Řezání sendvičových desek přímočarými pilami
Popis
V tomto příkladu použití je popsané řezání sendvičové desky o tloušťce 60 mm přímočarou pilou. Sendvičové prvky se často používají jako vnější obložení ocelových hal, např. skladů, logistických center, výrobních budov, obchodních domů atd.
U sendvičového materiálu jsou navzájem pevně spojené dvě ocelové krycí vrstvy, mezi kterými je tepelněizolační jádro z tvrdé polyuretanové (PUR) pěny.
Krycí vrstvy jsou z oceli ST 37 o tloušťce 0,6 mm, žárově pozinkované a s povrchovou úpravou coil coating (nanášení laku ve svitku, speciální metoda lakování). Dodávají se profilované, rovné nebo s trapézovým profilem. Tvrdá PUR pěna zabezpečuje vynikající tepelnou izolaci. (Sendvičové desky o tloušťce 60 mm = hodnota k 0,32 nebo desky o tloušťce 40 mm = hodnota k 0,38.)
Zároveň se sendvičové prvky vyznačují váženou neprůzvučností Rw = 25 dB(A).
Při přípravě montáže v dílně nebo přímo na stavbě jsou nutné přizpůsobovací práce. Je třeba vyříznout rohy, přizpůsobit díly a vyříznout zaoblení.
Dosavadní postup:
Nákladné, namáhavé a časově náročné řezání ruční obloukovou pilou.
Řezání úhlovými bruskami s následujícími riziky:
- Vypálení krycí vrstvy (nečistý řez)
- Tavení tvrdé PUR pěny
- Nepřesný řez
Řešení
S přímočarou pilou a speciálním pilovým plátkem na sendvičové desky lze tyto desky řezat rychle, čistě a hospodárně.
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-
Nastavte vedení podle pilového plátku.
- Odstraňte chránič proti odlétávajícím třískám z přímočaré pily.
- Spínač kyvného pohybu do polohy 3
- Klíčem na vnitřní šestihran povolte upínací šroub.
- Povolte Fast Fix a nasaďte pilový plátek až nadoraz do upínací botky.
- Klíčem na vnitřní šestihran nastavte šroub na vedení ze slinutého karbidu tak, aby čelisti téměř doléhaly k pilovému plátku.
- Znovu nacvakněte chránič proti odlétávajícím třískám.
-
POZOR: Řezání sendvičových desek vyžaduje:
- správný pilový plátek Festool
- Používejte ochranné brýle, pracovní rukavice a příp. ochranný oděv (aby nedošlo k poranění)
- Řezejte pomalu – nevjíždějte do obrobku trhavě
- Nastavte stupeň otáček 4 a zvolte nízkou rychlost posuvu
- Používejte odsávání
Postup
-
- Sendvičové desky upevněte šroubovými svěrkami na stůl, dřevěné kozy apod.
(Alternativa: položte na podlahu s dřevěnými podložkami o tloušťce cca 15 cm, např. hranoly.) - Na deskách proveďte v případě potřeby vyznačení.
- Připojte k přímočaré pile odsávací hadici.

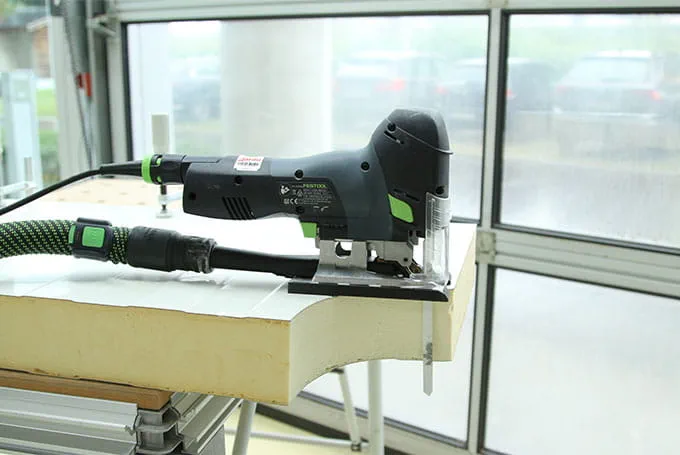

- Položte přímočarou pilu na sendvičovou desku.
- Zapněte nářadí a se stejnoměrným posuvem vyřízněte do sendvičové desky výřez, resp. zaoblení.
- Sendvičové desky upevněte šroubovými svěrkami na stůl, dřevěné kozy apod.
-
