Ocelový nosník se zasunutým stropním trámem

Dřevěné trámy v ocelovém nosníku
V tomto příkladu použití vám ukážeme, jak lze vytvořit potřené výřezy do trámů pro montáž do ocelového nosníku. Používá se převážně okružní pila HK 132 se sedlovou hlavou. Zejména při velkém počtu trámů se vyplatí práce se sedlovou hlavou nebo se zámkovou hlavou.

    Popis

    Dřevěné trámy se někdy zabudovávají ve stejné úrovni jako ocelové nosníky. To většinou vyžaduje přizpůsobení dřevěných trámů v místě spojení s ocelovými nosníky. Většinou se musí trámy vyříznout. Rychlého výsledku se dosáhne při společném provedení. Upevnění trámů se provádí podle statických předpisů a není součástí tohoto příkladu použití.

    Nářadí/příslušenství

    V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    U výřezů do hloubky 80 mm:

    Příprava/nastavení

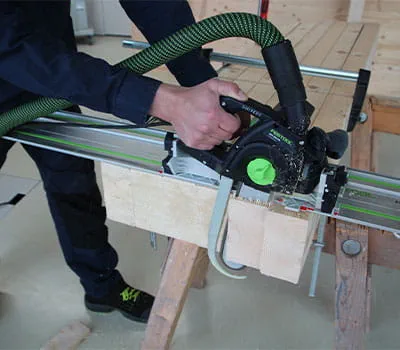

    • Uříznutí trámů na délku

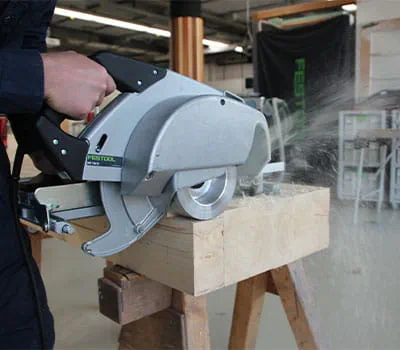

      Nejprve se musí trámy uříznout na požadovanou délku. To se provádí v závislosti na tloušťce dřeva pomocí vhodné okružní pily nebo tesařské řetězové pily. Na dřevo do tloušťky 200 mm lze použít pilu UNIVERS. Doporučujeme použít vodicí lištu, dosáhne se tak rychlého a přesného výsledku.

      +
      Uříznutí trámů na délku

    • Vyznačení výřezů

      Šířka a hloubka výřezu se řídí podle daných skutečností. Zde činí šířka 80 mm a hloubka cca 10 mm.

      +
      Vyznačení výřezů

    Postup

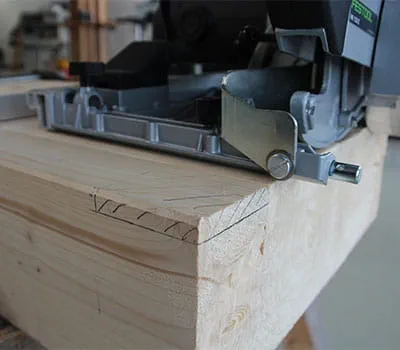

    • Nastavení hloubky výřezu

      Do hloubky 38 mm lze s namontovanou sedlovou hlavou provést výřez do trámu v jednom tahu. V tomto příkladu činí hloubka výřezu cca 10 mm. Hloubka se nastaví vizuálně přiložením hoblovacího nože na nárys a na nářadí se zafixuje pomocí zajišťovací páčky.

      +
      Nastavení hloubky výřezu

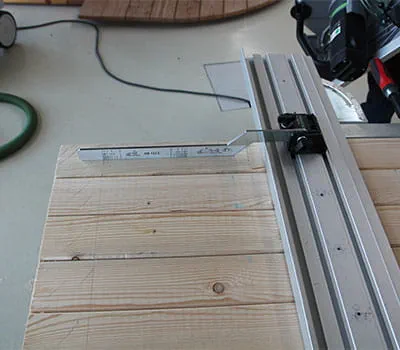

    • Vyrovnání vodicí lišty

      Při frézování by se vždy mělo používat vedení! Zde se používá vodicí lišta ve spojení s úhlovým dorazem a ukazatelem řezu. Tak lze lištu rychle a přesně vyrovnat. Délka vodicí lišty se musí zvolit podle potřeby.

      +
      Vyrovnání vodicí lišty

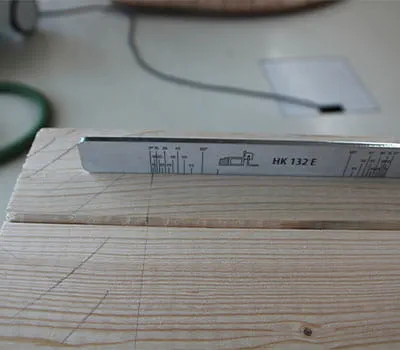

    • Použití ukazatele řezu

      Ukazatel řezu lze používat, když je paralelní doraz namontovaný na straně motoru. Ten musí zcela doléhat ke stolu nářadí (viz průzor na ukazateli řezu). Protože se zde má vytvořit pravoúhlý výřez, přiloží se značka 0°. Alternativně lze nářadí vyrovnat také vizuálně podle nárysu a odpovídajícím způsobem upevnit lištu.

      +
      Použití ukazatele řezu

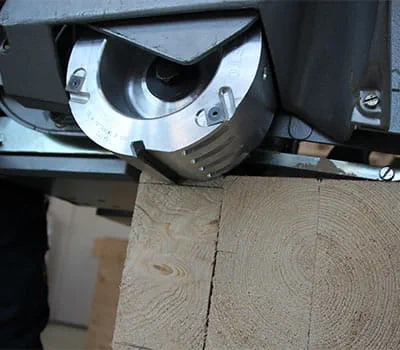

    • Provedení frézování

      Po nastavení hloubky frézování, umístění a upevnění vodicí lišty lze začít s frézováním.

      +
      Provedení frézování

    • Vytvoření zkosení na hlavě trámu

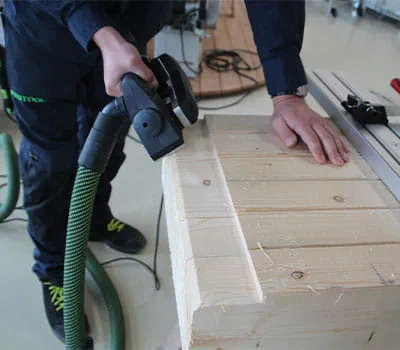

      Pro přesně lícující spojení s ocelovým nosníkem se zpravidla musí na hlavě trámu vytvořit zkosení. K tomu se skvěle hodí jednoruční hoblík.

      +
      Vytvoření zkosení na hlavě trámu

    • Opracování druhé strany

      Pokud je na druhé straně také nutný výřez, trám se jednoduše otočí a zopakují se kroky 1 až 5.

      +
      Opracování druhé strany

    • Výsledek

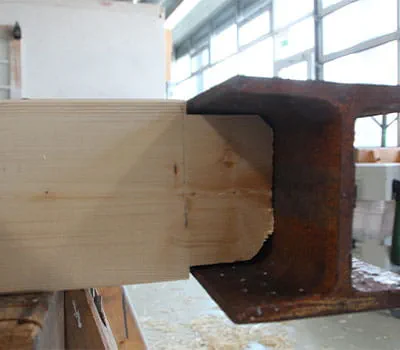

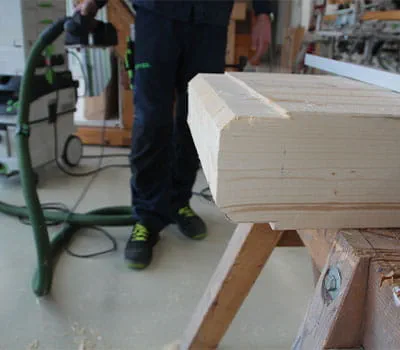

      Hlavy trámů jsou nyní připravené pro zabudování do ocelového nosníku.

      +
      Výsledek
