Zapouštění kování a závěsů na hranách
Popis
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

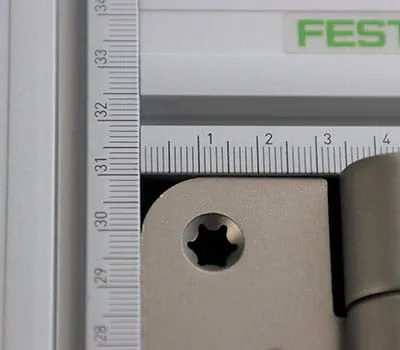

Výběr průměru frézy
Nejprve je nutné určit potřebný průměr frézy. Ten závisí na tom, jaký má kování rohový rádius. Průměr většinou uvádí výrobce kování, nebo ho lze také jednoduše zjistit tak, že se závěs, který se má zapustit, vloží do multifunkční frézovací šablony. V našem případě činí ø 20 mm. Pokud chceme zapouštět závěsy, které nemají rohový rádius, je průměr frézy relativně nepodstatný, protože rohy se poté stejně musí vydlabat do hranatého tvaru. V tom případě doporučujeme použít průměr, se kterým lze co nejjednodušeji počítat při nastavování šablony. Takže například průměr frézy 20 mm při průměru kopírovacího kroužku 30 mm.
-

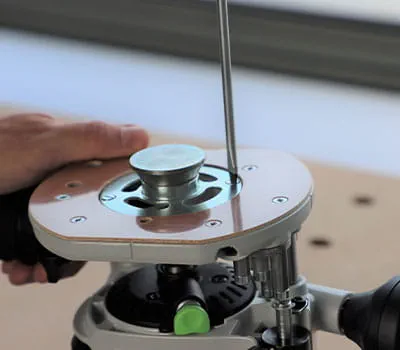

Montáž kopírovacího kroužku
Po stanovení průměru frézy lze zvolit odpovídající průměr kopírovacího kroužku. Kopírovací kroužek zvolte maximálně tak velký, jak je potřeba, ale co možná nejmenší. Poté se kopírovací kroužek pomocí středicího trnu dokonale středově vyrovná a upevní pomocí dodaných šroubů.
-

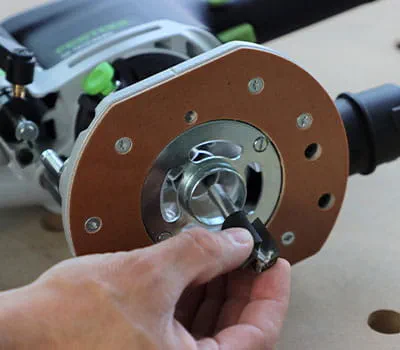

Montáž frézy
Fréza se upne podle návodu k obsluze. Přitom je třeba vždy dbát na minimální hloubku upnutí, která je na fréze vyznačená následujícím symbolem: >|
-

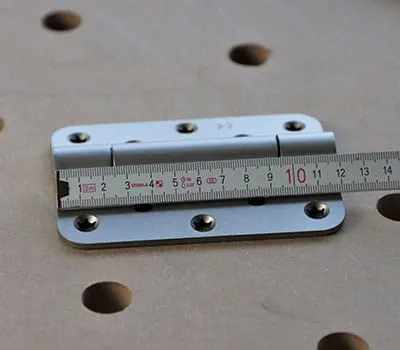

Zjištění rozměru pro nastavení výšky závěsu
Aby bylo možné dokonale nastavit šablonu, musí se nejprve provést výpočet. K výšce závěsu se musí přičíst rozdíl mezi průměrem kopírovacího kroužku a průměrem frézy. V našem příkladu má kopírovací kroužek ø 30 mm, po odečtení průměru frézy 20 mm získáme rozdíl 10 mm. Těchto 10 mm se nyní přičte k výšce závěsu 120, z toho vyplývá, že rozměr pro nastavení na šabloně je 130 mm.
-

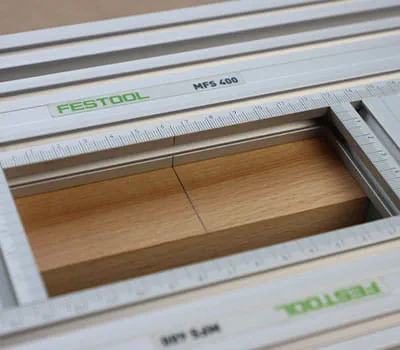

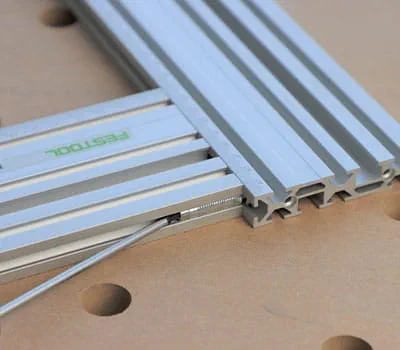

Nastavení šablony
Zjištěný rozměr se nastaví na podélné straně šablony tak, že se povolí upínací šrouby, které jsou diagonálně proti sobě, a vše se přesně nastaví pomocí stupnice.
-

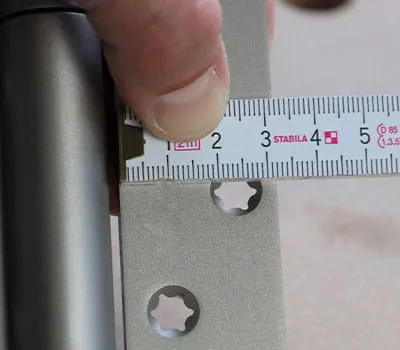

Zjištění rozměrů pro nastavení šířky křidélka závěsu
Pro šířku křidélka závěsu se musí nastavit dvě věci. Nejprve se musí nastavit světlý rozměr na šabloně. K tomu se k šířce křidélka závěsu přičte minimálně průměr kopírovacího kroužku. Tak bude zajištěno, že bude možné frézu zanořit před obrobkem. Zde je to tedy 32 mm plus 30 mm rovná se 62 mm.
-
Nastavení na šabloně
Tento rozměr se nyní nastaví na šabloně. Nastavení zde nemusí být velmi přesné, důležitější rozměr následuje v dalším kroku.
-

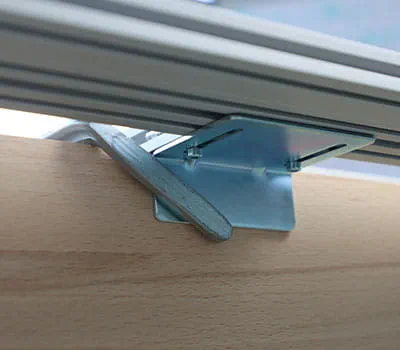

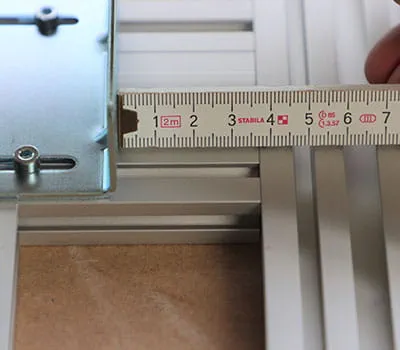

Nastavení dorazových úhelníků
Pro nastavení dorazových úhelníků se rozdíl mezi průměrem kopírovacího kroužku a průměrem frézy vydělí dvěma a přičte ke změřené šířce křidélka závěsu. Zde tedy 10 mm děleno dvěma plus 32 mm rovná se 37 mm. Tento rozměr se nastaví podle vyobrazení mezi vnitřní hranou šablony a dorazovým úhelníkem.
-
Vyrovnání šablony
Aby bylo možné šablonu na obrobku dokonale vyrovnat, doporučujeme vyznačit na šabloně tužkou příslušný střed. Ten lze zcela jednoduše určit podle značky středu závěsu, který se má vyfrézovat.
-

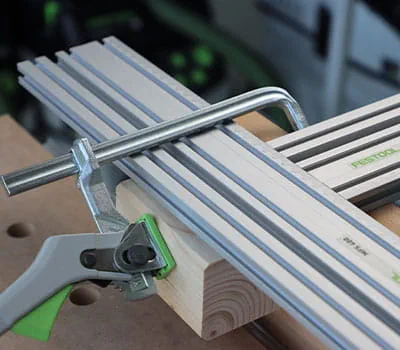

Upevnění šablony
Nyní se šablona upevní pomocí truhlářských svěrek přímo k dorazovým úhelníkům. V závislosti na obrobku lze ale svěrky použít také v určených drážkách.
-
Upevnění šablony
Na pravé straně lze v případě potřeby použít jako příložku špalík. Přípravy pro zapuštění závěsu jsou nyní hotové. Šablonu je nyní možné použít pro libovolný počet kloubových závěsů, pantů či jiných kování, aniž by bylo nutné nové měření nebo nastavování.
Postup
-

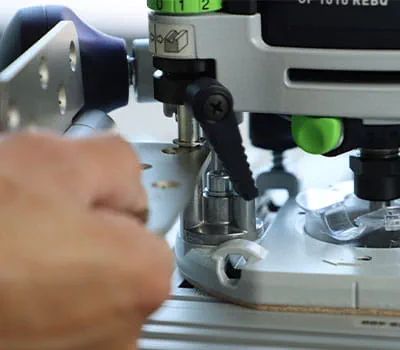

Nastavení hloubky frézování
Pro nastavení hloubky frézování se frézka nasadí na šablonu, fréza se spustí k obrobku a nyní lze pomocí stupnice a jemného nastavení nastavit tloušťku křidélka závěsu.
-
Tip k nastavení hloubky frézování
Ještě rychleji a přesněji lze nastavit hloubku frézování tak, že se kování po spuštění frézy k povrchu obrobku upne mezi nastavení hloubky.
-

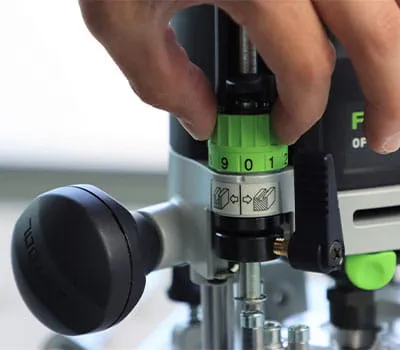

Úprava hloubky frézování
Pomocí jemného nastavení lze v případě potřeby upravit hloubku frézování v krocích po desetině milimetru, pokud první zkušební frézování přesně nesedí.
-
Frézování
Frézka se nasadí na šablonu a zanoří se před obrobkem. Poté lze provést frézování, frézka se přitom vede kopírovacím kroužkem podél šablony. Nakonec se vyfrézuje meziprostor.
-

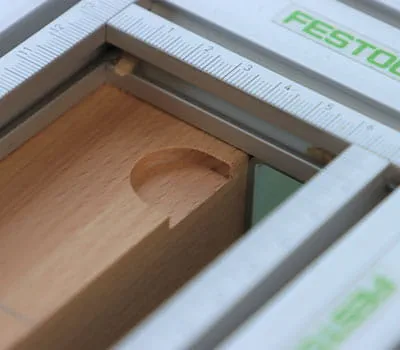

Frézování s minimálním vytrháváním třísek
Pro minimální vytrhávání třísek v oblasti hrany se nejprve vyfrézuje malý kousek vpravo u šablony.
-
Frézování s minimálním vytrháváním třísek
Nyní se vyfrézuje pruh zleva doprava podél hrany.
-
Frézování s minimálním vytrháváním třísek
Teprve poté se frézka vede po směru hodinových ručiček podél šablony. Tak se dosáhne čistého frézování bez otřepů.
-

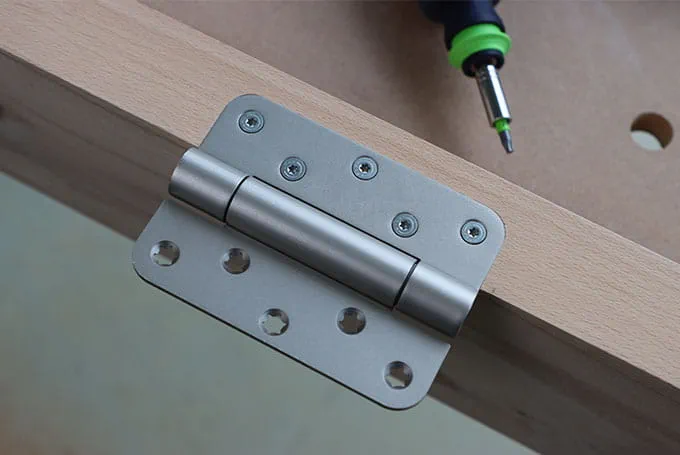

Výsledek
Výsledkem je čistě zapuštěné kování. Multifunkční frézovací šablona se pro tyto práce skvěle hodí, protože umožňuje rychlé nastavení, lze ji přizpůsobit pro všechny rozměry, a pomocí úhlových dorazů je možné nastavit dokonce i vzdálenosti od krajů. Lze s ní samozřejmě zapouštět nejen kloubové závěsy a panty, ale i spoustu dalších kování.
-
