Frézování vnitřního držadla u zásuvek nebo dveří nábytku

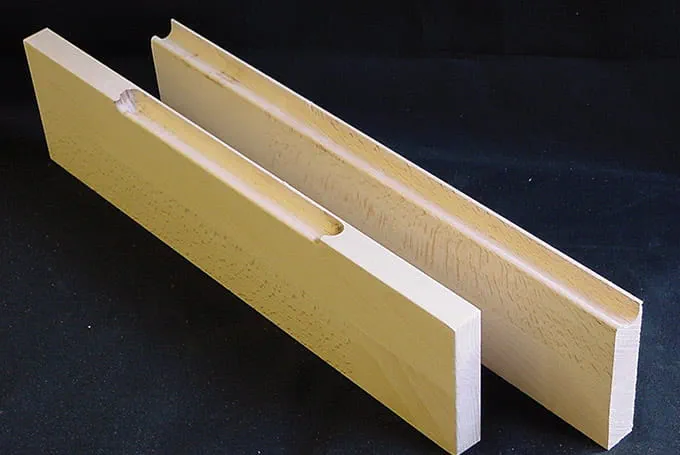

Frézování vnitřního držadla
V řadě nábytku a obrobků je vnitřní zapuštěné držadlo velkou výhodou a slouží jako kreativní alternativa k vyčnívajícímu držadlu. Tento názorný příklad vysvětluje, jak nastavit nástroj pro frézování a jak vytvořit jednotnou drážku. Zmíněna je také výroba přerušovaných vnitřních držadel.

    Popis

    Vnitřní držadlo se používá jak pro čelní části nábytku, tak i pro zásuvky jako designový prvek. Vnitřní držadlo často nahrazuje rušivou rukojeť. Ať už u kuchyňských skříněk se zásuvkami, dveří nábytku pro skříně obývacího pokoje, nebo klapek sekretáře – vnitřní držadlo bylo a je konstrukčním a designovým prvkem, který často používají truhláři.

    Velmi často jsou zásuvky, které se nacházejí za dveřmi uvnitř skříně, opatřeny takovými zapuštěnými držadly, protože obvykle chybí prostor pro připevnění úchytky. Díky svým rozměrům je fréza na vnitřní držadla konstruována pro obrobky s tloušťkou alespoň 18 mm.

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Při výrobě vnitřního držadla jsou nutné následující přípravy:

      Připevněte obrobek na multifunkční stůl MFT. Položte obrobek na montážní stůl.

      Dbejte na to, aby vnitřní strana přední strany zásuvky, resp. dveří nábytku dosedala na stůl, přední strana tudíž směřovala nahoru.

      Upevněte obrobek svěrkami a ujistěte se, že svěrky nezasahují do frézování.

      +

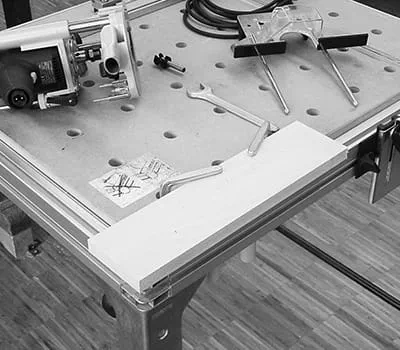

      Připevnění obrobku na multifunkční stůl

    • Nastavte horní frézku pro frézování následujícím způsobem:

      Upněte frézu na vnitřní držadla do sklíčidla horní frézky, vřeteno frézy by mělo být upnuto ve sklíčidle do minimální hloubky upnutí.

      Spusťte frézu dolů, až se fréza položí na obrobek, a pomocí nastavení hloubky nastavte hloubku frézování pro vnitřní držadlo na 16 mm.

      Připevněte paralelní doraz a nastavte ho tak, aby se vyrovnal s nejvzdálenější křivkou frézy. Označte toto místo tužkou na stole frézky. Posuňte paralelní doraz zpět, dokud se nenachází 8–10 mm za označenou čárou.

      +

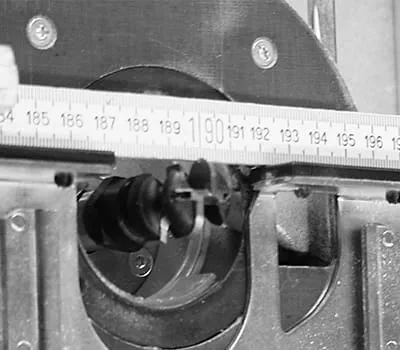

      Nastavení horní frézky

    Postup

    • Při frézování postupujte následujícím způsobem:

      Nasaďte frézu na frézované dřevo a posuňte ji dolů. Zafixujte nastavovací tlačítko, aby byla fréza zajištěna v hloubce. Dbejte na to, aby se nářadí při zapnutí nedotklo obrobku.

      Zapněte zařízení a pomalu najíždějte frézou do obrobku. Jeďte zleva doprava, to znamená, že frézujete v opačném směru.

      +

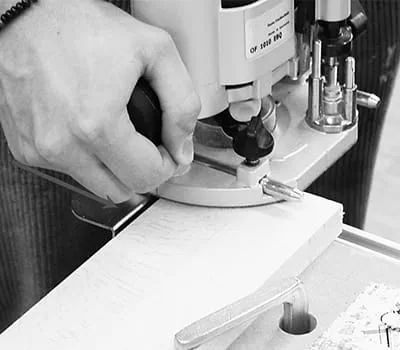

      Zasunutí frézy do obrobku

    • Během frézování dbejte na to, aby byl tlak na obrobku nejprve na pravé ploše paralelního dorazu, dokud nemá levá plocha ještě žádnou podpěru. Pokud tomu tak je, můžete tlak rozložit na obě plochy paralelního dorazu. Jakmile nemá pravá plocha žádnou podpěru, musíte přemístit tlak na levou plochu paralelního dorazu. Pouze tak je možné vyfrézovat zapuštěné držadlo bez „vln“.

      Na konci zásuvky nebo dveří nábytku můžete frézu vypnout. Z obrobku ji ale sejměte až po úplném zastavení.

      +

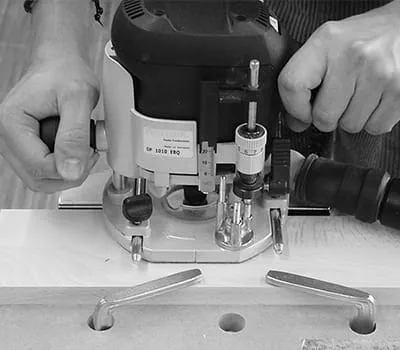

      Rozložení tlaku

    • Pokud byste chtěli vyfrézovat vnitřní zapuštěné držadlo, ale nechcete, aby bylo souvislé, můžete jej vyfrézovat označením začátku a konce frézování a v těchto místech frézu ponořit nebo frézování ukončit. Pro tento účel nakreslete ohraničující čáry přibližně 8 cm, abyste mohli se zářezem na druhé straně stolu frézky tyto čáry projet.

      +
      Frézování zapuštěného vnitřního držadla
