Výroba drážek/výřezů s pilou KAPEX

Výroba drážek/výřezů s pilou KAPEX KS 120
Při výstavbě interiérů se často stává, že je nutné provádět výřezy, resp. drážky do trámů, střešních latí, soklových lišt apod., např. pro zakrytí elektrického vedení nebo trubek topení. V tomto příkladu použití je popsáno vytvoření výřezu, resp. drážky v trámu pomocí kapovací pily KAPEX KS 120.

    Příprava/nastavení

    • První kroky

      Před provedením výřezu do hranolu, resp. lišty jsou nutné následující kroky:

      +

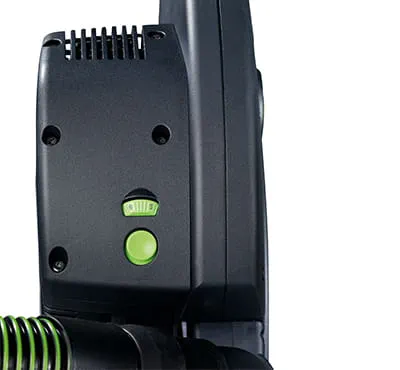

      Nastavení regulace otáček

    Postup

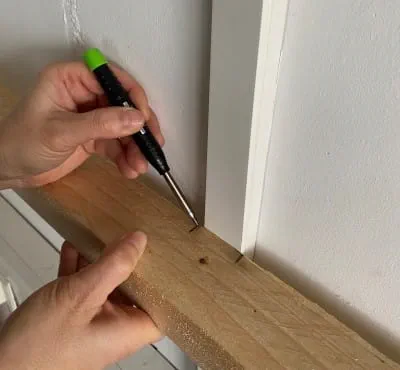

    • Vyznačení polohy drážky

      +
      Vyznačení polohy drážky

    • Změření hloubky drážky

      +

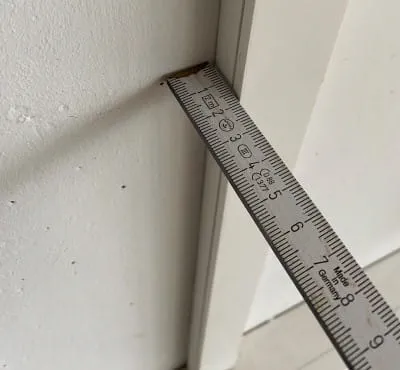

      Změření hloubky drážky

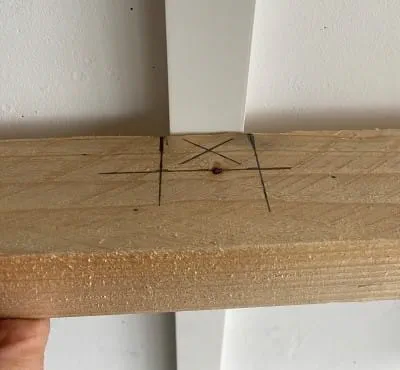

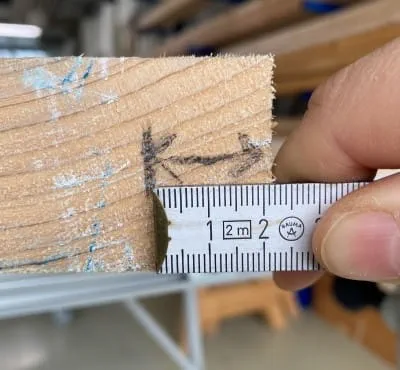

    • Vyznačení místa, které se má vyříznout

      +
      Vyznačení místa, které se má vyříznout

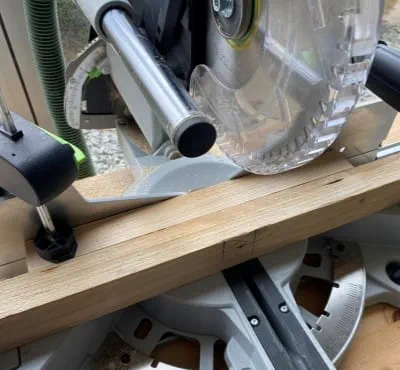

    • Položení obrobku na stůl pily KAPEX

      Upozornění: Abyste mohli vyříznout celou část trámu, musí se podložit kouskem dřeva (např. trámkem 6 × 6 cm).

      +
      Položení obrobku na stůl pily KAPEX

    • Nastavení omezení hloubky kapovacího řezu:1/4

      Pomocí plynule nastavitelného omezení hloubky kapovacího řezu lze nastavit vertikální rozsah natočení řezacího agregátu. To umožňuje řezání drážek nebo zplošťování obrobků.
      – Uveďte nářadí do pracovní polohy.

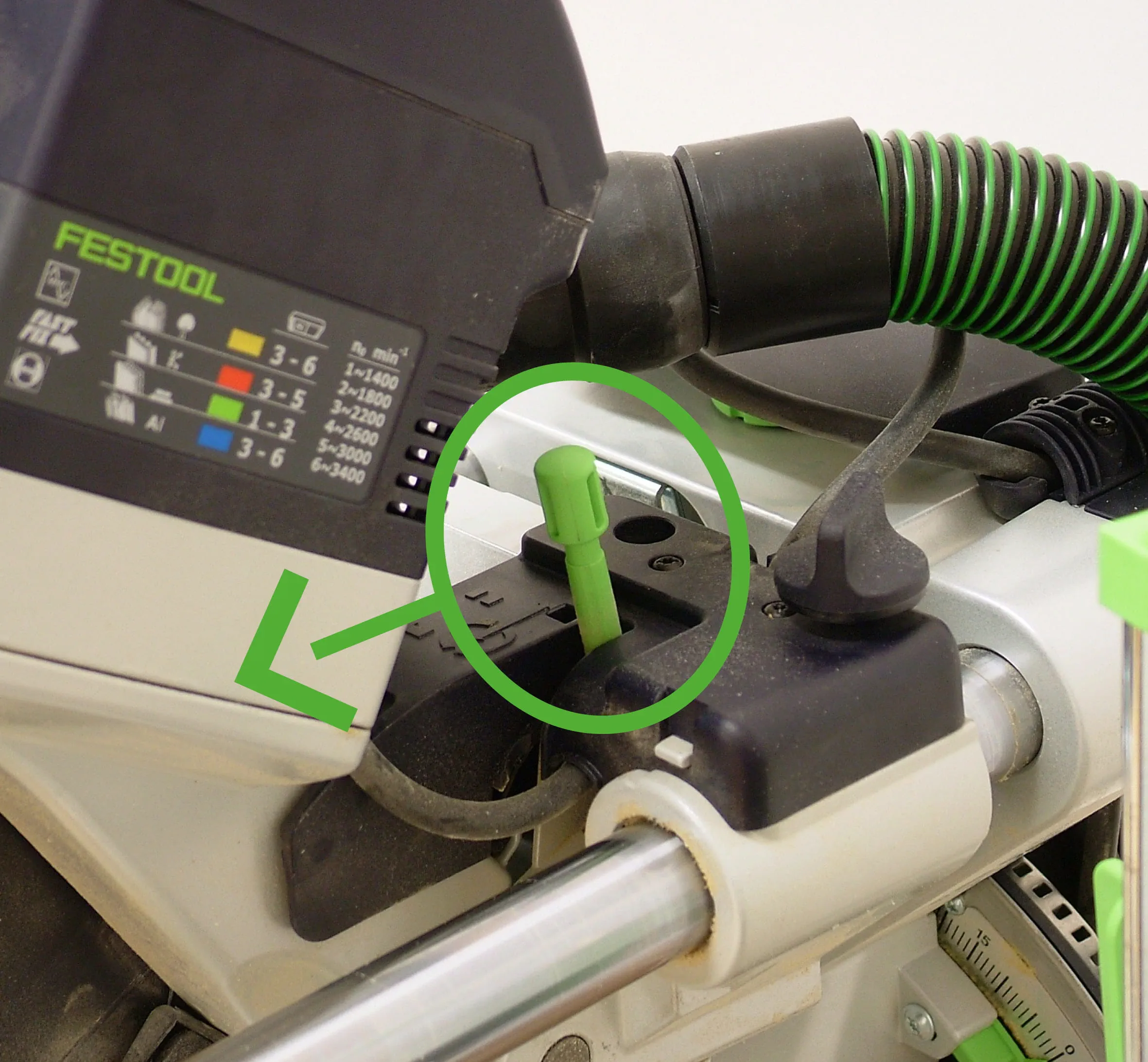

      – Posuňte páčku omezení hloubky kapovacího řezu dolů, až zaskočí.

      +
      Nastavení omezení hloubky kapovacího řezu

    • Nastavení omezení hloubky kapovacího řezu:2/4

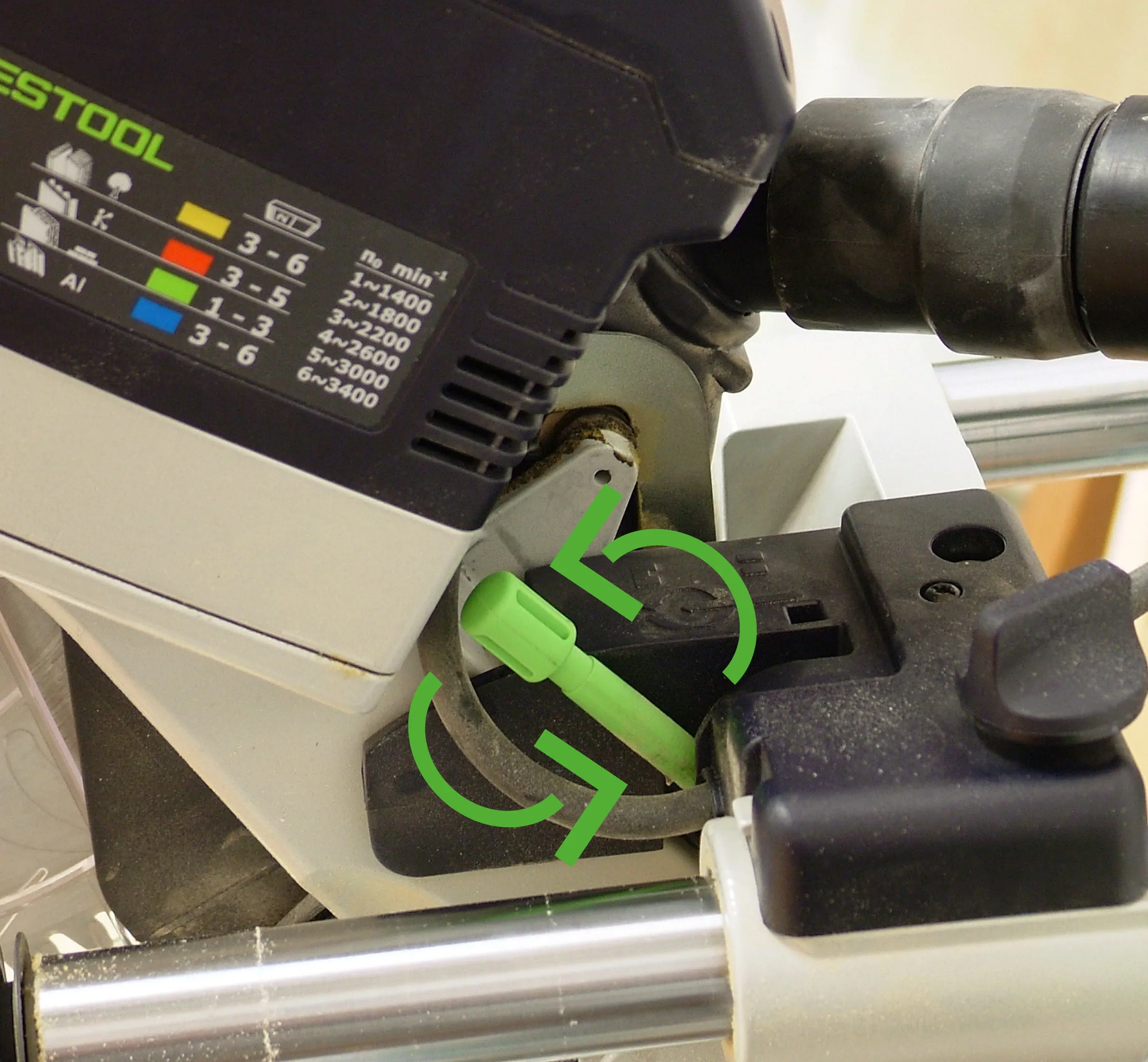

      • Otáčením páčky se nastaví požadovaná hloubky drážky.

      +
      Nastavení omezení hloubky kapovacího řezu

    • Nastavení omezení hloubky kapovacího řezu 3/4

      +
      Nastavení omezení hloubky kapovacího řezu

    • Nastavení omezení hloubky kapovacího řezu 4/4

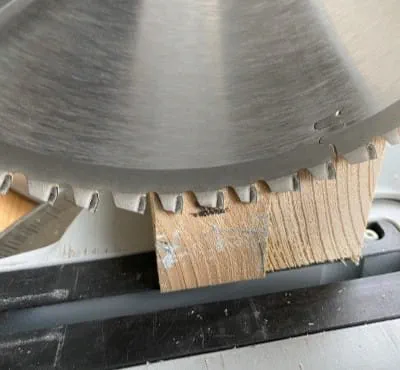

      Upozornění: Proveďte zkušební řez na odřezku, abyste případně otáčením nastavení hloubky kapovacího řezu přizpůsobili požadovanou hloubku drážky.

      +
      Nastavení omezení hloubky kapovacího řezu:

    • Povolení aretace zařízení pro vedení pily

      +

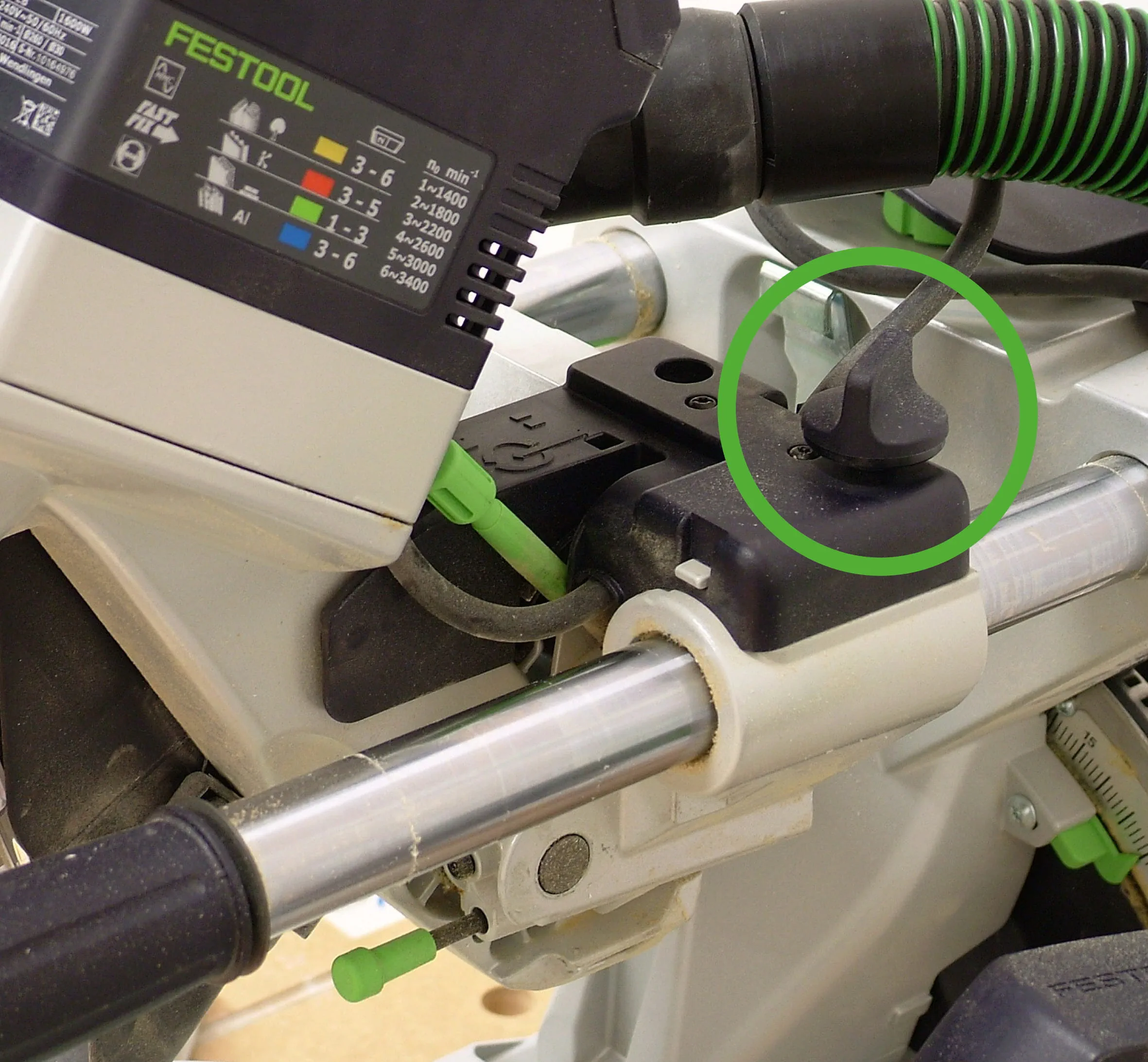

      Povolení aretace zařízení pro vedení pily

    • Zapnutí laseru

      Zapněte laser na pile KAPEX KS 120 a přiložte obrobek ke značce.

      +

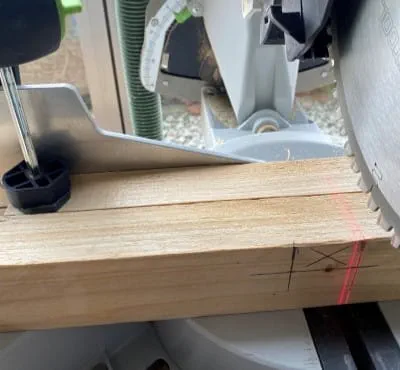

      Zapnutí laseru

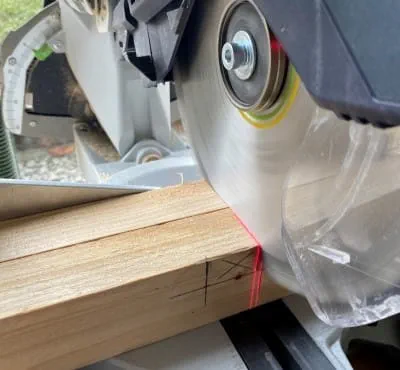

    • Zapnutí KAPEX a provedení řezu 1/2

      Posuňte obrobek o šířku řezu a proveďte další řez.

      +
      Zapnutí KAPEX a provedení řezu

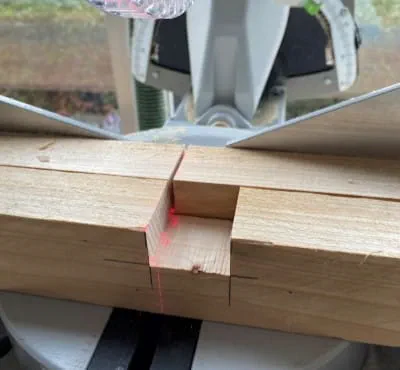

    • Zapnutí KAPEX a provedení řezu 2/2

      Tento postup se opakuje tolikrát, dokud není úplně vyříznuté celé místo.

      +
      Zapnutí KAPEX a provedení řezu

    • Po dokončení prací lze vyříznutý trám umístit.

      +

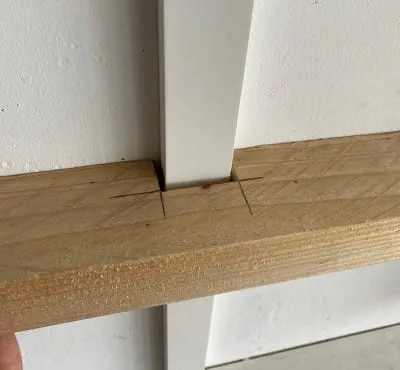

      Po dokončení prací lze vyříznutý trám umístit.
