Frézování výřezu pomocí univerzální frézovací šablony MFS
Popis
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

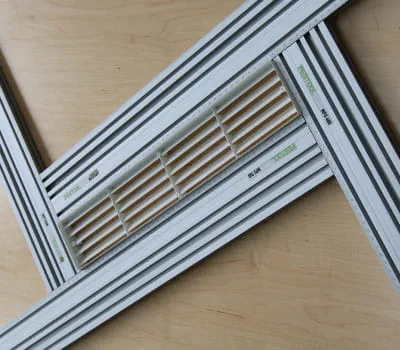

Nejdříve převezměte rozměry větrací mřížky. Doporučuje se následující postup:
Univerzální frézovací šablonu nastavíte nejlépe tak, že povolíte a utáhnete vždy pouze diagonálně proti sobě ležící šrouby. Pak lze frézovací šablonou posouvat pouze v jednom směru.
Ramena musí být nastavena tak, aby mohla být větrací mřížka přesně zasunuta do rámu.
-
Potom můžete příslušný rozměr délky a šířky odečíst na stupnici na hliníkovém profilu (viz obrázek).
Výpočet rozměru nastavení:
Abyste získali rozměr nastavení, je nutné připočítat k rozměru větrací mřížky (délka a šířka) průměr kopírovacího kroužku / průměr frézy.
Příklad:
Větrací mřížka, délka 430 mm, šířka 76 mm
Průměr kopírovacího kroužku 30 mm – průměr frézy 20 mm = přídavek 10 mm
Nastavení frézovací šablony:
Větrací mřížka
délka 430 mm + 10 mm = rozměr nastavení 440 mm
šířka 76 mm + 10 mm = rozměr nastavení 86 mm
V našem příkladě přidáme ještě 2 mm vůle. Získáme tak rozměr nastavení 442 × 88 mm.
-
Nastavení:
- Zvolte na frézovací šabloně vypočtený rozměr nastavení. Podle popisu výše nejprve povolte dva diagonálně proti sobě ležící zajišťovací šrouby, nastavte požadovanou šířku a opět je utáhněte.
- Druhými dvěma diagonálně proti sobě ležícími zajišťovacími šrouby se stejným způsobem nastaví délka.

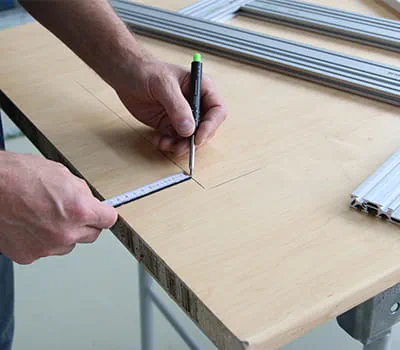

- Nyní je na obrobku vyznačena poloha větrací mřížky včetně přídavku pro následné vyfrézování výřezu.
-

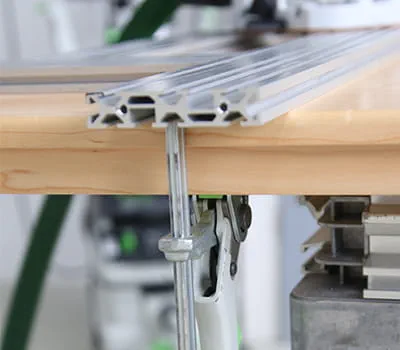

Nastavte polohu univerzální frézovací šablony na obrobku a vyrovnejte podle značek.
Důležité: Připevněte šablonu před frézováním pomocí svěrek.
Postup
-

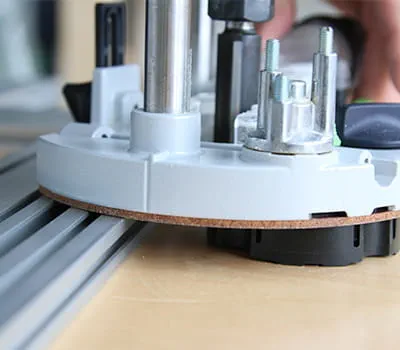

Na horní frézku jsou nyní podle návodu namontovány kopírovací kroužek, fréza a vysavač.
Nastavte hloubku frézování na revolverovém dorazu.
Zvolte stupeň otáček 6.
Zapněte nářadí a zanořte se s první nastavenou hloubkou frézování na revolverovém dorazu do obrobku.
-
Veďte stroj s kopírovacím kroužkem po směru hodinových ručiček (proti chodu stroje) podél univerzální frézovací šablony až do výchozího bodu.
Vyfrézujte průchod do obrobku ve dvou až třech pracovních krocích.
-

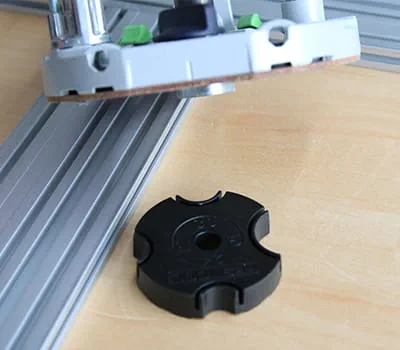

Tip: U většího výřezu se může horní frézka překlopit. Ochrana proti překlopení, která je součástí dodávky MFS, tomu zabrání. Pro vyfrézování výřezu se jednoduše nasadí stávající kopírovací kroužek do příslušného segmentu ochrany proti překlopení.
-

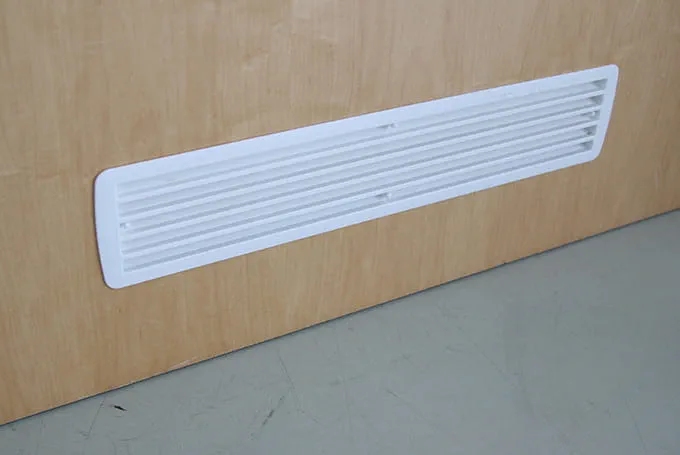

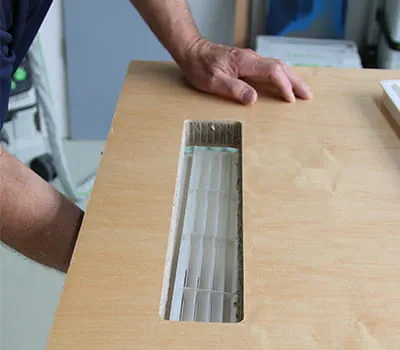

Výsledkem je čistě vyfrézovaný výřez pro větrací mřížku, který mohl být snadno a efektivně vyroben pomocí systému Festool.
-
