Frézování otvorů pro vícenásobné zámky

Frézování otvorů pro vícenásobné zámky
Pro ochranu majetku před krádežemi a vloupáním jsou vícenásobné zámky důležitým krokem k zabezpečení. Tento příklad použití vysvětluje zafrézování zámku do dveří pomocí horní frézky. Následující montáž vícenásobného zámku do falcu dveří zde nebudeme popisovat.

    Popis

    Se zvýšenými požadavky na zabezpečení domovních a bytových dveří proti vloupání požadují stavebníci a vlastníci nemovitostí stále častěji vícenásobné zámky.

    S frézovací pomůckou pro úzké plochy OF-FH je možné frézovat drážky na falcové straně dveří, takže není potřeba stacionární frézka. Frézovací pomůcka pro úzké plochy usnadňuje obrábění hran, speciálně při zafrézování drážek a podélných otvorů na bezpečnostní kování, petlice apod.

    V tomto příkladu použití bude popsáno, jak je jednoduchá práce s frézovací pomůckou pro úzké plochy a jak rychle dokážete s její pomocí provést i náročné práce.

    Nářadí/příslušenství

    V tomto příkladu použití jsou doporučeny následující stroje a následující příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující stroje a následující příslušenství:

    Příprava/nastavení

    • Vyrovnejte frézovací pomůcku pro úzké plochy společně se zvolenou horní frézkou následujícím způsobem:

      Nejprve upněte odpovídající frézu (stupňovou frézu) do horní frézky. Stupňová fréza umožňuje frézovat dvě úrovně drážek najednou. Horní drážka je pro „manžetu“ a spodní drážka pro táhlo (mechaniku) zámku.

      +
      Příprava frézovací pomůcky pro úzké plochy

    • V dalším kroku připevníme frézovací pomůcku pro úzké plochy na horní frézku. K tomuto účelu se pro doporučené horní frézky dodávají dva závitové šrouby. Pro vystředění frézovací pomůcky pro úzké plochy na horní frézce je nutná montáž 30mm kopírovacího kroužku (ten je obsažen v dodávce horní frézky).

      +
      Připevnění frézovací pomůcky pro úzké plochy

    • V dalším kroku se frézovací pomůcka pro úzké plochy nastaví.

      Zde dbejte na to, aby oba boční dorazy frézovací pomůcky pro úzké plochy spolu přesně odpovídaly tloušťce dveří.

      Když se frézovací pomůcka pro úzké plochy nevede na dveřích bez vůle, vede to k nepřesnostem.

      Nyní postavte dveře na stranu závěsů, aby falc na straně otvoru pro zámek směřoval nahoru.

      Jako další upněte dveře pomocí šroubových svěrek na multifunkční stůl MFT.

      Pak nasaďte frézku s frézovací pomůckou pro úzké plochy na falc dveří a nastavte frézovací pomůcku pro úzké plochy na požadovaný rozměr (tloušťka manžety).

      Jako poslední připojte k frézovacímu přípravku sací hadici s D 36 mm.

      +

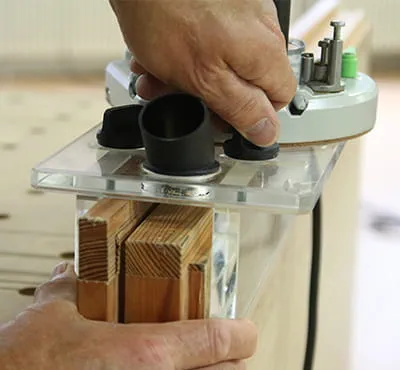

      Nastavení frézovací pomůcky pro úzké plochy

    Postup

    • Při frézování jsou důležité následující věci:

      Je třeba dbát na to, aby se vždy frézovalo protisměrně. To znamená, že se horní frézka posouvá vždy v opačném směru k otáčení frézy.

      Horní frézka a frézovací pomůcku pro úzké plochy je nutné při frézování pevně držet a rovnoměrně posouvat.

      Následně je možné do falcu dveří namontovat vícenásobný zámek.

      +
      Frézování

    • Tip k provádění:

      Dříve než se pomocí stupňové frézy vyfrézuje tzv. štulp (upevňovací profil), vyfrézujte případně otvor pro zámek drážkovací frézou.

      +
      Frézování otvoru pro zámek
