Dřevěná stříška vlastní výroby

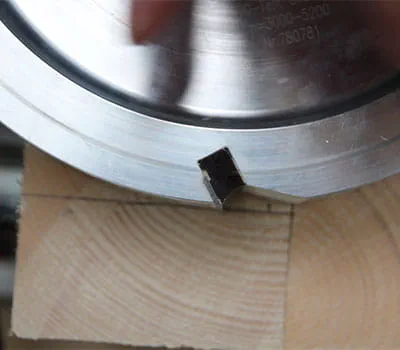

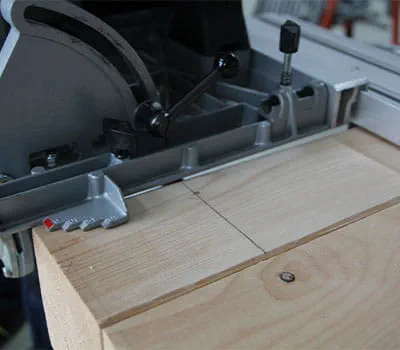

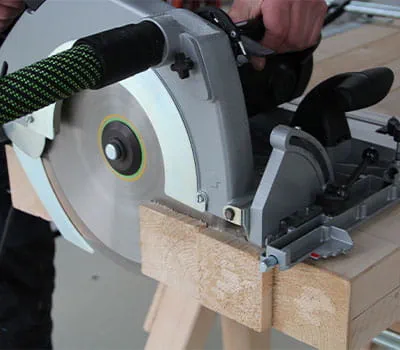

Okružní pila se nyní přesně vede po liště pomocí paralelního dorazu. Na ukazateli řezu nářadí lze kontrolovat správnou polohu. Hloubka řezu se nastaví na 12,5 cm.

Provede se řez a postup se zopakuje pro všechny potřebné řezy s úhlem 90°.

Při použití zámkové hlavy v HK 132 se nářadí musí bezpodmínečně vést na vodicí liště!
Tip: Pro přesné vyrovnání lišty se pro tyto práce velmi dobře hodí úhlový doraz GC 1000-WA.

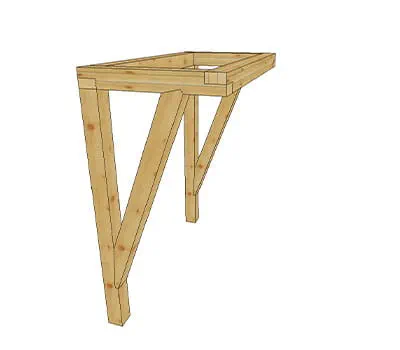

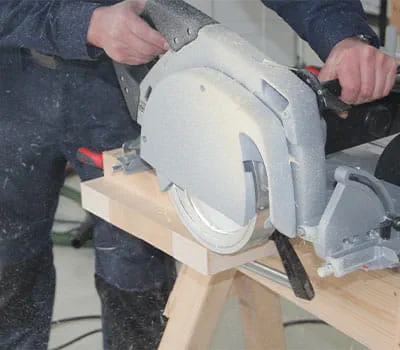

Frézování se provede ve dvou krocích, protože při každém frézování lze vyfrézovat maximálně 50 mm. Ve vzdálenosti 50 mm se proto vyznačí poloha prvního frézování.

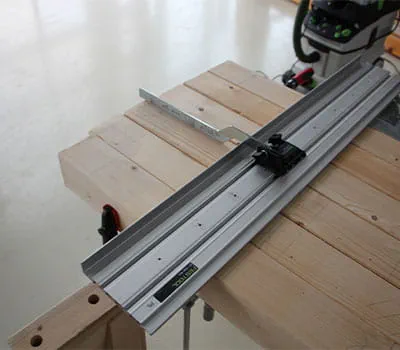

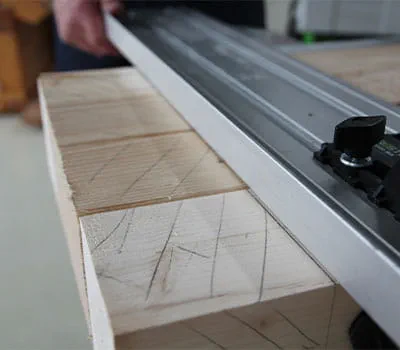

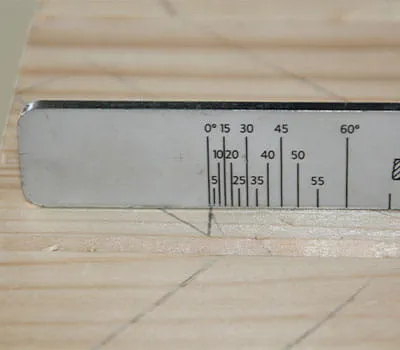

Nyní lze pomocí ukazatele řezu seřídit polohu vodicí lišty a upevnit ji.

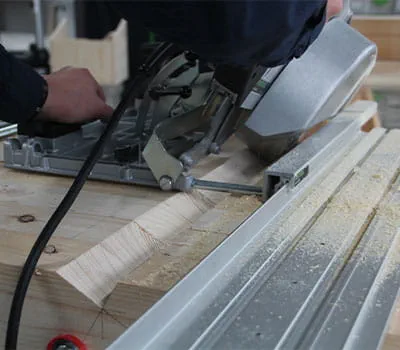

Nyní lze nářadí pomocí paralelního dorazu nasadit do vodicí lišty a provést frézování.

Aby se zabránilo vytrhávání třísek, před frézováním se dlátem vyseká linie.

Pro provedení druhého frézování se analogicky jako u předchozích kroků znovu nastaví vodicí lišta a provede se frézování. Postup se zopakuje pro všechny ostatní potřebné pláty.

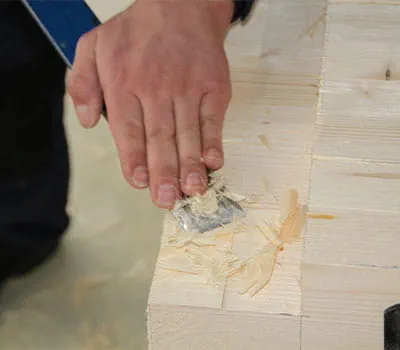

Pomocí teslice nebo dláta lze v případě potřeby plát ještě dočistit.

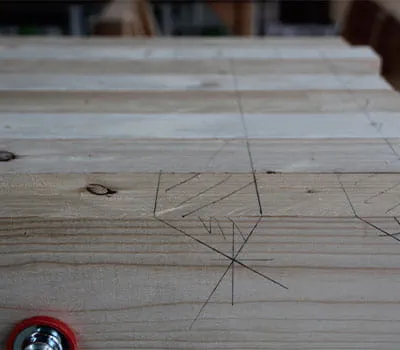

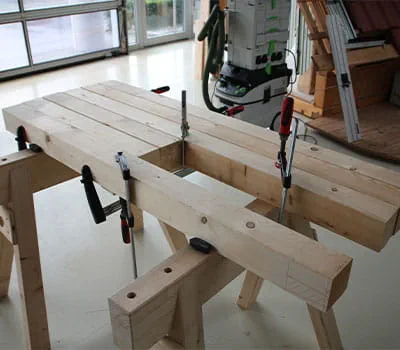

V následujících krocích se v krokvích stříšky vytvoří zářezy. Dřeva se rozloží a vyrovnají se podle značek.

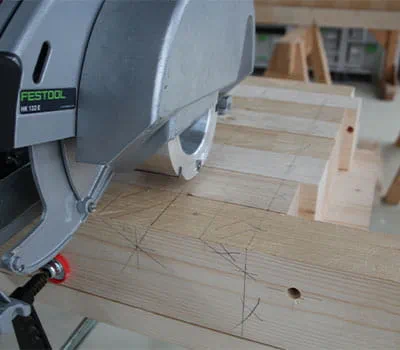

Do HK 132 se podle popisu v návodu k obsluze namontuje sedlová hlava.

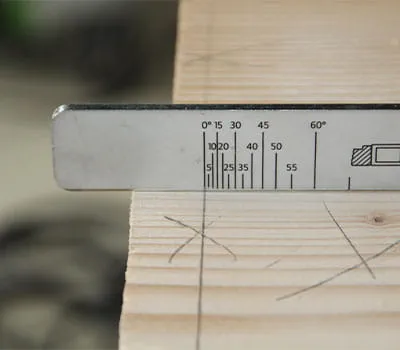

Sklon se nastaví podle sklonu stříšky (zde 30°).

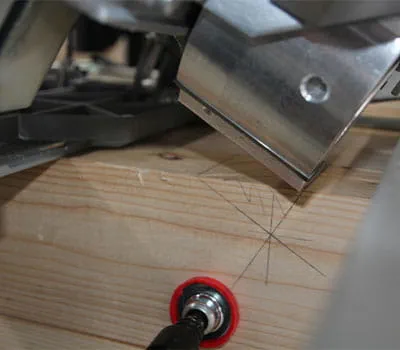

V příštím kroku se musí sedlová frézka na straně vyrovnat tak, aby předřezávací nůž sedlové hlavy dosedal na svislejší linii zářezu.

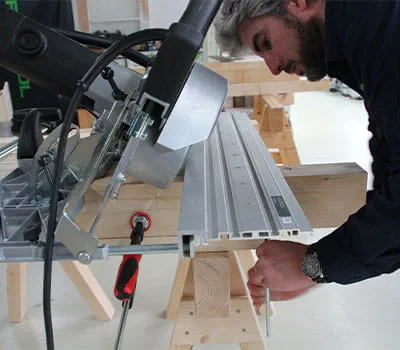

Po určení stranové polohy sedlové frézky na zářezu se upevní lišta a upevní se rovněž ve stejné vzdálenosti na protilehlé straně.

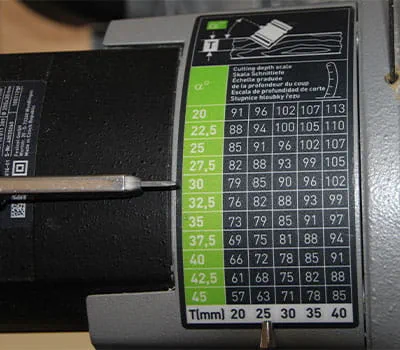

Po upevnění vodicí lišty a odpovídajícím nastavení hloubky lze provést frézování.

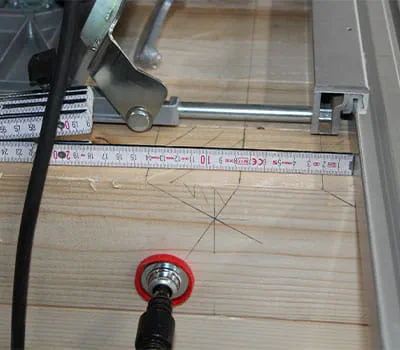

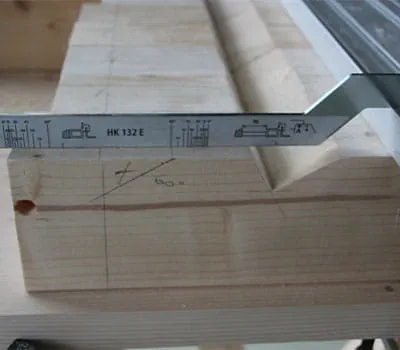

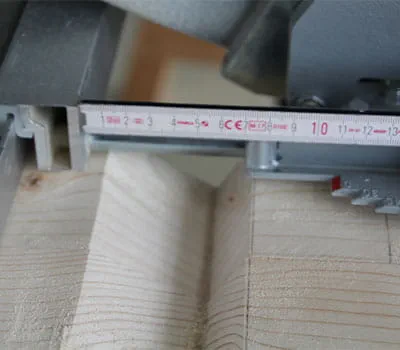

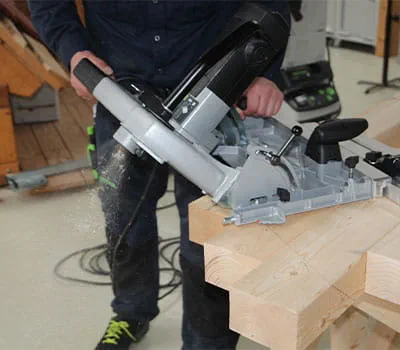

Doraz se namontuje na straně pilového kotouče ve vzdálenosti 70 mm a nářadí tak lze bezpečně vést. V této poloze lze použít výše zmíněnou část ukazatele řezu.

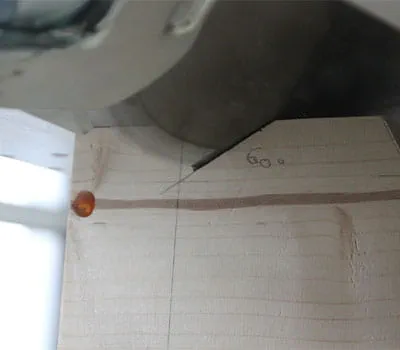

Upozornění: odříznutí se při správném použití ukazatele řezu v tomto případě provádí na straně odřezku („pilový kotouč vlevo od nárysu“).

Pro provedení pravoúhlého řezu se paralelní doraz znovu namontuje na stranu motoru a za použití úhlového dorazu se provede odříznutí.

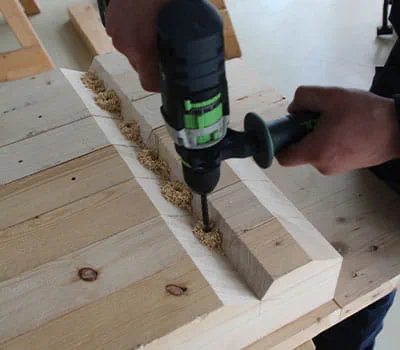

Otvory pro potřebné upevnění krokví se po uříznutí hlav krokví vytvoří pomocí akumulátorového vrtacího šroubováku a spirálového vrtáku 7–8 mm.

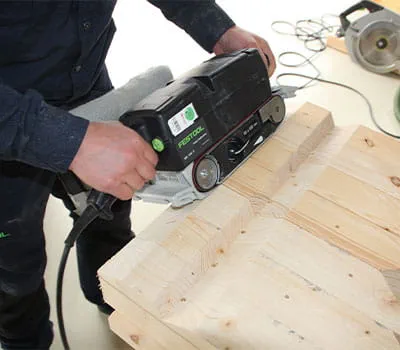

Hlavy krokví a nezakryté plochy obruste hned po uříznutí. Když jsou společně upnuté, máte optimální a velkou opěrnou plochu. Dobrého výsledku dosáhnete nejrychleji pásovou bruskou (zrnitost 80 + 100).

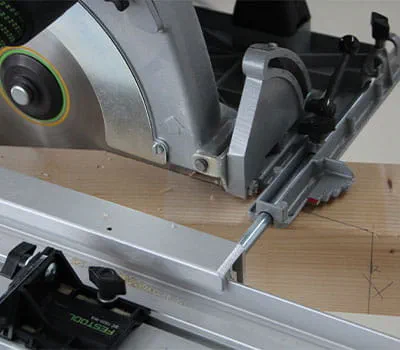

Pro provedení řezu se paralelní doraz znovu namontuje na stranu pilového kotouče ve vzdálenosti 70 mm od stolu stroje a provede se řez. Postup pak zopakujte pro všechny potřebné řezy.

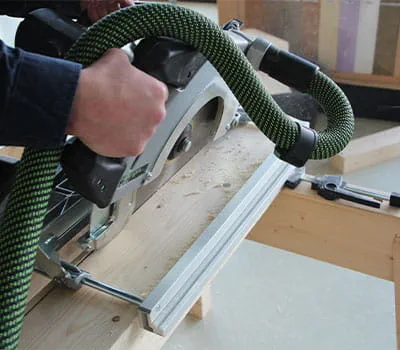

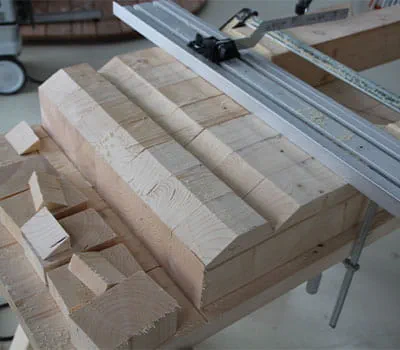

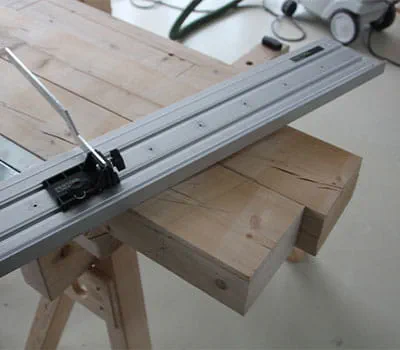

Vodorovné řezy úžlabí nárožních krokví a přiříznutí vzpěr se provede podle výše uvedeného popisu s použitím úhlového dorazu.

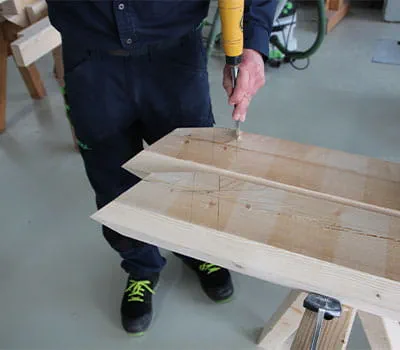

Pro zářezy v nárožních krokvích je zapotřebí několik pracovních kroků. Nejprve se pomocí dláta odstraní vlákna dřeva, aby se zabránilo pozdějšímu vytrhávání.

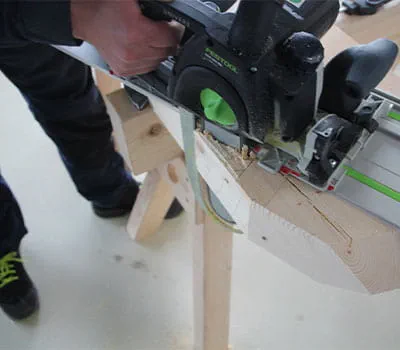

Vodorovný řez zářezu lze provést pomocí tesařské řetězové pily SSU 200 a vodicí lišty.

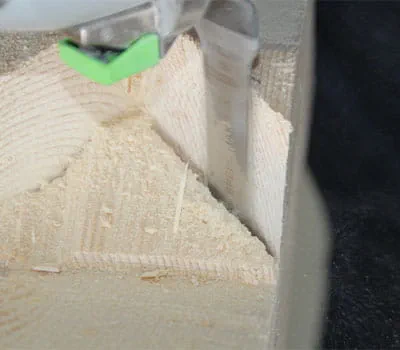

Pro výřezy v zadní části zářezu se akumulátorové oscilační nářadí opatří dlouhým listem, aby bylo možné vytvořit vrchol zářezu.

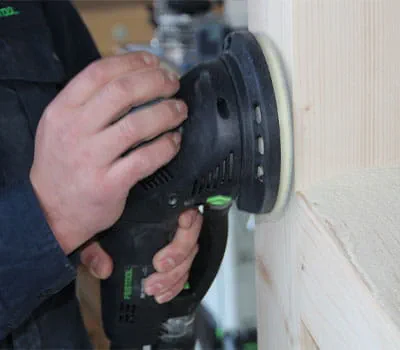

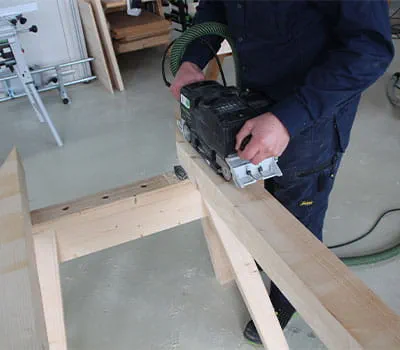

Po vytvoření vazby lze všechna dřeva obrousit. Rychlého výsledku dosáhnete s pásovou bruskou (zrnitost 80–100)

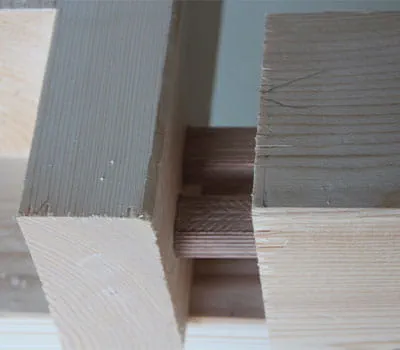

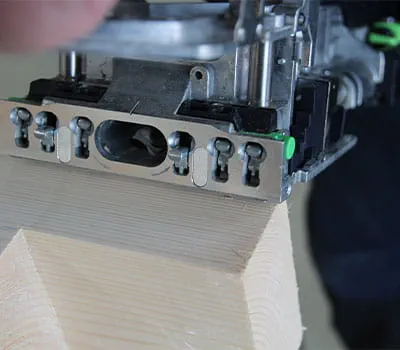

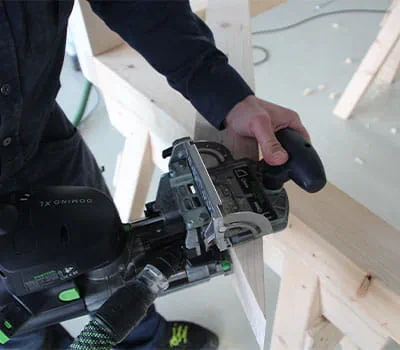

Pro spojení příslušného sloupku s trámy se použijte Domino XL. Použijí se vždy dva ploché kolíky 14 × 100 mm pro zajištění polohy a usnadnění montáže.

První otvor se vyfrézuje 30 mm od hrany. Stupnice umožňuje jednoduché odečtení a odpovídající umístění frézky na kolíkové otvory. Pamatujte: nastavte příslušnou hloubku frézování!

Místo druhého frézování se nastaví pomocí dorazových pinů. V tomto příkladu se použije první pin. Postup se zopakuje pro trámy a sloupky.

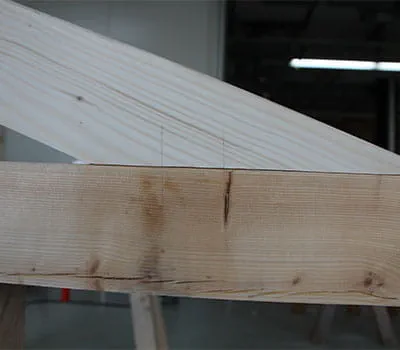

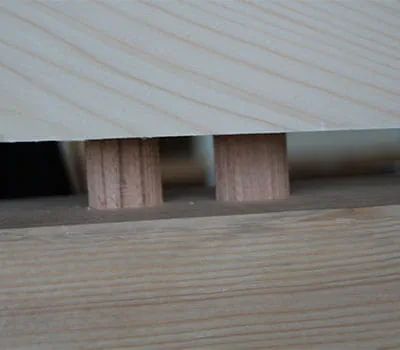

Pro nasazení kolíků Domino se nejprve vzpěra nastaví do správné polohy a poté se nakreslí značky dvou os. Zde se pak ve vzpěrách a sloupcích vyfrézují otvory pro kolíky.

Frézka Domino se nasadí na vyznačené osy a provedou se dvě frézování.

Ve sloupku se vyfrézují příslušné otvory a spojení (zajištění polohy) obou součástí je vytvořené.

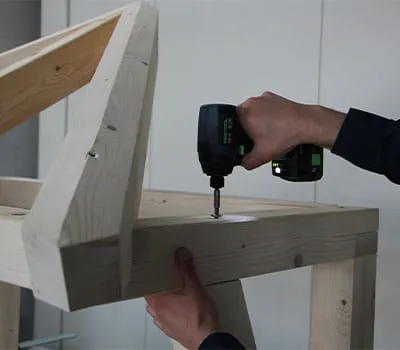

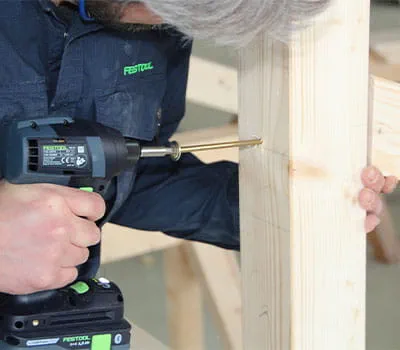

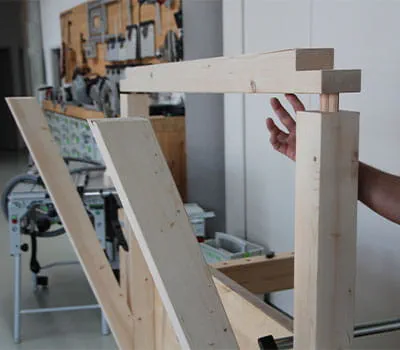

Po vytvoření všech spojů na kolíky lze pomocí akušroubováku nebo akumulátorového rázového utahováku zašroubovat potřebné šrouby. Před finální montáží stříšky doporučujeme provést zkušební sestavení.

Poté lze namontovat ostatní trámy rámu. V některých případech už mohou být předmontované krokve a celá konstrukce se jednoduše nasadí a upevní.

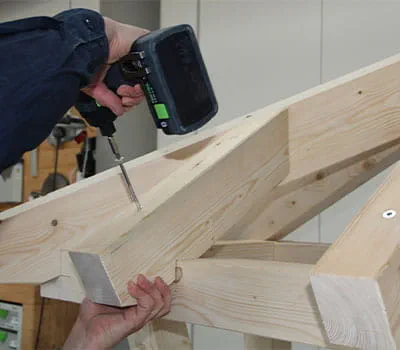

Zbývající námětkové krokve upevněte vhodnými šrouby. To lze pohodlně a bez zpětných rázů provést pomocí akumulátorového rázového utahováku.

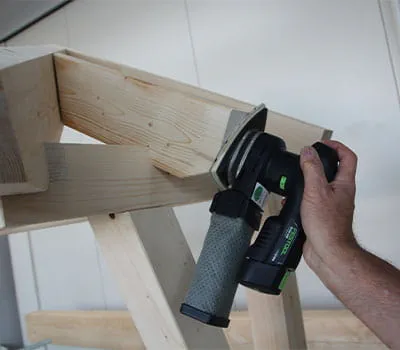

Pro drobné broušení po montáži na místě určení je skvěle vhodná akumulátorová bruska. Zde je použita akumulátorová delta bruska pro broušení menších nečistot, značek a dalších vad.

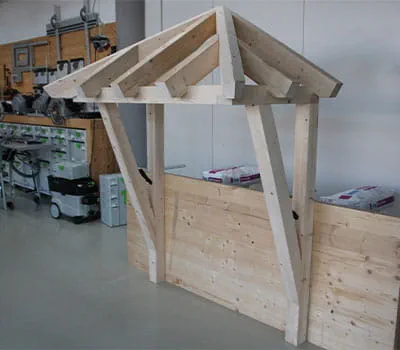

Výsledek je dřevěná stříška vlastní výroby. Se správným nářadím je výroba snadná záležitost. Po vytvoření vazby a zkušebním sestavení už nic nebrání montáži na místě určení.
