Spojování sloupků – spojování pomocí plochých kolíků místo čepových spojů
Popis
Při spojování konstrukčního dřeva se tradiční spoje dřeva pomocí čepu a dlabu dnes často nahrazují různými kovovými spoji (šrouby, úhelníky, svorníky atd.). Výhodnou tradičních spojů dřeva je jednoduchá montáž, protože trámy a sloupky do sebe lze nasadit. V tomto příkladu použití jsou místo čepového spoje použity ploché kolíky pro vytvoření zásuvného spoje. Tím se zrychlí montáž a dosáhne se nejčistších výsledků. Používá se hlavně frézka na kolíkové otvory Domino XL.
Seznam materiálu
- Spojovaná dřeva
- Zde trám 12/22, sloupek 12/12, pásek 12/12
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

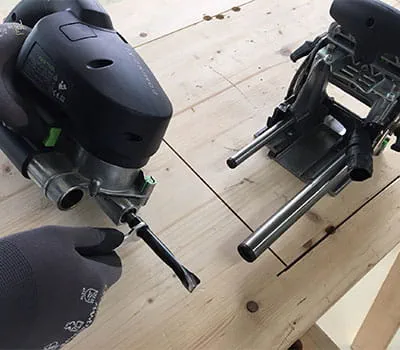

Výměna frézy ve frézce DF 700
Nejprve se musí podle návodu do DF 700 namontovat 14mm fréza.
-

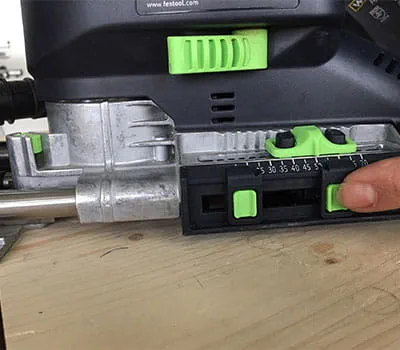

Nastavení hloubky frézování na DF 700
V tomto příkladu je použita hloubka frézování 50 mm. Hloubka frézování se musí nastavit podle návodu k obsluze.
-
Vyznačení polohy

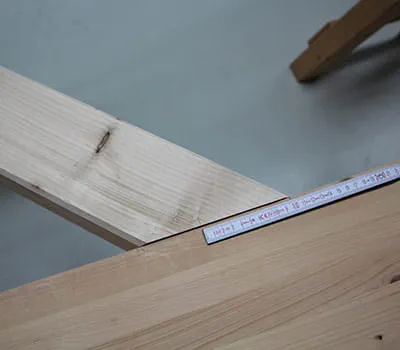

Pro naprosto přesné spojení trámů a sloupků je nezbytné přesné vyznačení. V tomto příkladu se na pásek nakreslí značka 10 cm od přední hrany.
-

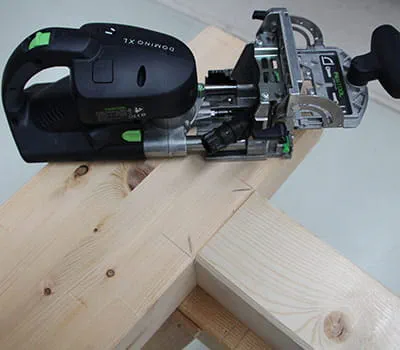

Vyznačení polohy na trámu
Pro přesné spojení se ještě provede přesné vyznačení sloupku na trámu.
Postup
-
Použití dorazových pinů pro frézování na koncích sloupku
Pro první frézování na koncích sloupku se zvolí prostřední dorazový pin. Ten odpovídá poloze trojúhelníkového průzoru v dorazovém stole. Na koncích sloupku tak lze provést nasazení pomocí dorazového pinu a na trámech pomocí průzoru. Při pracích s DOMINO XL je bezpodmínečně nutné připojit mobilní vysavač.
-

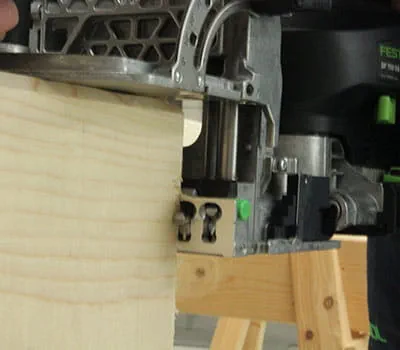

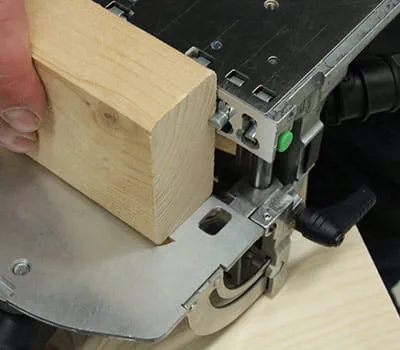

Použití dorazových pinů pro frézování na koncích sloupku
DOMINO XL nasazená na sloupku
-

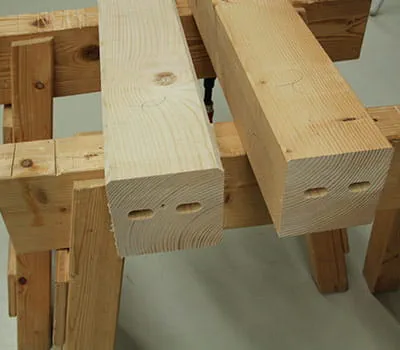

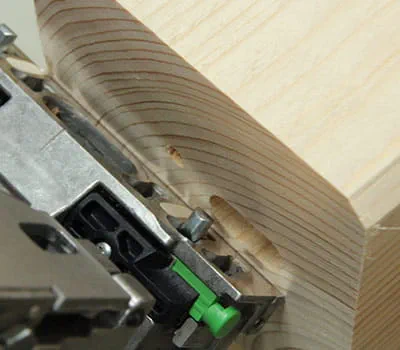

Frézování sloupku
Nyní se provede druhé frézování na konci sloupku. Přitom je třeba dbát na to, aby dorazový pin doléhal k první frézované hraně. První vyfrézovaný otvor slouží jako pomůcka pro vyrovnání a ušetří časově náročné vyznačování.
-
V případě potřeby opakujte frézování u dalších dřevěných sloupků.
-

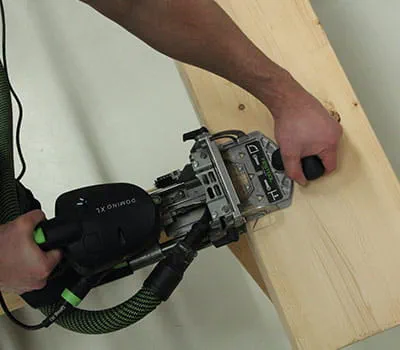

Frézování trámů
Nyní nasaďte DOMINO XL na značku na sloupku a proveďte první frézování. Poté proveďte druhé frézování a dbejte na to, aby dorazový pin (prostřední) znovu doléhal k prvnímu vyfrézovanému otvoru.
-

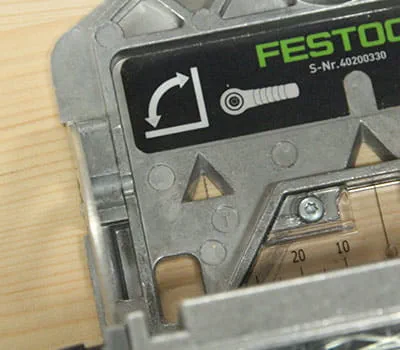

Frézování trámů
Zde: levá strana vyznačení na sloupku v trojúhelníkovém průzoru
-

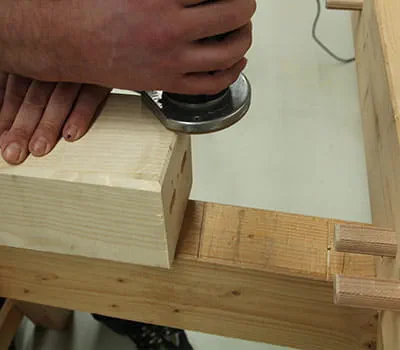

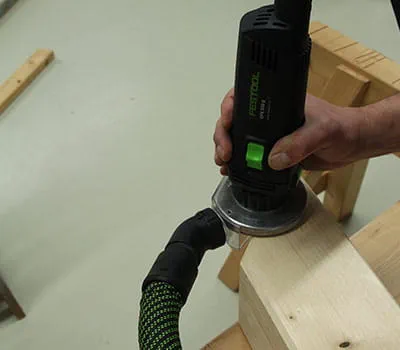

Ofrézování hran řezu
Do hranové frézky nasaďte 45° fazetovací frézu a ofrézujte příslušné hrany.
-
Ofrézování hran řezu
Doporučujeme používat mobilní vysavač.
-
Nasazení kolíků
Nyní nasaďte ploché kolíky. V případě potřeby přidejte trochu polyuretanového lepidla.
-

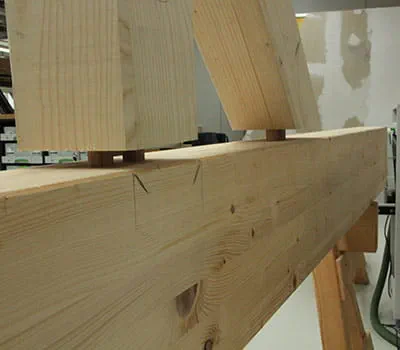

Sesazení spoje
-
Sesazení spoje
-

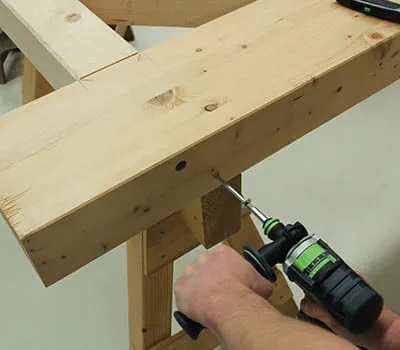

Zašroubování šroubů
Pro spolehlivé spojení poté ještě zašroubujte šrouby, které jsou nutné kvůli statice.
-

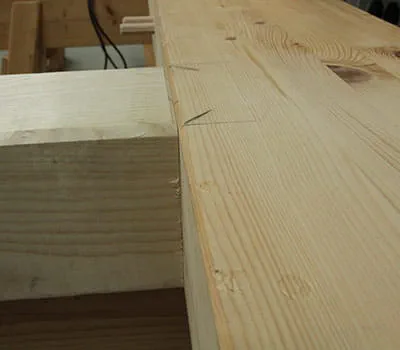

Hotový spoj trámů
Použitím plochých kolíků pro přesnou polohu konstrukčního dřeva se dosáhne rychlého a jednoduchého spojení trámu a sloupku.
-

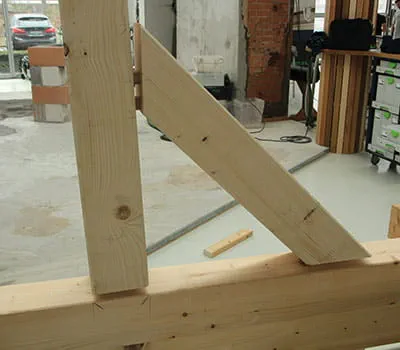

Finální výsledek
-
