Spoj typu „vlaštovčí ocas“

    Popis

    Spoj typu „vlaštovčí ocas“ je účinný způsob spojování dřeva, který se v dřevostavbách používá ke spojování vedlejších nosníků s hlavními nosníky. V tomto příkladu je znázorněno vytvoření spoje mezi krokvemi a hřebenovou latí pomocí horní frézky OF 2200 a frézovací šablony od společnosti LIGNATOOL.



    Stroje/příslušenství

    Příprava/Nastavení

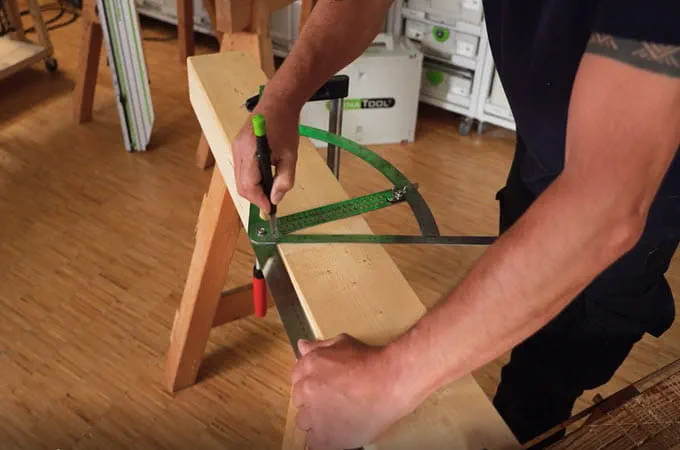

    • Označení krokví

      +

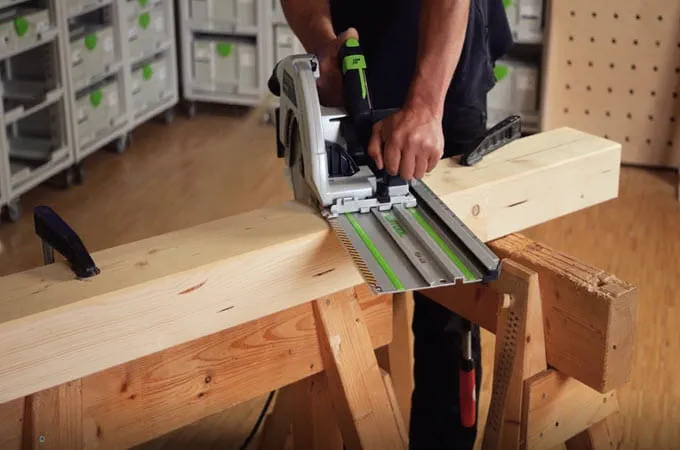

    • Řezání krokví

      Pomocí vodící lišty se trámy nařezávají na míru.

      +

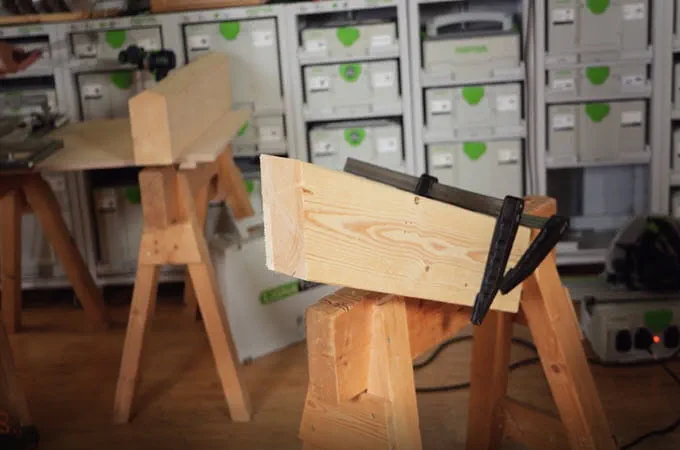

    • Upevnění krokví

      Krokve jsou zajištěny šroubovými svorkami, aby se neposunuly.

      +

    • Nastavení frézovací šablony pro čep

      Na šabloně je třeba nastavit dorazové ramena podle sklonu střechy a délky čepu. Nejprve se proto změří a určí úhel přímo na krokvi.

      +

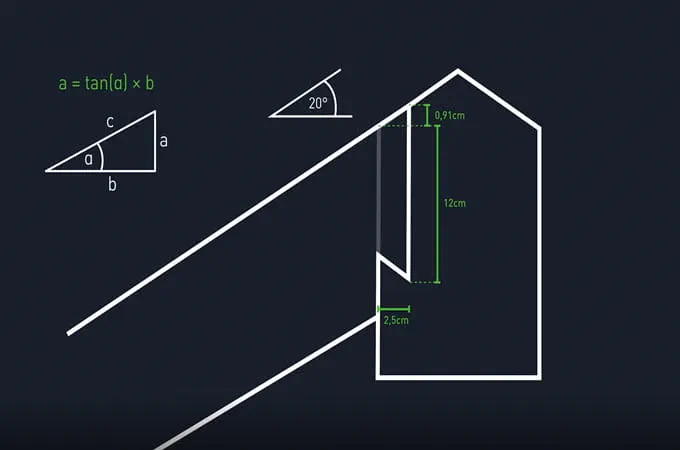

    • Nastavení délky čepu na šabloně

      V našem příkladu činila délka čepu 12 cm plus rozdílová hodnota 9,1 mm. Rozdílová hodnota se vypočítá pomocí tangensové funkce. Závisí na délce čepu a sklonu střechy.

      +

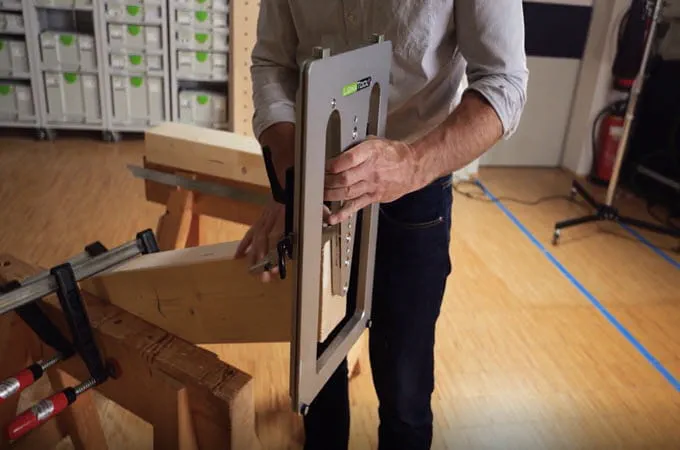

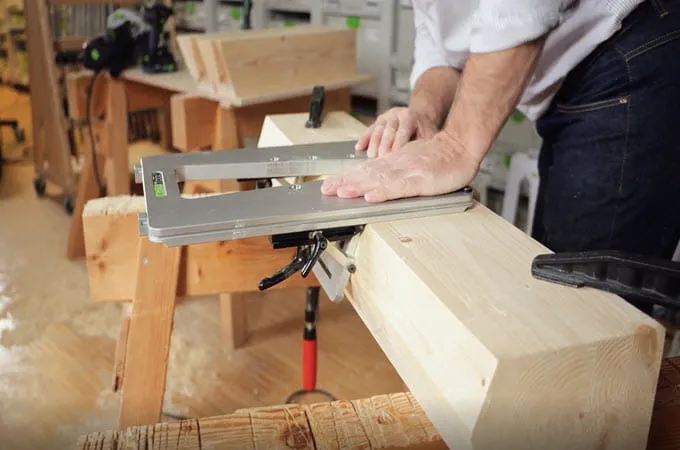

    • Upevnění šablony pro čepy na krokve

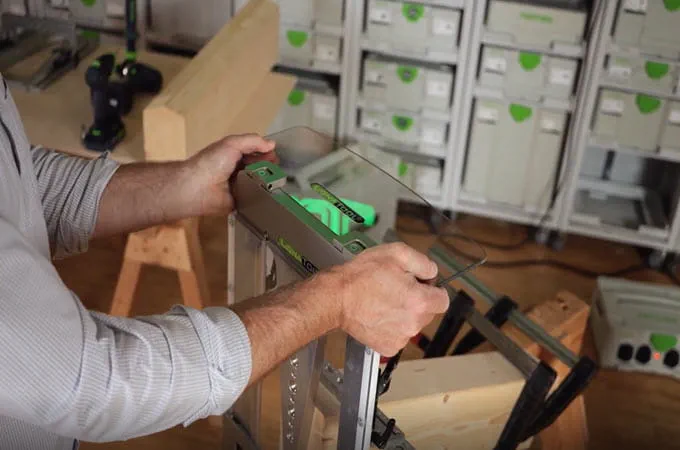

      Šablonu lze nyní připevnit ke krokvím. Šablona se k obrobku upevní pomocí šroubů. Dále se namontují vodicí saně a ochranné kryty proti třískám.

      +

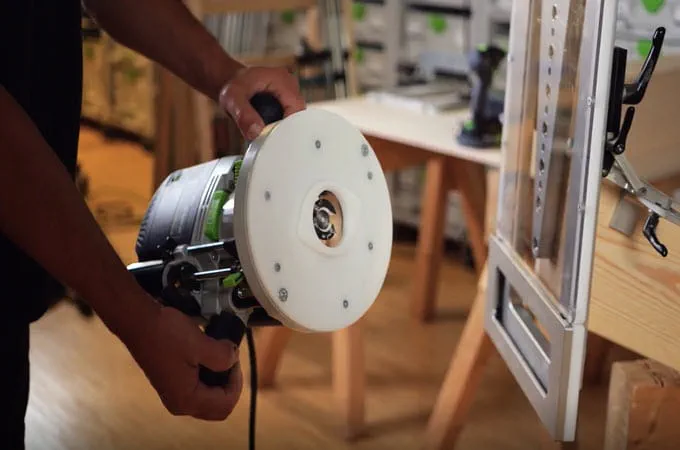

    • Vybavit horní frézu vodicí deskou a frézou

      Horní frézka OF 2200 je dodávána se základovou deskou a frézou.

      +

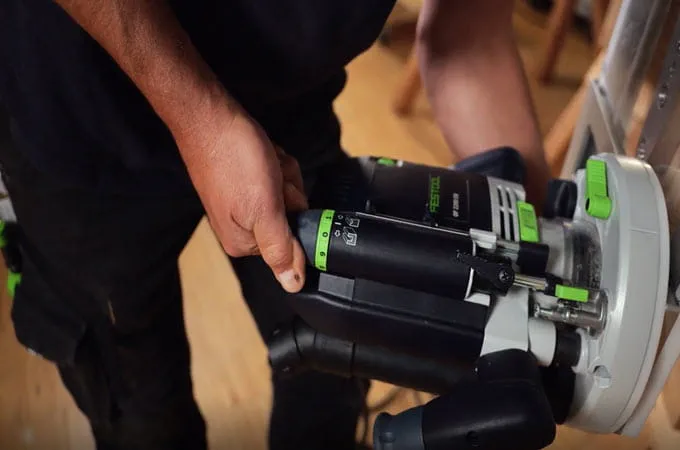

    • Nastavení hloubky frézování

      Horní frézka se připevní k šabloně a poté se nastaví hloubka frézování. V našem příkladu je hloubka frézování nastavena na 25 mm. Obzvláště praktické je jemné nastavení, které lze seřídit s přesností na desetinu milimetru.

      +

    Postup

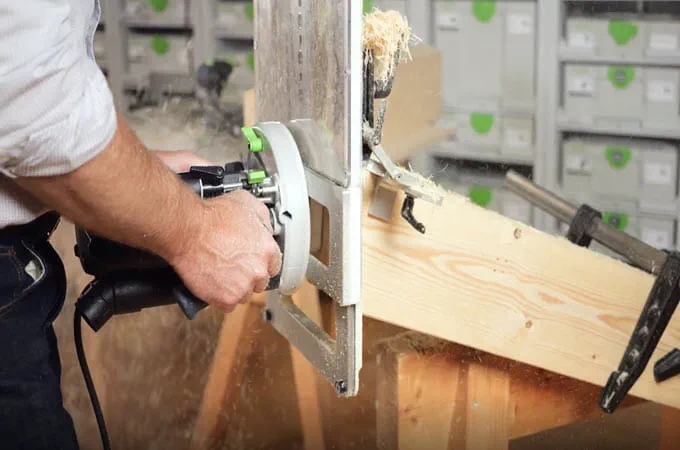

    • Provést frézování (čep)

      Nyní lze provést první frézování. Vždy se doporučuje provést zkušební frézování obou prvků a následně zkontrolovat přesnost lícování.

      +

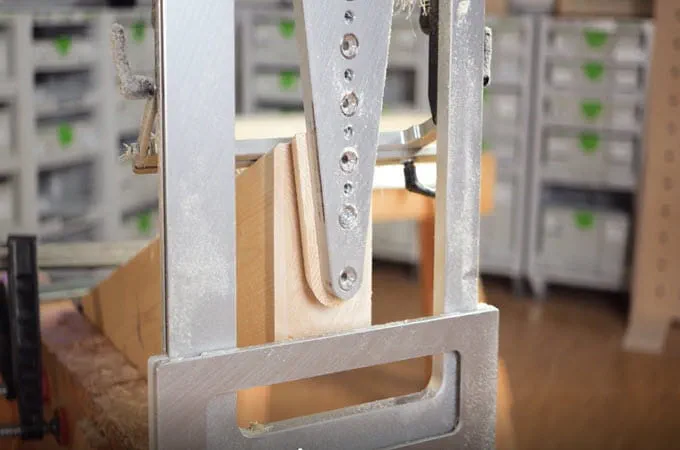

    • Hotové frézování čepu

      Nejprve se frézuje v okrajové části, aby se zabránilo vytržení materiálu, a poté se vyfrézuje vnitřní část.

      +

    • Nastavení šablony otvoru pro čep

      Šablona se nastaví podle sklonu střechy tak, že se dorazy přiloží k odskoku a odpovídajícím způsobem se zafixují.

      +

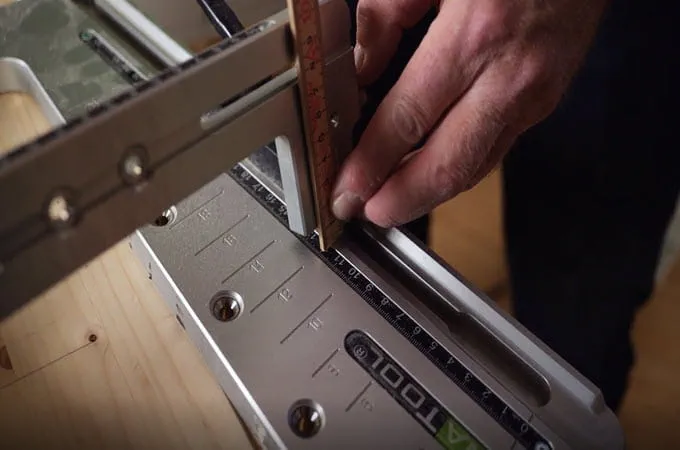

    • Nastavení délky čepu

      Po nastavení sklonu střechy (zde 20°) lze nastavit délku čepu (zde 12 cm).

      +

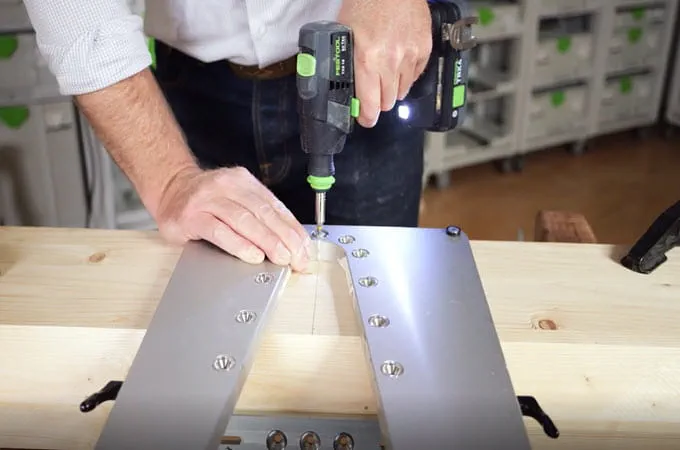

    • Upevněte šablonu k vaznici

      Šablona se přiloží k osové značce a zajistí se zajišťovacím šroubem.

      +

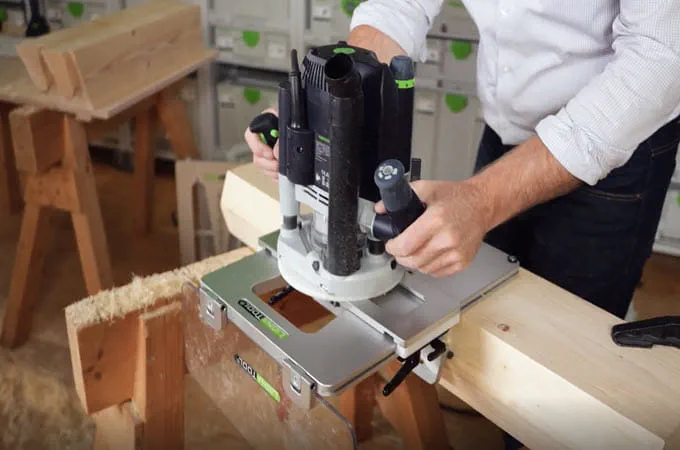

    • Provést frézování (otvor pro čep)

      Po namontování vodicího kroužku a odvodu třísek lze frézu nasadit na šablonu. Nyní se provede frézovací průchod.

      +

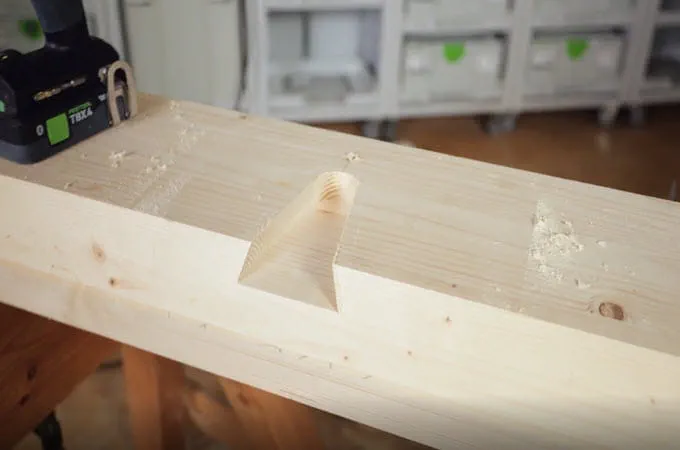

    • Hotové vyfrézování otvoru pro čep

      Frézování se provádí ve směru hodinových ručiček. Aby se zabránilo vytržení materiálu, nejprve se krátce frézuje v pravé části a poté se přejde na „správnou“ stranu. I zde platí: Nejlepší je nejprve provést zkušební frézování.

      +

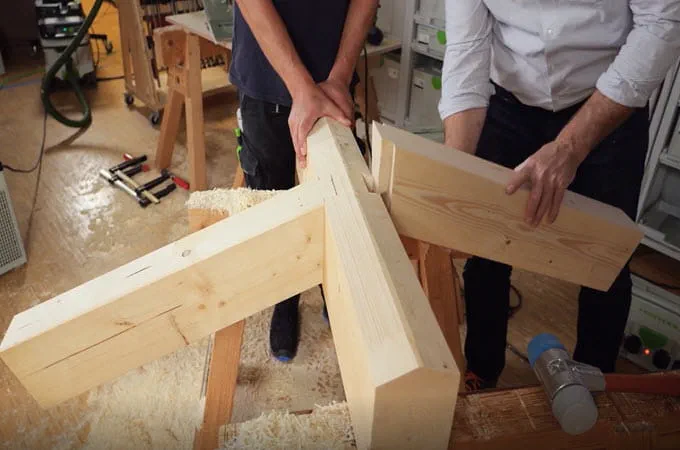

    • Montáž krokví na hřebenovou vaznici

      Po provedení zkušebního frézování čepu a čepového otvoru lze provést všechna frézování a následně provést montáž. Krokve se jednoduše zavěsí do čepového otvoru pomocí čepu s rybinovým spojem a usadí se pomocí těžkého gumového kladiva.

      +

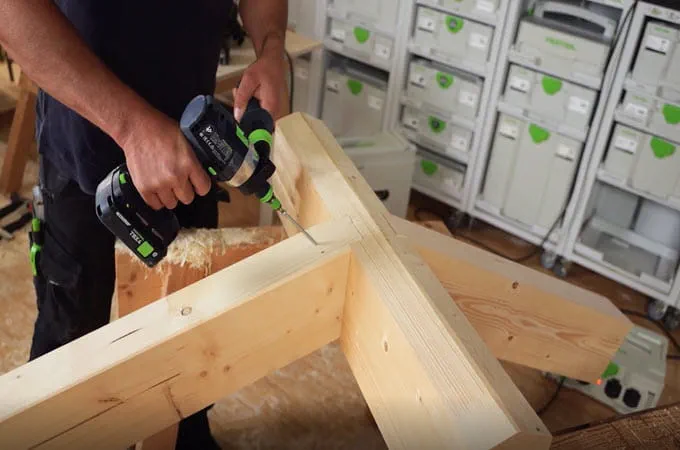

    • Zajistit spoj proti vytažení

      Pomocí šikmo zašroubovaného zajišťovacího šroubu se krokve zajistí proti případnému vysunutí a spoj je hotový.

      +

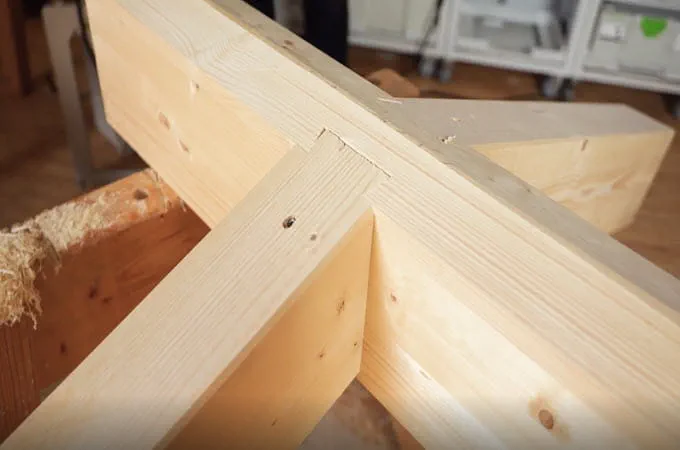

    • Hotové spojení

      Hotový spoj typu „vlaštovčí ocas“ je velmi pevný spoj, který umožňuje rychlou montáž. Navíc se obejde téměř bez kovových spojovacích prvků. A to nejlepší na tom je, že navíc i dobře vypadá.

      +
