Ponorný řez s ruční okružní pilou

Na příklad výřezu pro větrací mřížku

Výřezy s ruční okružní pilou představují důležitou součást při výrobě mnoha kusů nábytku. V tomto příkladu použití je na základě montáže větrací mřížky popsáno, jak přesně provést takový ponorný řez. Stejný postup lze ale použít také pro varné desky, monitory nebo podobné prvky. Vlastní nasazení a upevnění větrací mřížky zde není blíže vysvětleno.

Pozor: Příklady použití nenahrazují návod k obsluze a bezpečnostní pokyny!

Popis

Montáž běžně prodávaných větracích mřížek je zpravidla velmi jednoduchá. Pouze potřebné ponorné řezy s ruční okružní pilou nejsou úplně bez nebezpečí. V tomto příkladu použití je proto popsané bezpečné vytvoření výřezu pro větrací mřížku v již existujícím dřevěném korpusu. Pro ponorný řez je zapotřebí jak přímočará pila, tak také ruční okružní pila s příslušným pilovým plátkem a pilovým kotoučem.

Nářadí/příslušenství

V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

Ponorná pila TS 55 FQ-Plus

Náš mistrovský kousek. Významně zdokonalená. Nyní dvakrát rychlejší.
Akumulátorová přímočará pila PSC 420 HPC 4,0 EBI-Plus CARVEX

Pro perfektní manipulaci při jakémkoli zaoblení.

Příprava/nastavení

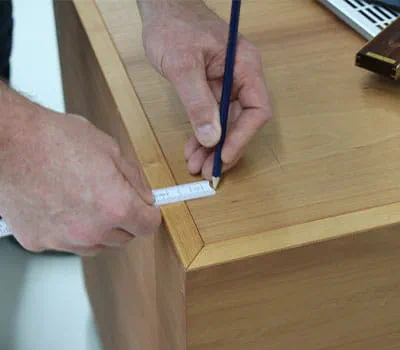

Nejprve se určí poloha výřezu a vyznačí se na podkladu.

+

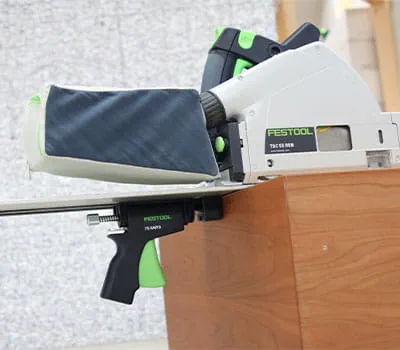

Poté se provede příprava vodicí lišty. Protože je zapotřebí více řezů se stejnou délkou, budeme pracovat s rychloupínačem a odpovídajícími dorazy.
Po nasazení vodicí lišty a vyrovnání podle nárysu se vodicí lišta zafixuje pomocí rychloupínače.

+
Jako další krok se na lištu nasadí ponorná pila a hloubkový doraz se nastaví na maximální hloubku řezu.

+

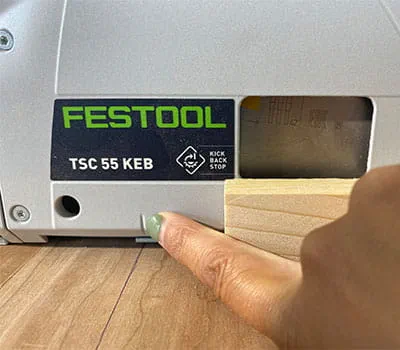

Značka na nářadí se přesune přesně nad značku na obrobku.

+

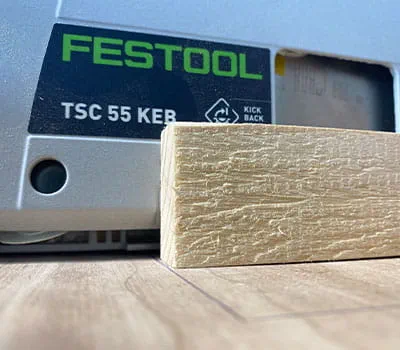

Jako pomůcku lze použít kousek dřeva uříznutý v pravém úhlu.

+

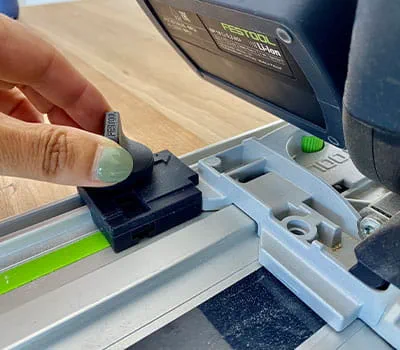

Pomocí dorazu proti zpětnému rázu se nastaví výchozí poloha a zabrání se, aby se pila při zanoření vychýlila dopředu nebo dozadu. Za tímto účelem posuňte doraz proti zpětnému rázu na základní desku pily a utáhněte ho.

+

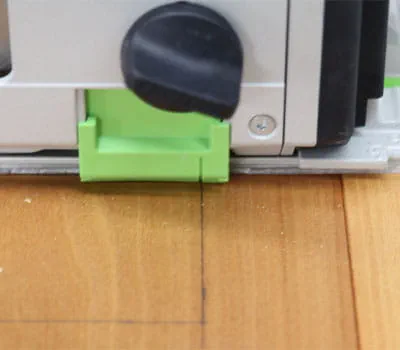

Dopředu lze řezat podle pohledu.

+

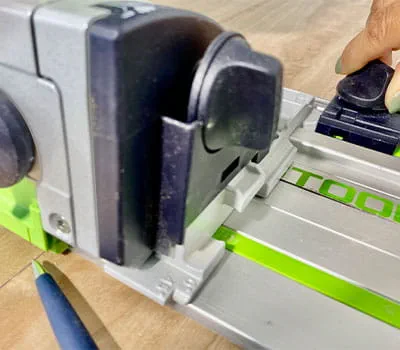

Alternativně se případně vepředu upevní podle stejného postupu doraz. Výhodou posledního uvedeného postupu je, že se tímto způsobem při ponorném řezu dosáhne vždy stejné délky řezu a díky dorazu nelze řezat příliš daleko.

+

Postup

Pro ponorný řez nyní ruční okružní pilu při zanoření přiložte k zadnímu dorazu, zapněte ji a poté pomalu zanořte do materiálu.

+

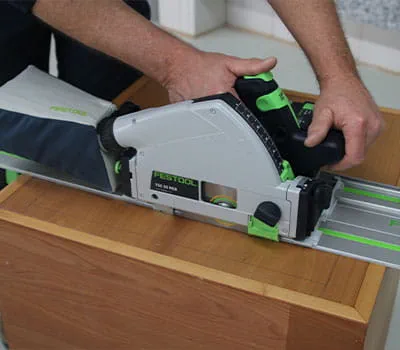

Nyní rovněž pomalu řezejte až k druhému dorazu a na konci pilu opatrně vynořte. Tento postup libovolně často opakujte.

+

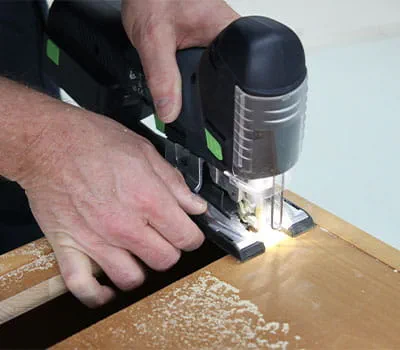

V dalším kroku se pomocí přímočaré pily uříznou krátké strany, protože nejsou dostatečně dlouhé pro ponorný řez ruční okružní pilou. Kromě toho je nutné pomocí přímočaré pily dokončit ponorný řez v rozích. Tak za krátkou dobu dosáhnete perfektního výřezu, vhodného pro zvolenou větrací mřížku.

+

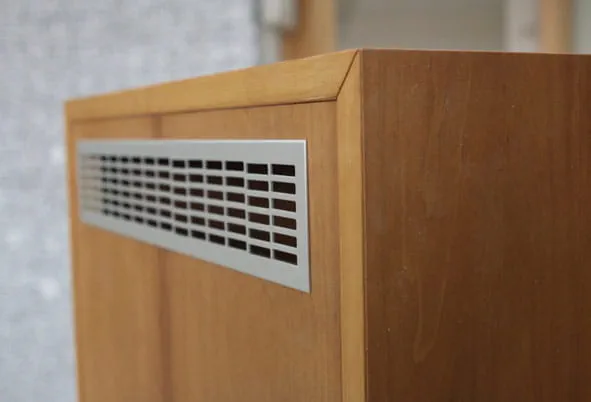

Po provedeném ponorném řezu se nakonec nasadí větrací mřížka. Nářadí a příslušenství Festool zabezpečí, že se i zde za krátkou dobu dosáhne perfektního výsledku.

+
