Frézování kruhu pomocí univerzální frézovací šablony MFS

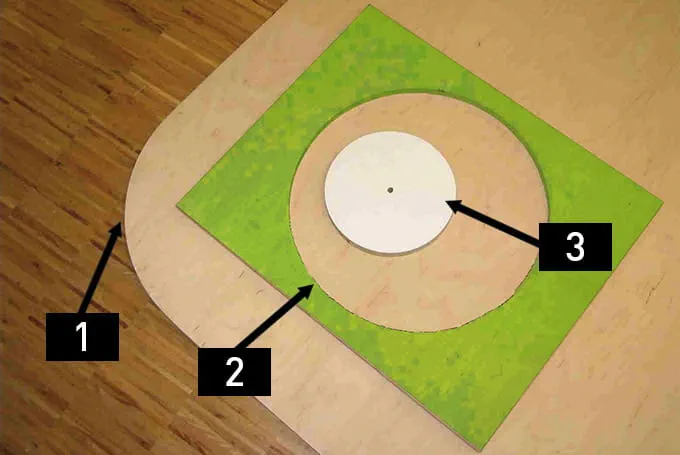

Frézování kruhu
Frézování malého nebo velkého kruhu horní frézkou je zcela snadné. Tento názorný příklad vysvětluje všechny potřebné výpočty pro vnější a vnitřní poloměr, stejně jako požadovaný směr frézování. V několika krocích můžete do dřeva vyfrézovat kruh, zaoblovat hrany nebo frézovat kulaté otvory.

    Popis

    Pomocí univerzální frézovací šablony MFS 400 nebo MFS 700 je možné jednoduše a rychle vyfrézovat poloměry, kruhové výřezy a kruhy. Případná použití pro kruhové frézování jsou například:

    • Boxy pro reproduktory
    • Výřezy pro světla
    • Konstrukce pultů
    • Vestavěná umyvadla

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Největší frézovaný poloměr můžete zjistit z tabulky pro příslušnou univerzální frézovací šablonu MFS. Je však třeba zohlednit průměr frézy a variantu poloměru, která má být zhotovena. MFS musí být zvolena na základě požadovaného poloměru. Alternativně lze prodloužit MFS i pro větší poloměry pomocí prodlužovacích profilů.

      +
      Zjištění poloměru

    • Namontujte univerzální frézovací šablonu podle návodu a nasaďte kruhovou frézovací vložku a středicí kolík.

      Nastavte kruhovou frézovací vložku tak, aby ji bylo možné volně posouvat po celé délce drážky MFS. Za tím účelem umístěte kruhovou frézovací vložku do jednoho rohu a utáhněte příslušný upevňovací šroub na MFS. Poté posuňte kruhovou frézovací vložku do druhého rohu, vyrovnejte MFS, utáhněte příslušný upevňovací šroub na MFS a zkontrolujte lehký chod kruhové frézovací vložky.

      Nastavení univerzální frézovací šablony:

      • U vnějšího poloměru:
        Nastavte a zajistěte poloměr po odečtení poloviny průměru frézy prostřednictvím měřítka a značky „0“ na kruhové frézovací vložce na MFS.

        Příklad: Vnější poloměr 200 mm; fréza Ø 14 mm
        rozměr nastavení: 200 mm – (14 mm / 2) = 193 mm.

      • U vnitřního poloměru:
        Nastavte a zajistěte poloměr po přičtení poloviny průměru frézy prostřednictvím měřítka a značky „0“ na kruhové frézovací vložce na MFS.

        Příklad: Vnitřní poloměr 200 mm; fréza Ø 14 mm
        rozměr nastavení 200 mm + (14 mm / 2) = 207 mm.

      Příprava horní frézky pro frézování kruhu:
      • Namontujte kopírovací kroužek Ø 30 na horní frézku (u OF 1400 je součástí rozsahu dodávky).
      • Namontujte odsávací hubici a hadici.
      • Nasaďte drážkovací frézu do frézky a utáhněte ji.
      • Nastavte stupeň otáček 6.

      +

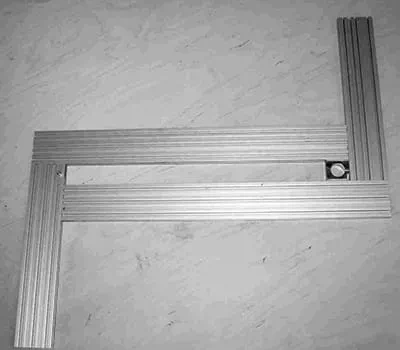

      Montáž univerzální frézovací šablony

    Postup

    • Vyvrtejte otvor o průměru 8 mm do středu kruhu v obrobku.

      Nasaďte univerzální frézovací šablonu s kruhovým středícím trnem do otvoru v obrobku.

      Zasuňte horní frézku do kruhové frézovací vložky.

      Nastavte frézovací hloubku a zanořte frézu.

      +
      Použití kruhového středícího trnu

    • Veďte univerzální frézovací šablonu společně s horní frézkou k nárysu nebo počátku frézování (kruh).

      Dbejte prosím na směr frézování:

      Pokud je kruh nebo drážka frézována z masivního materiálu, může být fréza se šablonou posouvána ve směru nebo proti směru hodinových ručiček.

      Pokud je ale kruh již předem hrubě vyřezán přímočarou pilou nebo pokud má být kruh ještě jednou vyfrézován, musíte frézovat u vnějšího poloměru proti směru hodinových ručiček a u vnitřního poloměru ve směru hodinových ručiček tak, aby byla fréza vedena v opačném směru.

      +
      Vedení horní frézky

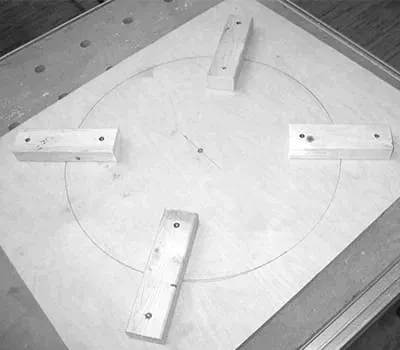

    • Tip: U kruhových výřezů je nutné při frézování dbát na to, aby střed, okolo kterého je otáčena šablona MFS, byl bezpečně zajištěn. Pro zajištění bezpečné středové polohy při frézování kruhu s horní frézkou je na zadní straně obrobku umístěno spojení pomocí tří nebo čtyř pomocných dřívek. Při frézování jsou pouze lehce nafrézována, přesto poskytují dostačující bezpečné spojení.

      +
      Umístění spojení pomocnými dřívky
