Frézování schodiště s různě širokými stupni

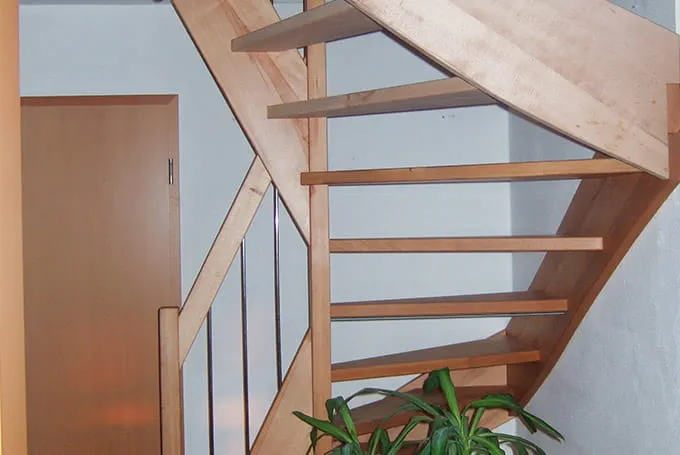

Polotočitá schodiště vypadají velmi hezky, šetří místo a působí luxusně – jejich výroba je však obtížná, protože každý stupeň má odlišné rozměry. Vyfrézování takového schodiště vyžaduje dostatečnou přípravu a výkonnou horní frézku.
Popis
Výroba polotočitého schodiště je snadná věc.
Všechny stupně mají různé šířky, hloubky a také tvary. V tomto příkladu použití si ukážeme, jak je možné bezpečně a přesně frézovat rozdílně široké stupně schodiště pomocí frézovací šablony MFS.
Všechny stupně mají různé šířky, hloubky a také tvary. V tomto příkladu použití si ukážeme, jak je možné bezpečně a přesně frézovat rozdílně široké stupně schodiště pomocí frézovací šablony MFS.
Nářadí/příslušenství
V tomto příkladu použití jsou doporučeny následující stroje a následující příslušenství:
Alternativní nářadí
Alternativně doporučujeme následující stroje a následující příslušenství:
Příprava/nastavení
-

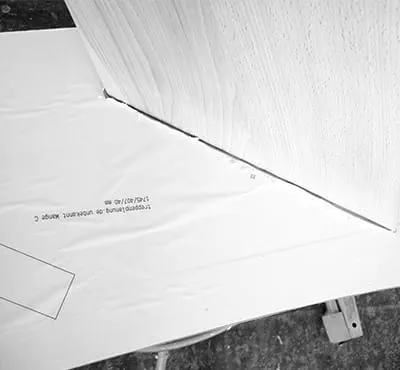

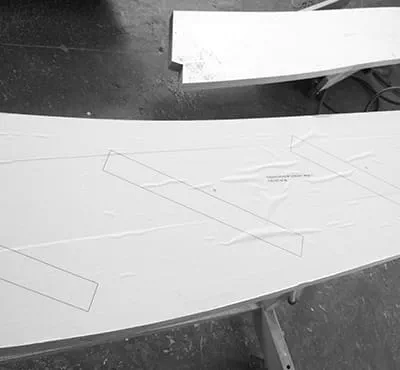

Dobrá příprava je u takto obtížné konstrukce nanejvýš důležitá. Proto byly i pro díly polotočitého schodiště použity papírové šablony, které byly nalepeny na díly bočnic. Na základě šablon byl vyříznut vnější obrys schodiště a následně byly podle orýsování zafrézovány schodišťové stupně.
-
Při této práci je od horní frézky vyžadován velký výkon, proto byla k frézování schodiště použita velká horní frézka.
Do ní byly instalovány kopírovací kroužek Ø 30 mm a drážkovací fréza Ø 12 mm.
Postup
-
Aby bylo možné správně a rychle nastavit frézovací rám MFS, použijí se dřevěné distanční prvky.
Distanční prvky odpovídají vzdálenosti mezi frézovací šablonou a skutečným vyfrézováním, a musí mít proto odpovídající tloušťku. Používá-li se například kopírovací kroužek 30 mm a drážkovací fréza Ø 12 mm, vypočítá se tloušťka distančního prvku následovně.
(Kopírovací kroužek Ø 30 mm – fréza Ø 12 mm) : 2 = 9 mm. Distanční prvky musí mít proto v tomto případě tloušťku 9 mm.
-
Distanční prvky se nyní vloží mezi schodišťové stupně a frézovací rám. Dva se rozmístí na čelních stranách a 4 na podélných stranách stupně. Následně se rám po povolení bočních šroubů nasune na dřevěný stupeň a poté upne.
Nyní je stupeň zkopírován do frézovacího rámu 1 : 1.
Stupeň se z frézovacího rámu vyjme a rám se může upnout na nárys na papíru na bočnici schodiště.
Distanční prvky slouží také zde k rychlejšímu vyrovnání frézovací šablony a musí se po vyrovnání a upnutí odstranit.
-
Nyní se nastaví hloubka frézování. Stroj se k tomu nasadí na rám a fréza se spustí na povrch bočnice.
Nyní je možné nastavit na hloubkovém dorazu horní frézky hloubku frézování.
Všechno nastaveno, pojďme frézovat stupně.
U tvrdého dřeva může být nutné frézovat stupně ve dvou krocích/hloubkách frézování.
-

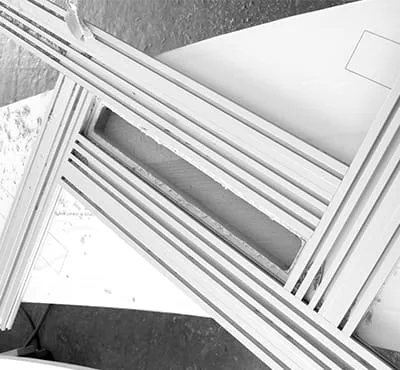

Podle tohoto principu se nyní všechny stupně sejmou a do dílů bočnic se vyfrézují odpovídající otvory.
-
Pasuje dokonale – stupeň za stupněm! Tímto způsobem můžete jednoduše vyfrézovat celé schodiště.
-
