Frézování prohlubně pro uchopení

V tomto příkladu použití Festool je krok za krokem vysvětleno, co se musí dodržovat při frézování kruhové prohlubně pro uchopení do dřevěného čela. V následující části je podrobně popsaná jak příprava s výrobou šablony a nastavením horní frézky, tak také postup. Vyfrézování prohlubně pro uchopení je obzvláště vhodné u posuvných dveří, protože výsledek je zarovnaný s čelní stranou.

Pozor: Příklady použití nenahrazují návod k obsluze a bezpečnostní pokyny!

Popis

V jiném příkladu použití je vysvětleno, jak lze frézováním vytvořit možnost uchopení podél hrany. Často se ale z konstrukčních nebo estetických důvodů používá prohlubeň pro uchopení. Výhodou je, že nikde nepřečnívá a nepřekáží tak u vnitřních zásuvek nebo posuvných dveří. Na rozdíl od příkladu použití „Frézování držadla pro dřevěnou bednu“ se zde čelní strana zásuvky neprofrézuje. Proto je frézování prohlubně pro uchopení vhodnější také pro vnější zásuvky. Díky různým tvarům lze prohlubeň pro uchopení použít také jako estetický prvek. V tomto příkladu použití je na základě kruhové prohlubně pro uchopení vysvětleno, jak lze takovéto držadlo vyfrézovat přímo do materiálu.

Nářadí/příslušenství

V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

Horní frézka OF 1010 REBQ-Plus

Zapnout světlo pro maximální přesnost.
Mobilní vysavač CTM 36 EI CLEANTEC

Univerzální pomocník na stavbu a do dílny.

Alternativní nářadí/příslušenství

Alternativně doporučujeme následující nářadí a příslušenství:

Příprava/nastavení

Při výrobě šablony pro frézování prohlubně pro uchopení by se mělo postupovat s maximální pečlivostí. Případné nepřesnosti budou vidět na pozdějším hotovém výrobku a lze je opravit jen s maximální námahou. Přesně zhotovenou šablonu je navíc možné použít později na další obrobky.

Tloušťka materiálu šablony by měla pro čela zásuvek o tloušťce 15–19 mm činit minimálně 10 mm. Pro výrobu šablon jsou obzvláště vhodné multiplexové desky, protože jsou mimořádně pevné a robustní.

Abyste mohli šablonu později upnout, měly by její otvory činit minimálně 20 cm / 30 cm.

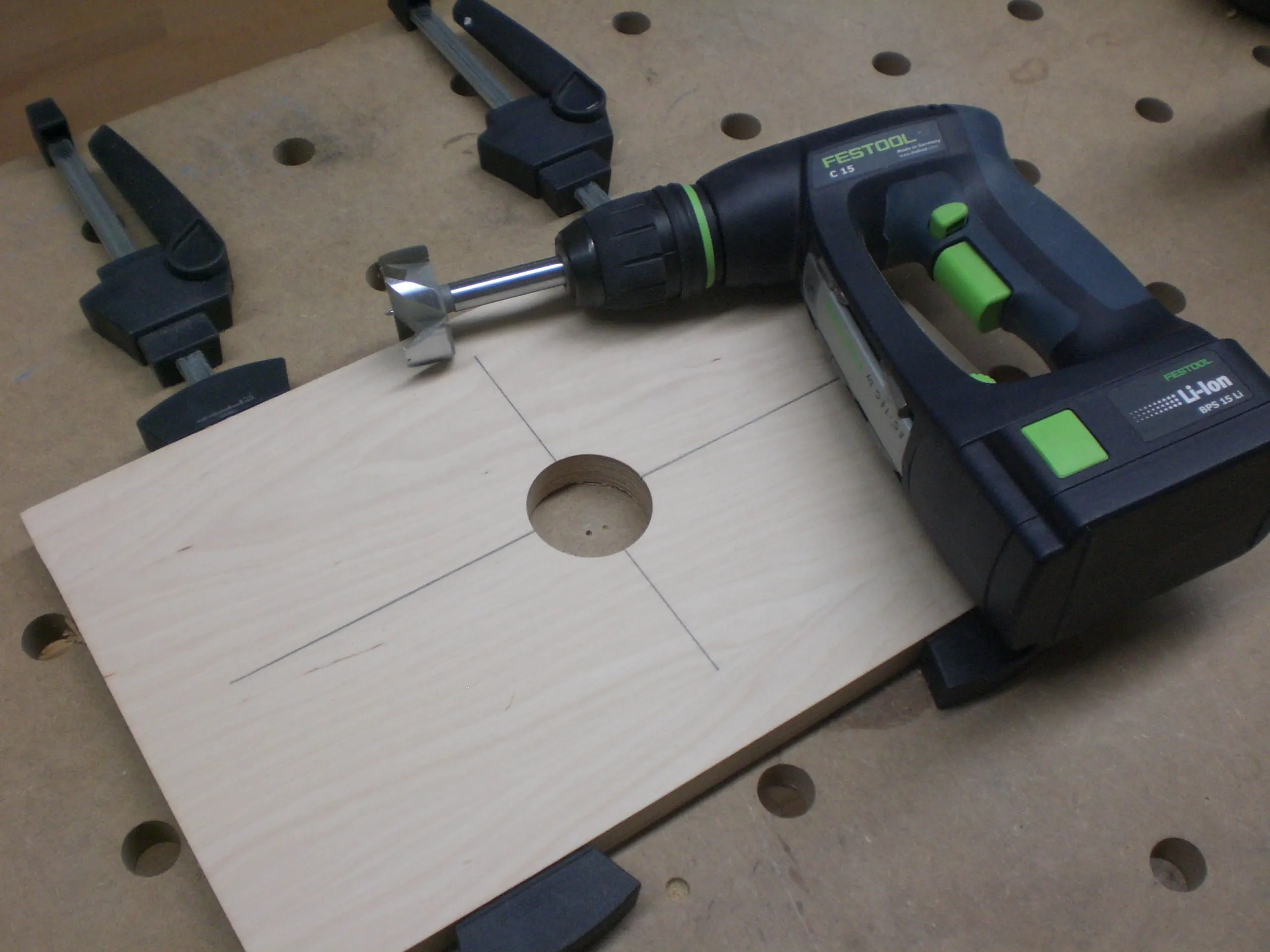

Protože se v tomto příkladu budou frézovat kruhové prohlubně pro uchopení do dřeva, stačí vyvrtat otvor pomocí Forstnerova vrtáku.

Při použití 27mm náběhového vodicího kroužku se potřebný průměr vrtaného otvoru vypočítá následovně:

Požadovaný průměr prohlubně pro uchopení + 15 mm = průměr vrtaného otvoru pro šablonu

+
Na spodní straně šablony se nejprve vyznačí kříž a poté se uprostřed značky vyvrtá otvor.

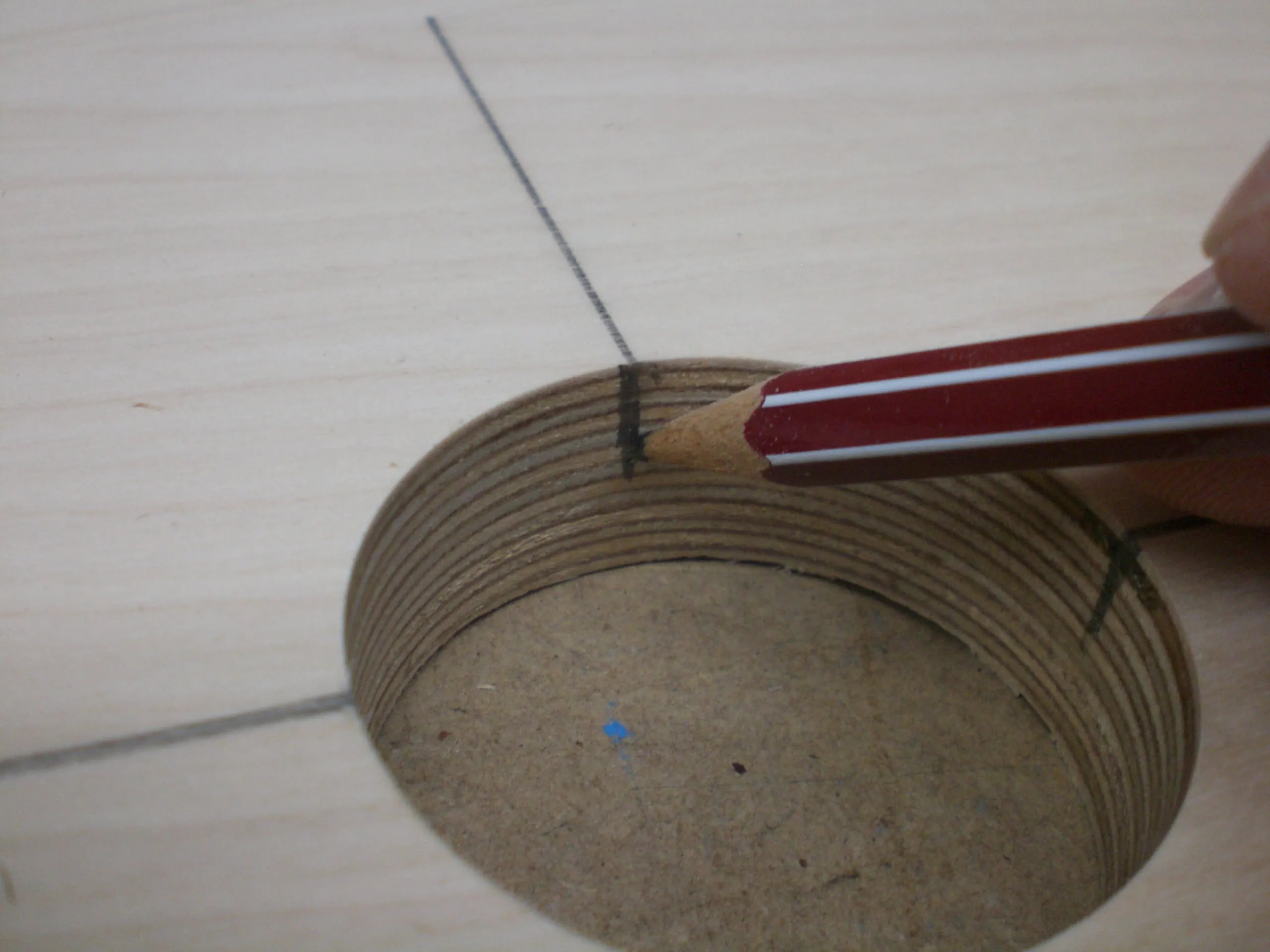

Značka se poté přenese na okraj otvoru, jak je vidět na obrázku.

+
Nyní se horní frézka vyrovná uprostřed otvoru.

+

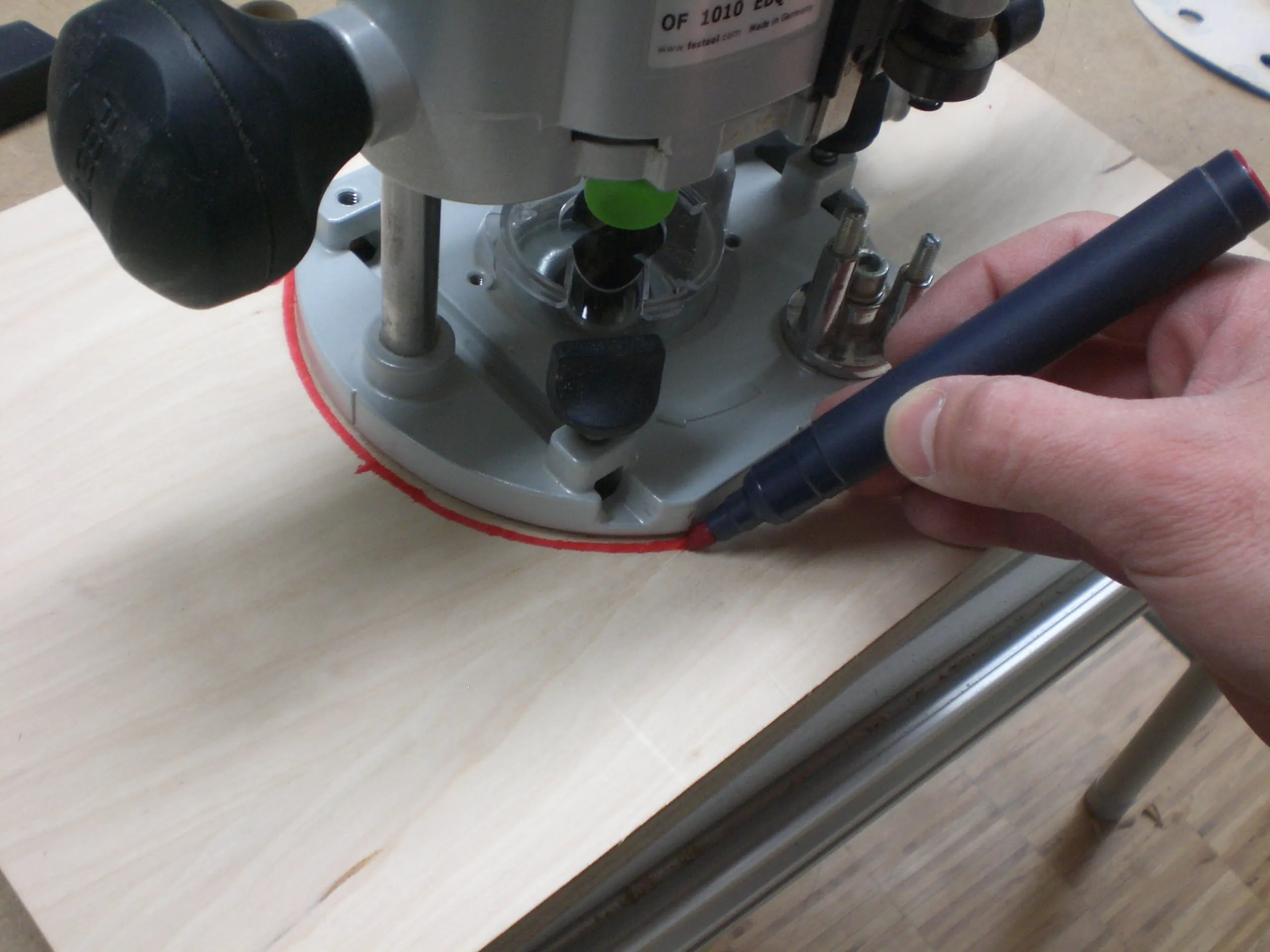

Tato poloha se fixem vyznačí na horní straně. Tento krok je velmi důležitý, protože později se smí provést zanoření a vynoření pouze uprostřed. Pokud by se zanoření nebo vynoření provedlo na okraji vyfrézovaného otvoru, bude v prohlubni pro uchopení vyfrézovaný zářez.

+
Pro nastavení horní frézky se musí při nasazení frézy bezpodmínečně dodržovat minimální hloubka upnutí.
Ta je dosažena, když je zakrytá čára pod značkou V.

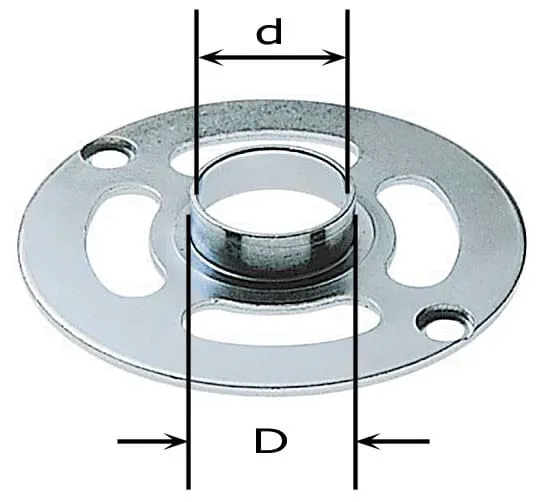

Jak již bylo uvedeno, použije se náběhový vodicí kroužek s průměrem 27 mm.

Ten se nasadí místo černého plastového kroužku a vystředí se pomocí středicího trnu ZD-OF.

+
Pro nastavení hloubky frézování se horní frézka nasadí na šablonu.

Poté se zastavená fréza přesune na rovný podklad.

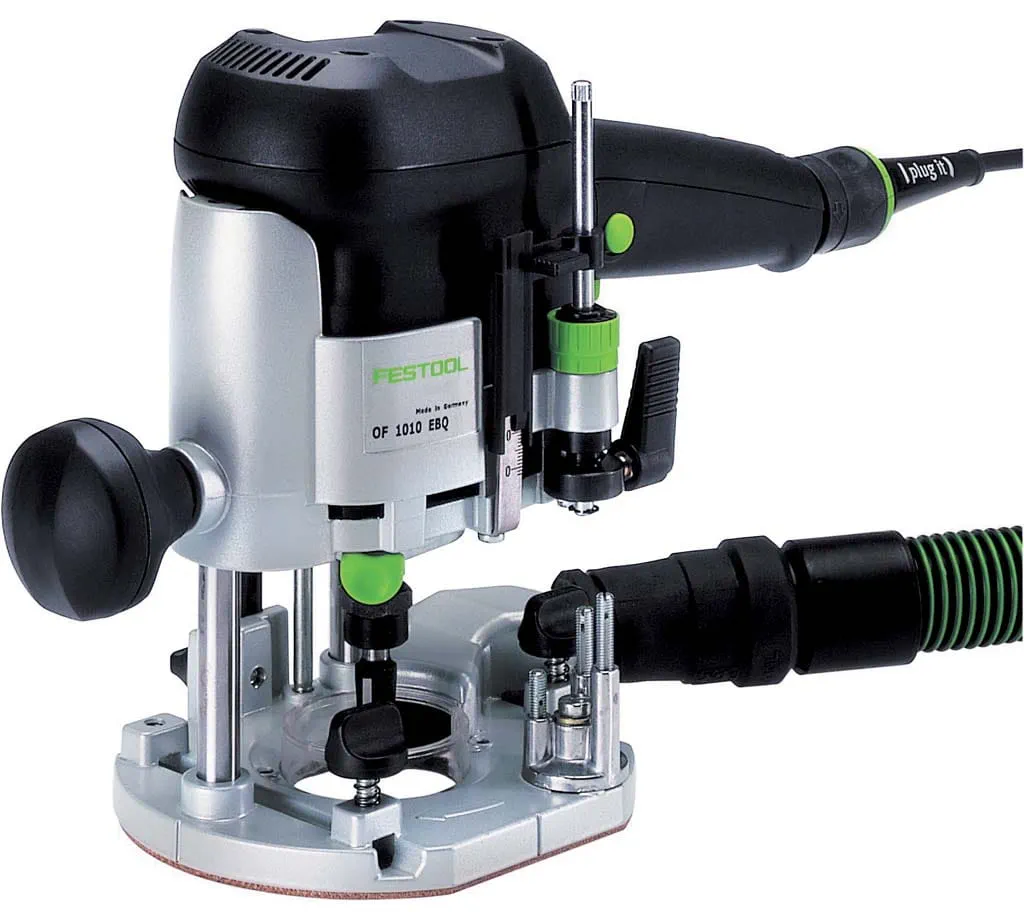

Nyní se na hloubkovém dorazu nastaví hloubka frézování 16 mm.

Před vyfrézováním prohlubně pro uchopení doporučujeme pro kontrolu hloubky frézování provést zkušební frézování.

+

Postup

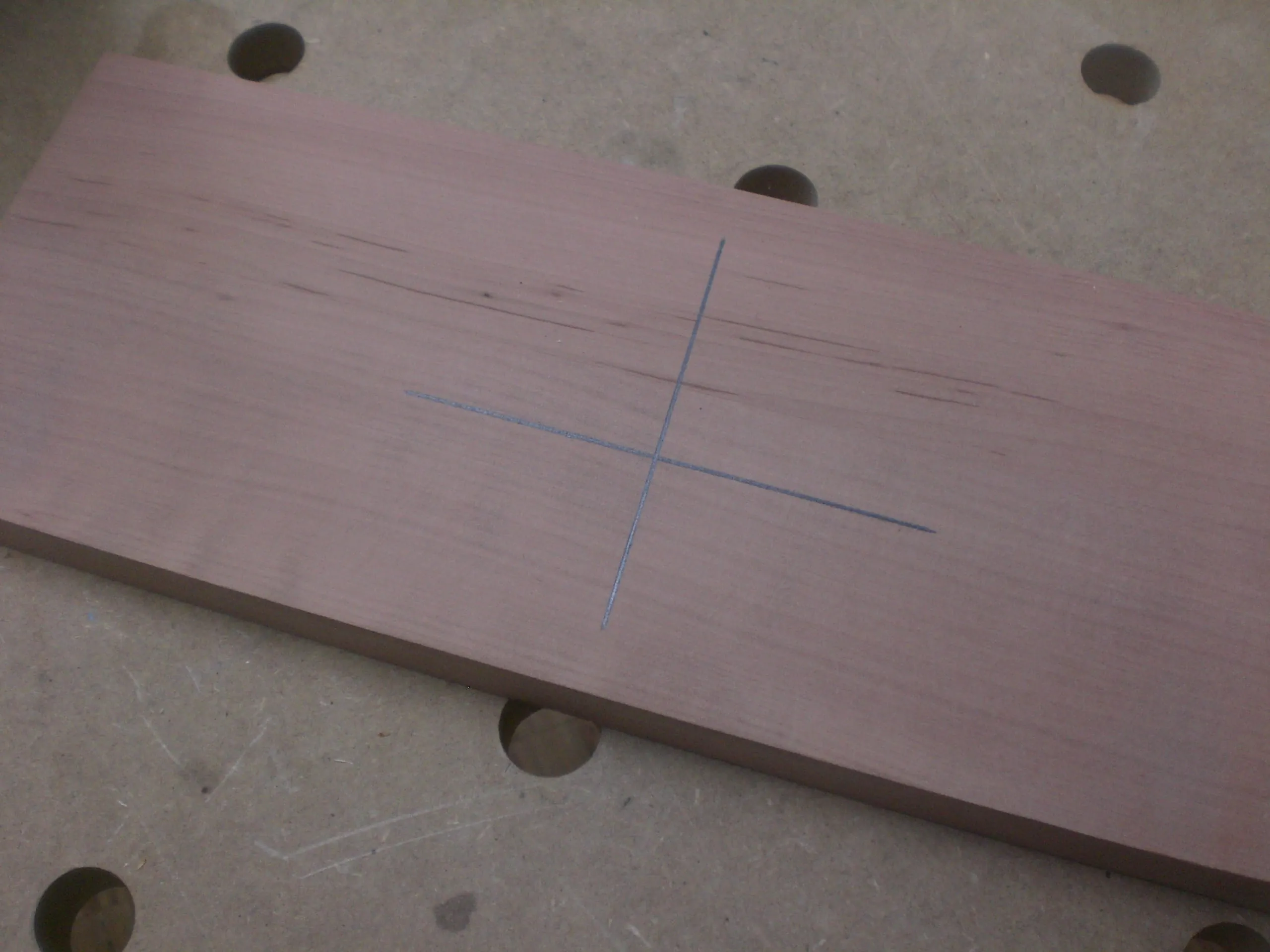

Na obrobku, do kterého chcete vyfrézovat prohlubeň pro uchopení, vyznačte polohu pomocí velkého kříže. Obrobek musí mít minimální tloušťku 19 mm. Jinak hrozí nebezpečí, že obrobek profrézujete.

+

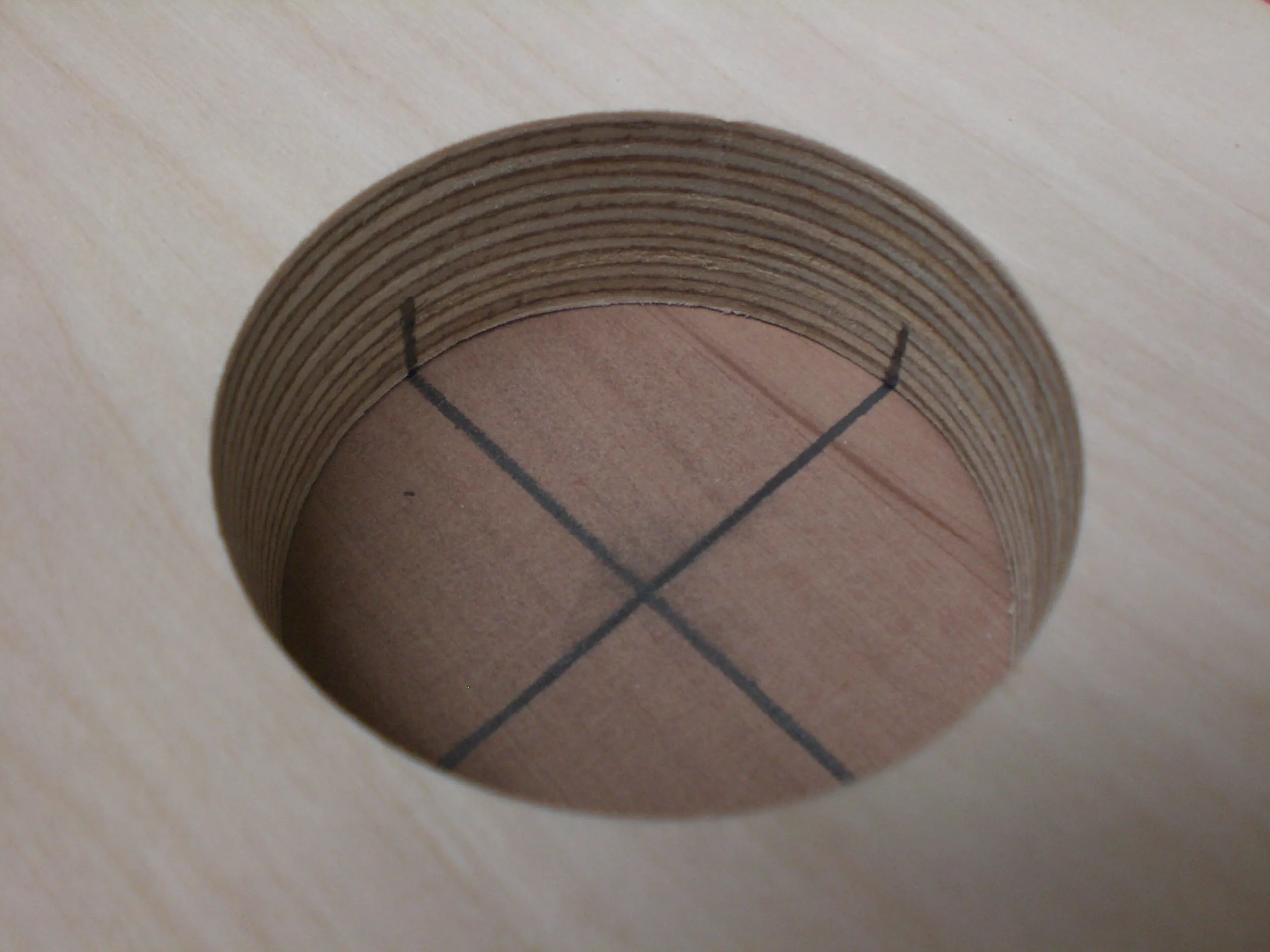

Nyní se na obrobek nasadí šablona. Pomocí předtím vytvořených značek na šabloně ji lze nyní perfektně vyrovnat.

+
Šablona se na obrobku zafixuje pomocí svěrek. Je třeba dbát na to, aby svěrky nebránily vedení horní frézky.

+
Horní frézka se vyrovná na značce. Poté se pomalu zanoří do materiálu a provede se nesousledné frézování. Vynoření se provede po zastavení nářadí a musí být provedeno také uprostřed značky.

+
Tip: Protože horní frézka šablonu velmi těsně uzavírá, a nemůže tak proudit vzduch, u malých prohlubní pro uchopení nefunguje odsávání ideálně. Drážkami, které se vyfrézují na spodní straně šablony, může proudit vzduch a odsávání se výrazně zlepší.

+

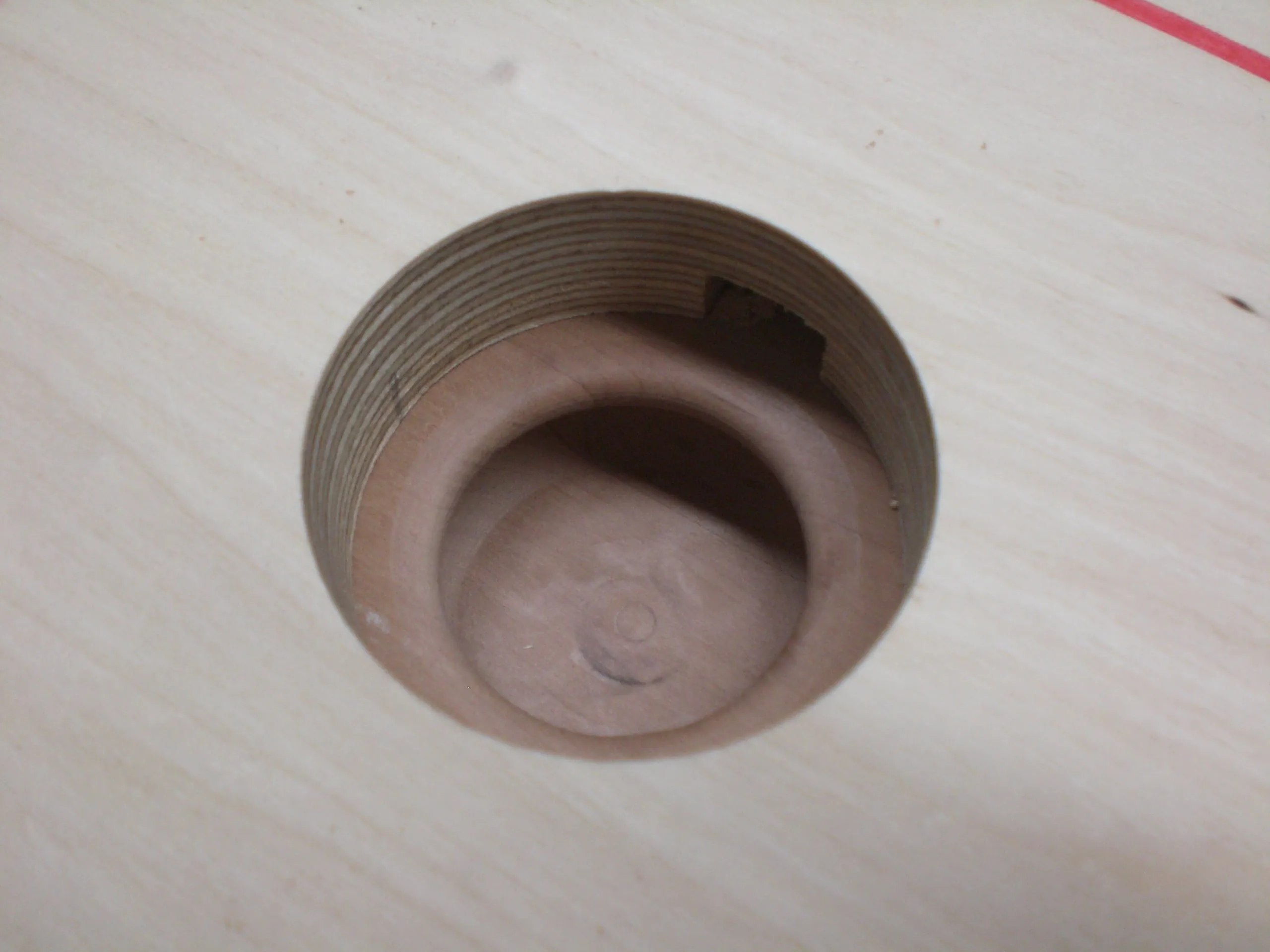

Na tomto obrázku je ještě jednou vidět drážka v zadní části.

+

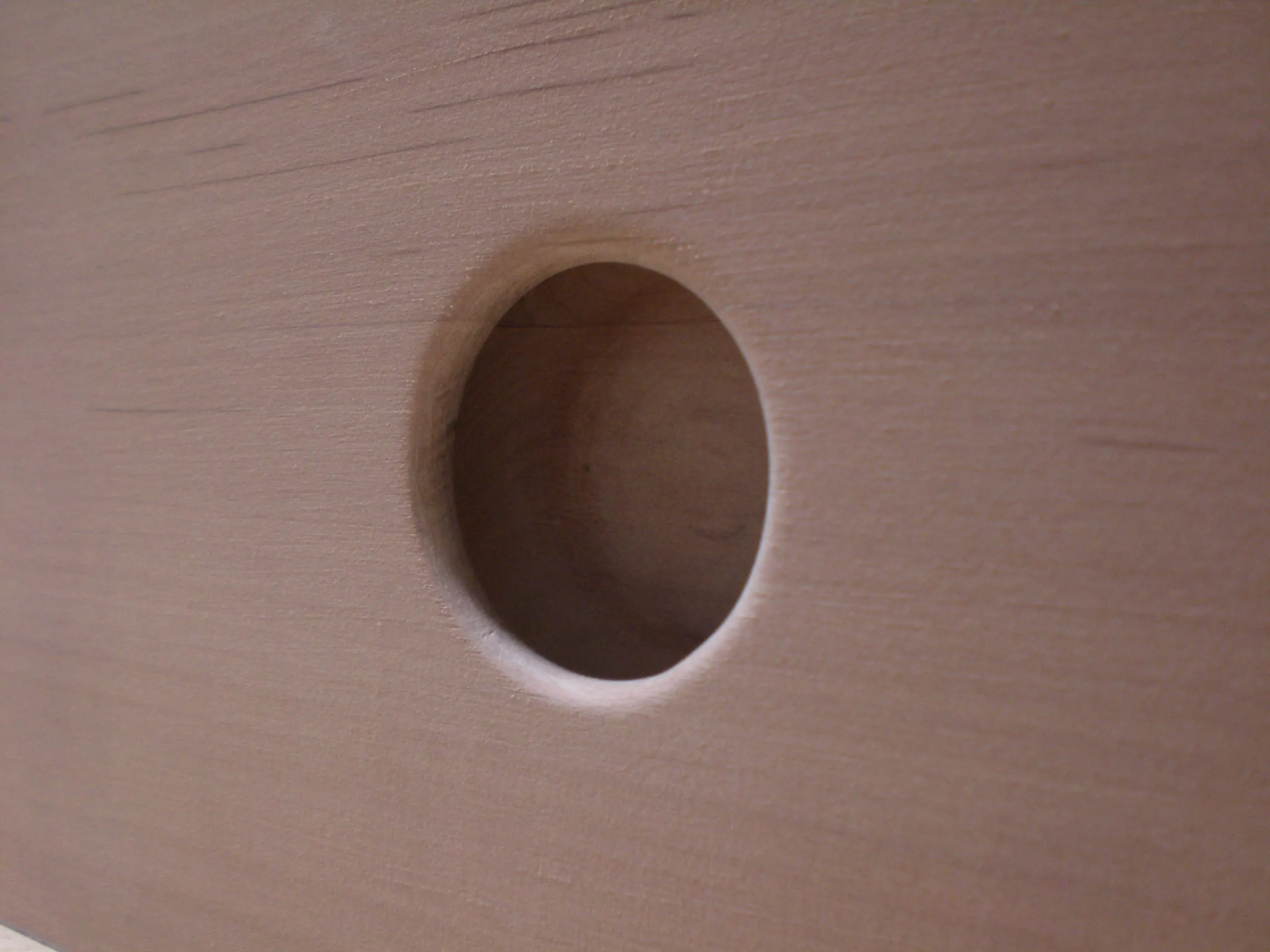

Po vyfrézování prohlubně pro uchopení se prohlubeň ještě lehce zbrousí.

+

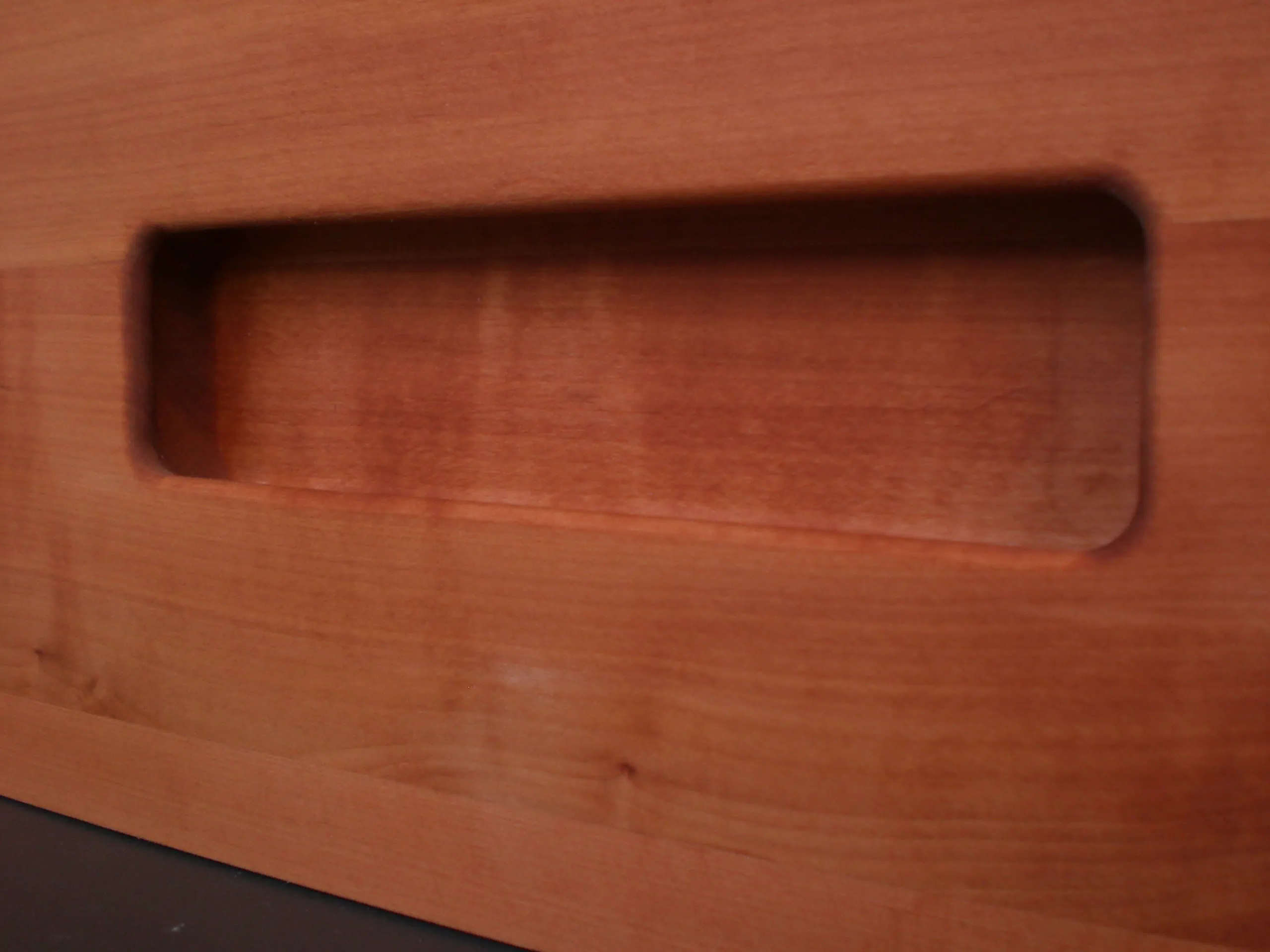

Pokud se pracuje například s frézovací šablonou MFS 400, vzniknou obdélníkové prohlubně pro uchopení. Tento tvar leze použít také pro bedny.

+
Zde příklad možnosti uchopení pro lezeckou stěnu, plocha byla poté opatřena povrchovou úpravou ze syntetické pryskyřice a písku.

Příklad použití ukazuje, že s frézou na madla lze vytvořit nejrůznější možnost uchopení a tvary. U nábytku z masivního dřeva zdůrazňuje vyfrézování takové prohlubně pro uchopení masivní charakter. Když je šablona jednou hotová, lze rychle a jednoduše frézovat stále další prohlubně pro uchopení.

+
