Frézování oblouku s víceúčelovou frézovací šablonou MFS

Frézování oblouku
Protože nábytek nemusí mít vždy pravoúhlé tvary, je také důležité umět vyfrézovat oblouk. Tento příklad použití vysvětluje postup při frézování desky pultu a navazujících přířezů. Doplňující tipy slouží k tomu, abyste práci mohli provést pečlivě a nedošlo k poškození materiálu.

    Popis

    Horní frézka ve spojení s víceúčelovou frézovací šablonou umožňuje kromě kruhového frézování také vyfrézovat oblouk.

    Tento příklad použití popisuje výrobu desky pultu z multiplexu ve tvaru segmentového oblouku. Deska pultu má v tomto příkladu hloubku 40 cm. Výchozím rozměrem desky je čtverec o rozměrech 150 × 150 cm.

    Nakonec je možné hrany oblouku opatřit profilem.

    Nářadí/příslušenství

    V tomto příkladu použití jsou doporučeny následující stroje a následující příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující stroje a následující příslušenství:

    Příprava/nastavení

    • Vyznačte středovou čáru na obrobku.

      Na středové čáře vyznačte vnější poloměr a pak narýsujte vnitřní poloměr.

      Nyní vyneste požadovanou délku oblouku od středu, stejnou část doprava i doleva (přerušovaná čára).

      Namontujte frézovací šablonu MFS podle návodu. V tomto případě se prodlužovací profily MFS VP 2000 spojí se dvěma krátkými profily MFS 200.

      Nástavec pro kruhovité frézování nastavte tak, aby ho bylo možné volně posouvat po celé délce drážky. To je důležité pro to, aby bylo zaručeno rychlé a přesné posouvání nástavce pro kruhovité frézování. Umístěte k tomu nástavec pro kruhovité frézování na jednom rohu a připevněte MFS upevňovacím šroubem. Následně přesuňte nástavec pro kruhovité frézování do druhého rohu, fixujte MFS, utáhněte upevňovací šroub na MFS a následně zkontrolujte, zda se nástavec pro kruhovité frézování volně pohybuje.

      Nasuňte středící trn do nejvnitřnější drážky MFS 200 a fixujte.

      Na středové čáře obrobku vyznačte otvor 8 mm pro středicí trn.

      Akumulátorovým šroubovákem vyvrtejte do desky otvor o průměru 8 mm.

      Upněte frézu až po minimální hloubku upnutí do horní frézky.

      Nasaďte kopírovací kroužek do vrchní frézky.

      Nastavte max. hloubku frézování a pomocí hloubkového dorazu ji fixujte.

      +

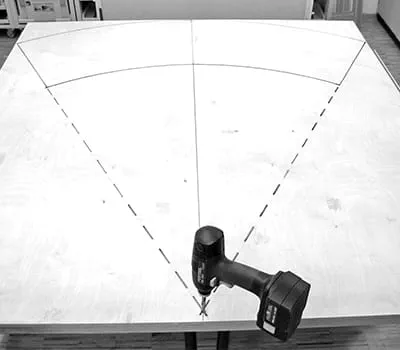

      Narýsování oblouku

    • Tip: Pomocí MFS je možné narýsovat obrys segmentového oblouku

      +
      Narýsování obrysu segmentového oblouku

    • Nastavení víceúčelové frézovací šablony:

      Nasaďte šablonu MFS se středicím trnem do otvoru v desce.

      Povolte nástavec pro kruhovité frézování, nasaďte horní frézku do nástavce pro kruhovité frézování a najeďte na značení vnějšího poloměru.

      Nasaďte frézu na povrch obrobku.

      Ručním otáčením frézy vyrovnejte řeznou kružnici břitu na značce. Při frézování vnitřního poloměru opakujte stejný krok.

      Nástavec pro kruhovité frézování fixujte dotažením zajišťovacího šroubu.

      Namontujte na horní frézku odsávací zařízení a připojte odsávací hadici.

      Tip: Abyste nefrézovali do multifunkčního stolu nebo spodní konstrukce, obrobek se ve 3 až 4 bodech podloží. Tím se znemožní překlopení obrobku a vznikne rovnoměrný oblouk.

      +

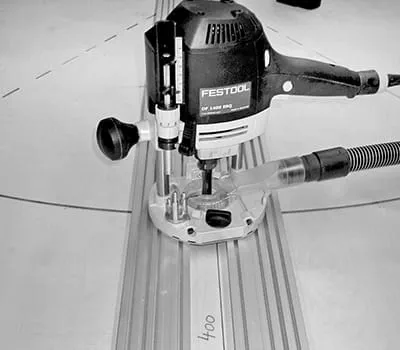

      Nastavení univerzální frézovací šablony

    Postup

    • Upněte obrobek šroubovými svěrkami na multifunkční stůl.

      S první hloubkou frézování (v multiplexu max. 5–8 mm na každý frézovací krok) proveďte zanoření na okraji oblouku.

      Pomalu frézujte obrys rovnoměrného oblouku.

      Nyní v dalších krocích vyfrézujte kompletní oblouk.

      Po vyfrézování vnějšího poloměru nastavte vnitřní poloměr podle popisu pod bodem Příprava/nastavení frézovací šablony MFS.

      Vyfrézujte vnitřní poloměr podle předchozího popisu.

      +
      Frézování obrysu

    • Dbejte na směr frézování:

      Jsou-li kruh nebo drážka kompletně vyfrézovány, je možné přesunout frézku společně se šablonou ve směru nebo proti směru hodinových ručiček.

      Je-li potřeba dodatečné frézování segmentového oblouku, musí se u vnějšího poloměru frézovat proti směru hodinových ručiček a u vnitřního poloměru ve směru hodinových ručiček, aby byla frézka vedena protisměrně.

      Po frézování je možné ponornou pilou přiříznout segmentový oblouk na délku.

      +

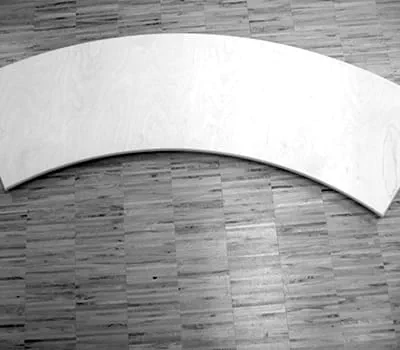

      Směr frézování

    • Postup řezání:

      Vyrovnejte vodicí lištu ke značce a upněte.

      Nastavte na ponorné pile hloubkovým dorazem hloubku zanoření a zvolte stupeň otáček 6.

      Zkraťte oblouk u značení.

      Opakujte na opačné straně, jak je popsáno.

      Důležité: Pilový kotouč se při zanořování ještě nesmí dotýkat obrobku, jinak hrozí nebezpečí zpětného rázu.

      +

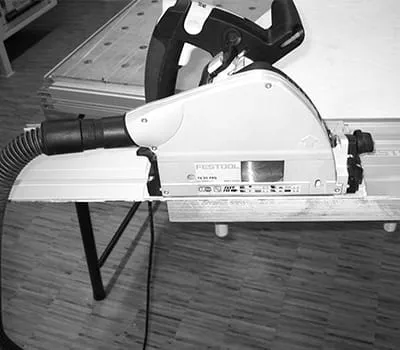

      Zkrácení oblouku
