Frézování bočnic schodiště pomocí univerzální frézovací šablony
Popis
V tomto příkladu použití bude představeno řešení, které při frézování připouští maximální flexibilitu a lze ho jednoduše nastavit na požadované rozměry.
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-
V příkladu se popisuje frézování bočnic schodiště se zapuštěnými stupnicemi bez podstupnic pomocí víceúčelové frézovací šablony MFS.
-

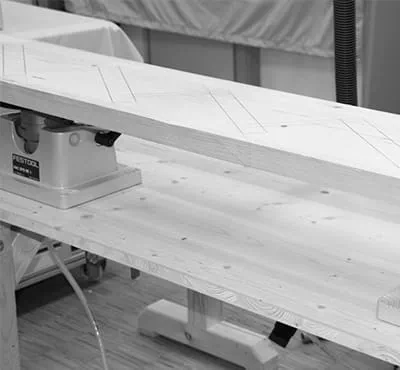

Bočnici schodiště je potřeba bezpečně položit a upnout, k čemuž se ideálně hodí vakuový upínací systém FESTOOL. Ten umožňuje upnutí bez způsobení poškození a především posouvání MFS po bočnici bez rušivých svěrek.
Postup
-

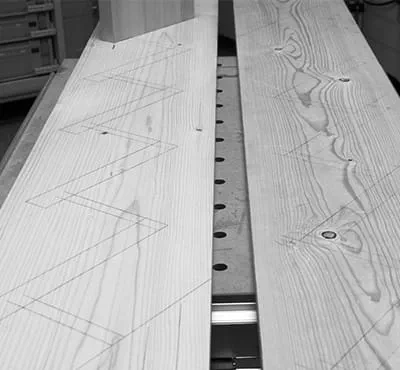

Nejprve se bočnice schodiště orýsuje v závislosti na sklonu schodiště a hloubky stupnice.
-

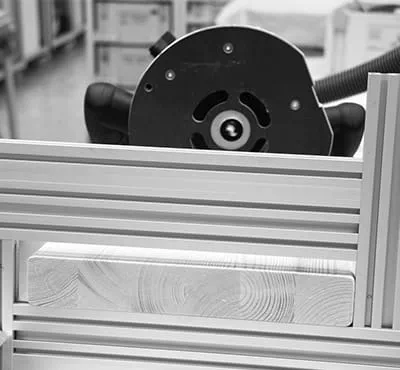

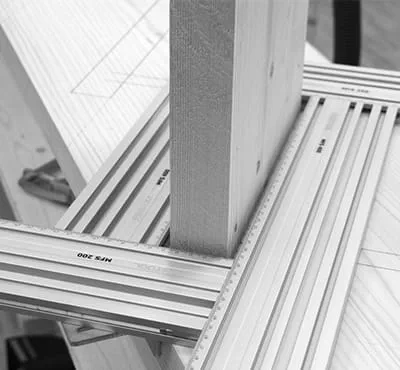

Poté se nastaví MFS. Šablona se musí nastavit v délce a šířce větší o rozdíl průměrů kopírovacího kroužku a frézy, než je použitý průřez stupnice.
-

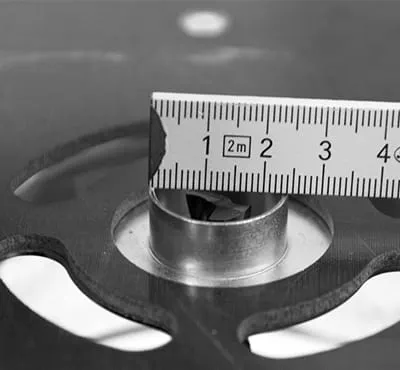

Například:
Hloubka stupně = 264 mm
Tloušťka stupně = 42 mm
Průměr kopír. kroužku = 24 mm
Průměr frézy = 12 mm
Nastavení MFS:
Hloubka: 264 mm + (24 mm – 12 mm) = 276 mm
Tloušťka: 42 mm + (24 mm – 12 mm) = 54 mm
-
Na rovných bočnicích schodiště je možné namontovat dodané dorazové úhelníky, na kterých se pak šablona může posunout k další frézovací poloze. Šablona se fixuje vždy dvěma svěrkami.
-

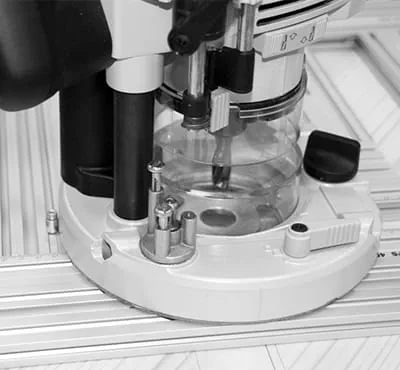

Po namontování frézy se nyní nastaví požadovaná hloubka frézování, nasadí se kopírovací kroužek a frézka se nasadí na šablonu.
Následně se běžící stroj zanoří do dřeva a provede se frézování, které je možné rozdělit do několika kroků.
Začnete-li s levou bočnicí schodiště, musíte pro pravou bočnici schodiště šablonu přiložit zrcadlově otočenou a znovu nastavit dorazové úhelníky.
-

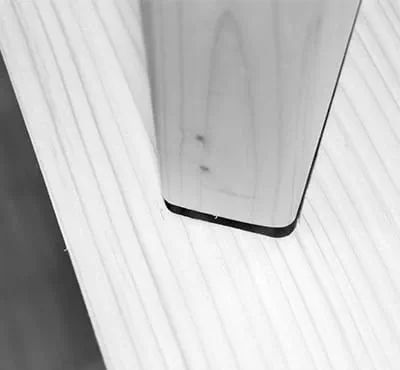

Po frézování je možné na zkoušku namontovat schodišťové stupně.
-

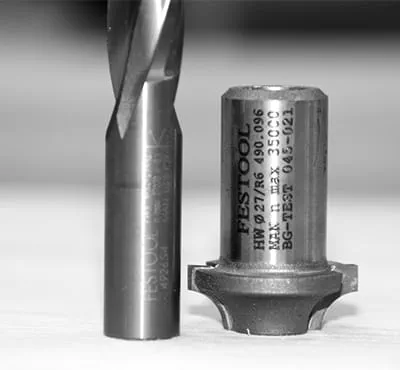

Tip: Průměr frézy by se měl zvolit tak, aby odpovídal pozdějšímu poloměru rohu stupnic.
Například poloměr rohů = R 6 mm
Použitá drážkovací fréza = D 12 mm
-

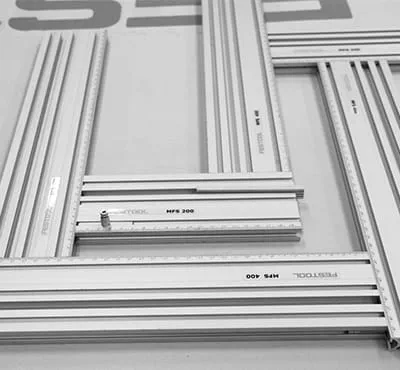

Tip: Doplněním o pár prodlužovacích profilů je možné MFS sestavit tak, aby bylo možné frézovat stupnici a podstupnici na jedno upnutí.
-
Především u zapuštěných schodišťových stupňů, které mají eventuálně ještě vertikální podstupnici, je zhotovení šablony velmi zdlouhavé.

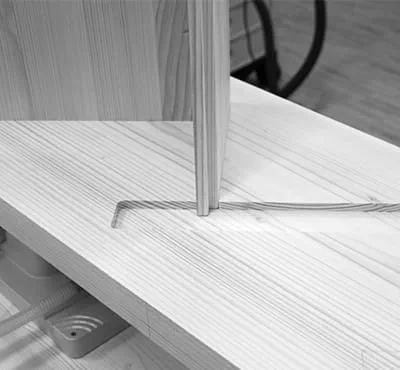

S víceúčelovou frézovací šablonou MFS je tak možné s každou frézkou na schody a horní frézkou snadno vyfrézovat bočnice schodiště.
Největší užitek pro uživatele přináší použití celého systému FESTOOL.
-
