Frézování drážek modulovou hranovou frézou

Frézování drážek
Pro výrobu nábytku nebo vnitřního vybavení jsou drážky často frézovány pro lícované připojení jednotlivých dílů. Tento názorný příklad ukazuje, jak lze vyfrézovat drážku do dřeva, a nabízí podrobný návod krok za krokem. Tímto způsobem může být v několika krocích vyfrézována do dřeva vhodná prohlubeň.

    Popis

    Ať už pro zadní stěny, pásy, nebo regály, při výrobě nábytku se často stává, že musí být vyrobeny drážky.
    Pro optimální výsledek při frézování jsou rozhodující dobré vedení a čistý řez nářadí.

    Díky modulové hranové frézce MFK nabízí firma Festool rychlou a jednoduchou možnost frézování čistých drážek. Prostřednictvím integrovaného odsávání ve stolu frézky jsou dřevěné piliny ihned odváděny, a proto nevznikají téměř žádné nečistoty.

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Než začnete s frézováním, je nutné provést následující přípravné práce:

      • Nasaďte frézu podle návodu k obsluze.
      • Upozornění: Použijte frézy s pracovní délkou přizpůsobenou příslušné činnosti.

      +
      Nasazení frézy

    • Připojení nářadí k frézovacímu stolu:

      • Nasaďte nářadí na frézovací stůl
      • Utáhněte černý zajišťovací šroub na levé straně frézovacího stolu

      +

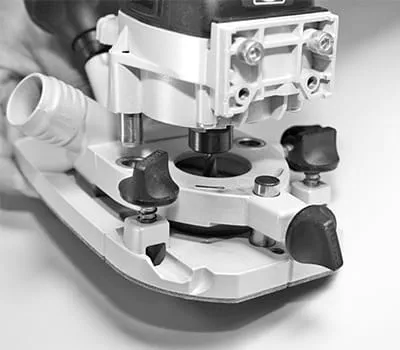

      Připojte nářadí k frézovacímu stolu

    • Nastavení hloubky frézování:

      • Povolte zajišťovací šroub na přední a zadní straně frézovacího stolu.
      • Nastavte hloubku frézování zeleným ovládacím kolečkem.
      • Zajišťovací šrouby opět zašroubujte.

      +
      Nastavte hloubku frézování.

    • Připevnění a nastavení paralelního dorazu před frézováním drážek:

      • Zasuňte vodicí tyče do frézovacího stolu a připevněte je černými šrouby.
      • Nasaďte paralelní doraz na vodicí tyče a v požadované vzdálenosti je zajistěte upevňovacími šrouby.

      +

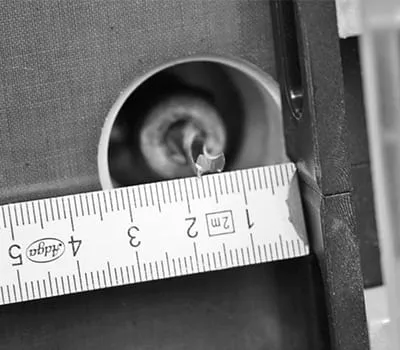

      Nastavení paralelního dorazu

    Postup

    • Modulová hranová frézka MFK je vhodná hlavně pro výrobu drážek pro zadní stěny.
      Při frézování drážek dbejte vždy na to, aby paralelní doraz dosedal čistě na hranu.

      Tip: Vzhledem k tomu, že se fréza při pohledu shora otáčí ve směru hodinových ručiček, doporučujeme vést frézu zleva doprava podél obrobku. Fréza se tak sama stáhne k paralelnímu dorazu a zabrání se tak rozbíhání drážky.

      +

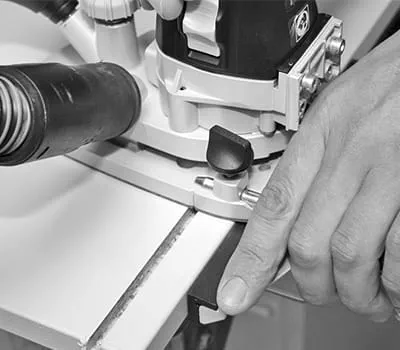

      Výroba drážek
