Frézování drážky do dřeva

Frézování drážky
Při výrobě nábytku je u dřevěných spojů nebo jiných konstrukcí zapotřebí drážka, kterou lze vyrobit pomocí horní frézky. Zde najdete návod na frézování drážky s popisem všech důležitých kroků pro frézování souvislých, přerušovaných nebo vložených drážek.

    Popis

    Frézování drážky je nezbytnou součástí práce s horní frézkou. Drážky jsou obvykle vytvářeny pro vedení pohyblivých částí nábytku nebo pro vytvoření dřevěných spojů. Precizní rovné provedení je proto velmi důležité.

    Frézování rovné drážky je s horní frézkou a vodicími lištami v kombinaci s multifunkčním stolem bezproblémové a rychlé.
    Frézovat je možné různě široké drážky. Pro tyto účely jsou nabízeny drážkovací frézy s různými průměry. Běžné velikosti se pohybují od 3 mm do 30 mm.

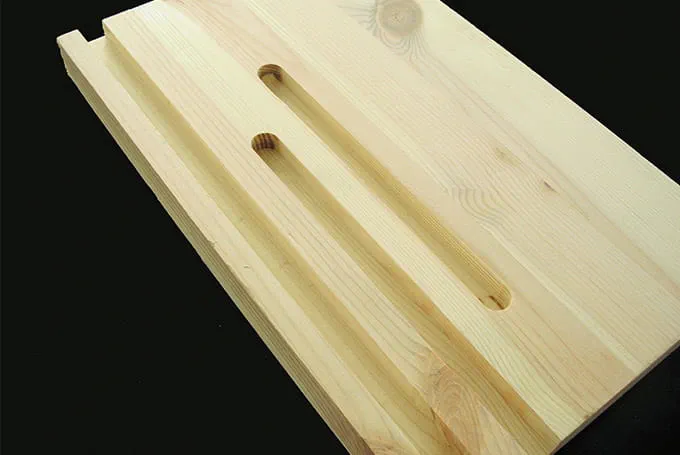

    V tomto názorném příkladu je popsáno frézování souvislých i přerušovaných jakož i vložených drážek.

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí/příslušenství

    Alternativně doporučujeme následující nářadí a příslušenství:
    V závislosti na potřebné šířce drážky může být použita jakákoliv jiná drážkovací fréza s vřetenem o průměru 8 mm. Při používání větších horních frézek mohou být použity frézy s průměrem vřetene až 12 mm.

    Příprava/nastavení

    • Pomocí návodu k obsluze nastavte vodicí lištu a úhlový doraz přesně do pravého úhlu.
      Nastavte vodicí lištu podle tloušťky obrobku.
      Obrobek:
      Vyznačte osovou čáru drážky na obrobek.
      U přerušované drážky:
      Vyznačte obrysové čáry kolmo k osové čáře.

      +

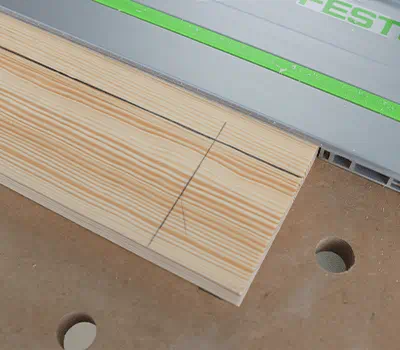

      Nastavení vodicí lišty a úhlového dorazu

    • Minimální vzdálenost x mezi středem frézy a hranou vodicí lišty závisí na průměru frézy a vypočte se následujícím způsobem:

      x = (průměr frézy v mm / 2) + 2 mm

      2 mm je nutné při frézování přidat jako jistotu.

      U drážkovací frézy 12 mm činí tudíž vzdálenost od vodicí lišty 8 mm.

      Pro vyrovnání nástroje se použije značka na stole frézky.

      +

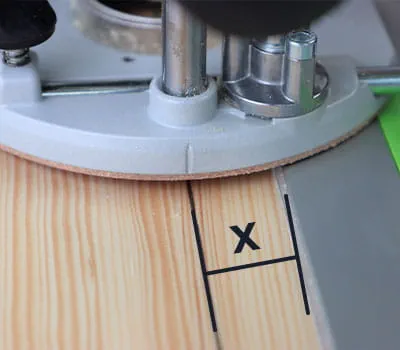

      Vzdálenost od vodicí lišty

    • Nastavení horní frézky:

      Nasaďte frézu do kleštinového pouzdra do minimální hloubky upnutí (značka na vřetenu) a utáhněte ji.

      Namontujte vodicí doraz FS na horní frézku.

      Nasaďte OF na vodicí lištu.

      Nastavte požadovanou hloubku frézování. Pomocí revolverového dorazu je možné předem nastavit až tři hloubky frézování.

      Nastavte boční vzdálenost horní frézky od vodicí lišty (viz výpočet, v příkladu x = 8 mm u drážkovací frézy 12 mm).

      Vyrovnejte značku na stole frézky ke středové čáře.
      Kontrola: Značka by měla být na začátku a konci drážky vždy na středové čáře.

      Položte opěru na horní frézce na povrch obrobku a utáhněte ji.

      +
      Nastavení horní frézky

    • Pro souvislé, resp. vložené drážky použijte dorazy vodicí lišty proti zpětnému rázu.

      Zajeďte frézou do příslušné polohy, kde je drážka ohraničena, a připevněte zde před frézováním doraz proti zpětnému rázu.

      Nastavte otáčky podle tabulky v návodu k obsluze.

      Připojte odsávací hadici.

      +

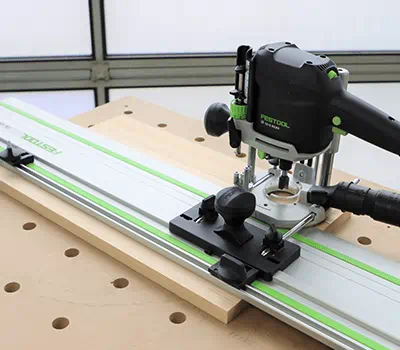

      Doraz proti zpětnému rázu

    Postup

    • Při práci s MFT a přesně nastaveným dorazem se obrobek přiloží, zafixuje a upne k liště dorazu.

      Nasaďte horní frézku na lištu.

      Zapněte horní frézku a posuňte ji na přednastavený hloubkový doraz před obrobek, najeďte do hloubky nebo ji u vložených drážek ponořte do obrobku.

      POZOR: Fréza se nesmí při zapnutí horní frézky dotknout obrobku.

      Pro frézování drážky veďte horní frézku k nastavenému ohraničení nebo u souvislé drážky za okraj obrobku.

      Aby se během frézování zabránilo štěpení dřeva na konci obrobku, je nutné použít dřevěnou zábranu.

      Postup opakujte tolikrát, dokud nemá drážka správnou hloubku. Tři přednastavené hloubky frézování na revolverovém dorazu jsou přitom velmi užitečné.

      +

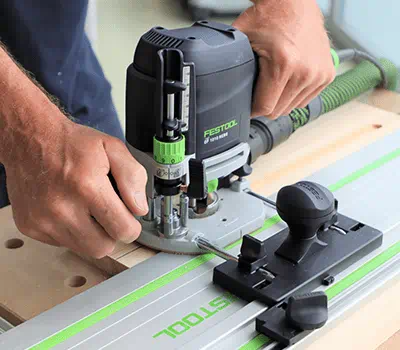

      Frézování drážky pomocí horní frézky
