Vyspravit suky a otvory ve dřevě horní frézkou

Vyspravení otvorů ve dřevě

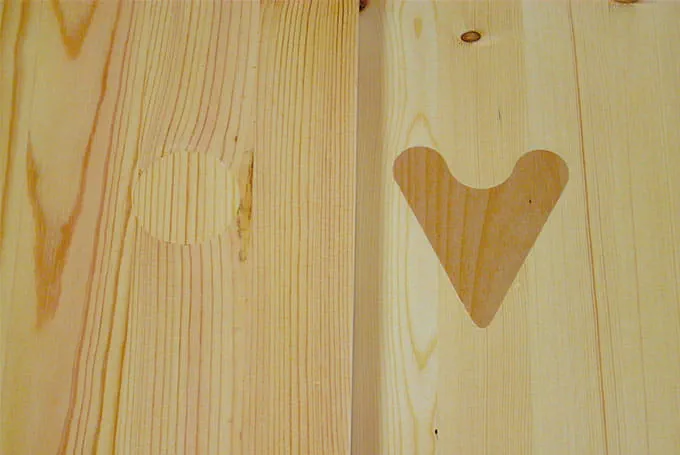

Oprava suků nebo vyspravení různých otvorů v dřevěných deskách je velmi důležité při výrobě obrobků nebo nábytku. Tento názorný příklad popisuje, jak můžete v několika málo krocích opravit díry ve dřevě tak, že z prkna s podobným vzhledem vytvoříte vhodné vyspravovací zátky. To také umožňuje uzavřít různě tvarované dřevěné otvory a vytvořit téměř neviditelné přechody.

    Popis

    S horní frézkou, drážkovací frézkou a dvěma kopírovacími kroužky lze vyrobit rozmanité vložky nebo provést vyspravovací práce, jako například opravy různých otvorů ve dřevě. Princip je založen na kopírovacích kroužcích různých velikostí, velký kroužek se používá pro frézování vybrání a malý kroužek pro frézování vložky. To znamená, že oba kopírovací kroužky musí být nastaveny na určitý průměr drážkovací frézy, aby vybrání i vložka do sebe přesně zapadaly. Tato technika je obzvláště vhodná v případě, že je nutné uzavřít velké suky, resp. vyspravit křídlové suky stejným dřevem. Přitom lze zvolit zcela libovolný tvar i velikost vyspravovací zátky ze dřeva. Tato technika nabízí ovšem také rychlé a především zcela precizní výsledky při výrobě různých druhů vyspravovacích vložek.

    Zapotřebí je následující materiál:

    vzor, resp. šablona pro kopírování pomocí kopírovacího pouzdra

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Abyste mohli opravit velké otvory ve dřevě, proveďte následující přípravy:

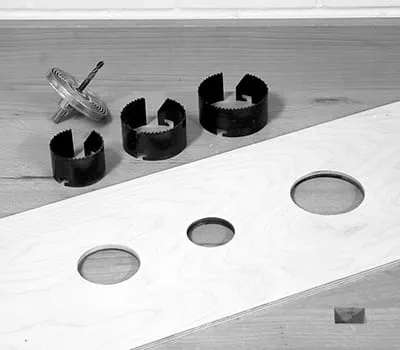

      Nejprve vytvořte šablonu z překližky nebo vícevrstvého multiplexu o tloušťce 9–10 mm, která bude později zpracována kopírovacími kroužky.

      Velmi užitečná je šablona s několika velkými otvory vyvrtanými do dřeva pomocí děrovací pily pro vrtačku. Podle velikosti vypadlého suku můžete zvolit otvor odpovídající velikosti a díru po suku vyspravit.

      Pak je kopírovací kroužek o velikosti 40 mm upevněn dvěma šrouby pomocí středicího trnu pod horní frézku.

      Následně se upne drážkovací fréza s průměrem 8 mm.

      +
      Vyhotovení šablony

    Postup

    • Položte šablonu na obrobek a vyrovnejte otvory pro vyspravení přesně směrem ke středu suku. Potom ji dvěma šroubovými svěrkami pevně připevněte na obrobek a pracovní plochu. Dbejte na to, aby horní frézka při vyspravování nenarazila do šroubových svěrek.

      +
      Oprava otvorů soustředně k suku

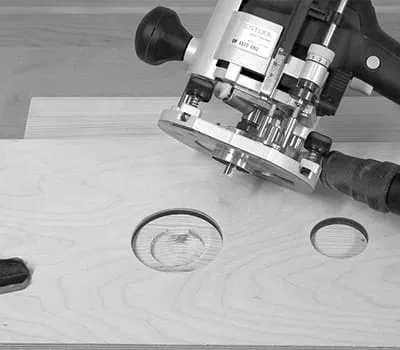

    • Připojte zařízení k vysavači a zanořte nářadí dolů, dokud se fréza nedotkne povrchu obrobku. Nastavte hloubku frézování pomocí revolverového dorazu a stupnice přibližně na 6–8 mm. Posuňte frézu opět nahoru do výchozí polohy. Zapněte ji až nyní a potom zanořte frézu do obrobku. Vyfrézujte kruhové vybrání z obrobku po směru hodinových ručiček. Fréza je vedena přesně v otvoru šablony pomocí kopírovacího kroužku.

      +
      Připojení vysavače

    • Vyhledejte prkno, které barvou a žilkováním odpovídá místu, které jste právě vyfrézovali. Tužkou na něm vyznačte vhodné místo a na tomto místě upněte pomocí šroubových svěrek šablonu se stejným otvorem.

      +
      Vyhledání vhodného prkna

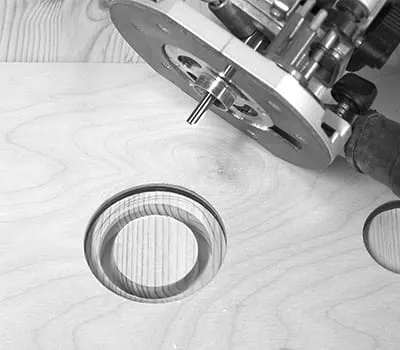

    • Následně vyměňte kopírovací kroužek o velikost 40 mm za kroužek o průměru 24 mm. Pro přesné vycentrování kopírovacího kroužku použijte bezpodmínečně středicí trn. Potom znovu upněte drážkovací frézu o velikosti 8 mm do horní frézky. Nastavte hloubku frézování na revolverovém dorazu přibližně na 12–15 mm. Položte frézku na šablonu a posuňte kopírovací kroužek na otvor. Nyní zapněte frézku a zanořte frézu do obrobku. Posouvejte horní frézku po směru hodinových ručiček, s lehkým tlakem na šablonu, dokud nebude vyfrézována kruhová zátka. Jeďte s horní frézkou bezpodmínečně po směru hodinových ručiček, abyste tlačili na šablonu, a ne pryč od ní.

      +
      Výměna kopírovacího kroužku

    • Zátka nesmí být z prkna vyfrézována kompletně, aby se ve fréze nehýbala a stala se tak nepoužitelnou. Proto je zbytek vyřezán nahrubo přímočarou pilou.



      +
      Vyřezání zbytku nahrubo přímočarou pilou

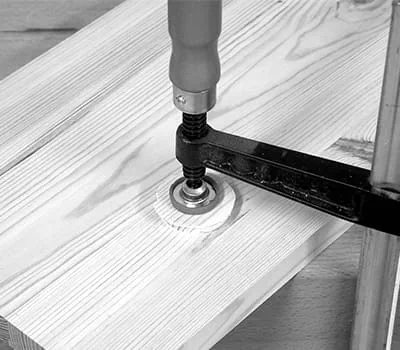

    • Tento špalíček se pak přilepí bílým lepidlem do vybrání a pevně upne pomocí svěráku po dobu cca 60 minut.

      +
      Natření špalíčku bílým lepidlem

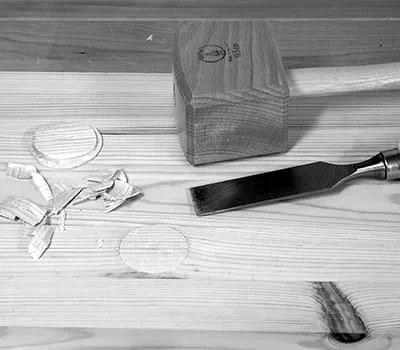

    • Poté opatrně odstraníme přesahy dlátem nebo ručním hoblíkem.

      +
      Odstranění přesahu dlátem

    • Jemnou práci při opravách přenecháme nejlépe excentrické brusce. Bruska dodá opravenému místu dokonalý vzhled a zaručí co nejhladší přechod do dřeva.

      +
      Vyspravení excentrickou bruskou

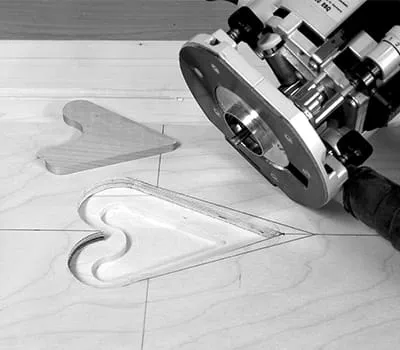

    • Tuto techniku lze použít také v případě, že musí být určité tvary vloženy do dřevěného povrchu nebo se vyskytují nepravidelné dřevěné otvory. Přeneste jednoduše tvar na šablonu a vyřízněte jej děrovací nebo přímočarou pilou. Potom odstraňte všechny nerovnosti pilníkem na dřevo, protože v opačném případě by byly tyto nerovnosti při zpracování šablony kopírovacím kroužkem přeneseny i na obrobek. Potom vyfrézujte s menším kroužkem, ale se stejnou frézou vyspravovací vložku. Přitom mohou různé druhy dřeva a barvy vytvářet zajímavé kontrasty.

      +
      Oprava nepravidelných otvorů ve dřevě
