V tomto příkladu použití společně vytvoříme zapuštěnou odklápěcí desku pro přihrádku v dýhované desce stolu, která umožňuje hned po práci chytře uložit notebook a používat stůl pro jiné účely. Přihrádku lze používat také pro uložení jiných předmětů. Protože vyříznutá část se znovu namontuje jako odklápěcí kryt a nechceme změnit žilkování, musí být řez vpravo a vlevo od pilového kotouče naprosto bez otřepů. Pomůže nám při tom ponorná pila s předřezem.
Konec chaosu při homeoffice
Chytrá zarovnaná odklápěcí deska ve stole zabezpečuje pořádek a flexibilitu díky integrovanému úložnému prostoru pod deskou.
Řezání bez otřepů s ponornou pilou.
Popis
Kvůli nedostatku místa nebo ale také kvůli dekoračním účelům můžeme relativně jednoduše namontovat do stolu / pod stůl, za stěnu/výklenek odkládací přihrádku, která je chytře schovaná a dá se důmyslně využít. V našem případě je to deska z dýhované dřevotřísky. Desku požadované velikosti je třeba vyříznout na obou stranách bez otřepů, protože se pak přesně na toto místo znovu nasadí jako odklápěcí deska. Získáme tak čistý vzhled a odklápěcí deska téměř nebude vidět.
- Stůl /deska stolu, např. vícevrstvá deska (není nutná hranová páska / hrany se nemusí olepovat)
- Stůl / deska stolu, např. dýhovaná dřevotříska (navíc hranová páska / musí se olepit hrany)
- Deskový materiál na úložnou přihrádku
- 2 závěsy
- Volitelně ostré dláto
- Pokud si přejete: uzávěr, např. magnetický uzávěr nebo systém push to open
- Držák notebooku pro vysunutí
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

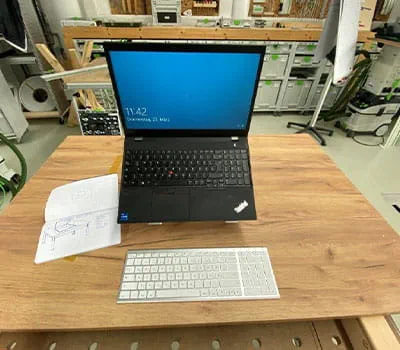

Nakreslení plánku
Nakreslete si hrubý plánek, kde má být odklápěcí deska umístěná, a zapište si rozměry. V přední části plochy nechte trochu místa, např. na klávesnici a myš.
-
Přesné rozměry přihrádky
Zamyslete se, jak hluboká má být přihrádka a co všechno v ní chcete uložit. Zohledněte rozměry notebooku. Nyní vyznačte pravoúhlý výřez.
-
Upevnění desky stolu

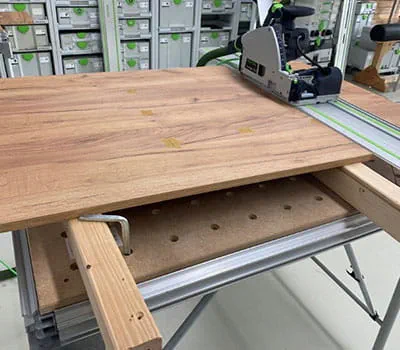

V našem případě pracujeme s dýhovanou deskou stolu. Tu je třeba upevnit na pracovní stůl ve vyšší poloze, abychom do něj neřezali (viz obrázek).
-
První nastavení pro perfektní řez s ponornou pilou
Nasaďte vodicí lištu na vyznačené místo. Použijte dvě pákové nebo šroubovací svorky pro upevnění vodicí lišty na desku stolu. Pak nasaďte na lištu ponornou pilu s předřezem a nastavte bez vůle vodicí čelisti. Nastavte předřez vycentrovaně vůči hlavnímu pilovému kotouči, jak je popsáno v návodu k obsluze pily.
-
Aktivace předřezu

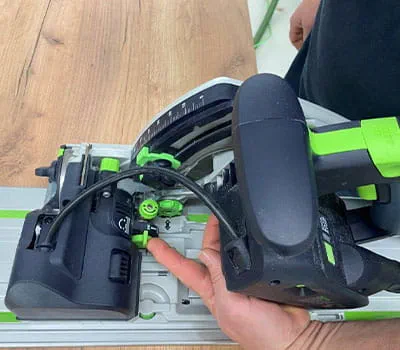

Pro vyříznutí vnitřní plochy jsou nutné dva kroky, abychom dosáhli perfektního řezu až do rohů. To znamená, že nejprve provedeme předřez a v druhém kroku řez hlavním pilovým kotoučem. K tomu nejprve aktivujeme předřezávací kotouč nastavením přední páčky na „ON“. Předřezávací kotouč je nyní aktivovaný.
-
Deaktivace hlavního pilového kotouče

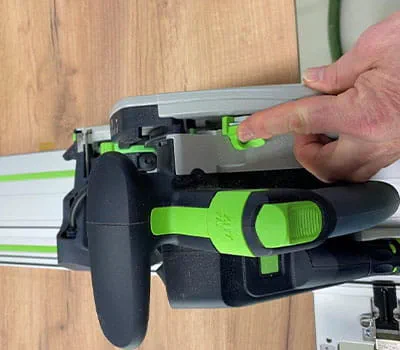

Hned poté deaktivujeme páčkou nahoře na pile hlavní pilový kotouč tím, že ho zablokujeme.
Postup
-
Nasazení pily pro předřez
Předřezávací kotouč má stejně jako hlavní pilový kotouč značky na krytu pily pro určení začátku a konce vystupujícího pilového kotouče (začátek a konec řezu). Nasaďte pilu tak, aby značka byla zarovnaná se značkou na stole (viz fotku). Nyní proveďte pilou předřez podle prvního ze čtyř vyznačení. Předřez proveďte podle pohledu a jako pomůcku používejte vždy značku na krytu. Poté následuje hned řez hlavním pilovým kotoučem. Za tím účelem deaktivujte předřezávací kotouč a zrušte zablokování hlavního pilového kotouče.
-

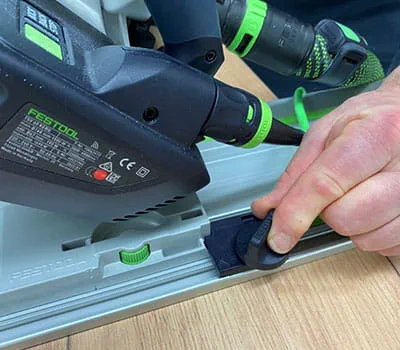

Volitelný doraz proti zpětnému rázu
Kvůli bezpečnému a přesnému zanoření na začátku řezu bez zaříznutí za vyznačením lze volitelně na lištu nasadit doraz proti zpětnému rázu tak, aby se pilový kotouč zařízl přesně u značky.
-

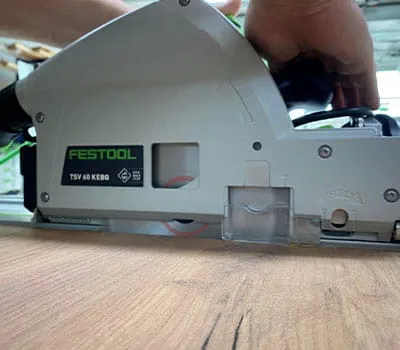

Řiďte se značkami na hlavním pilovém kotouči
Při plné hloubce řezu se můžeme i zde stejně jako u předřezu řídit značkami na krytu pro zanoření přesně na vyznačeném místě.
-
Řez hlavním pilovým kotoučem
Nyní provedeme řez podle vyznačení, opět podle pohledu. Díky průzoru je pilový kotouč perfektně vidět, takže dobře vidíme vyznačený konec.
-
Postup opakujeme, dokud pilou nevyřízneme odklápěcí desku

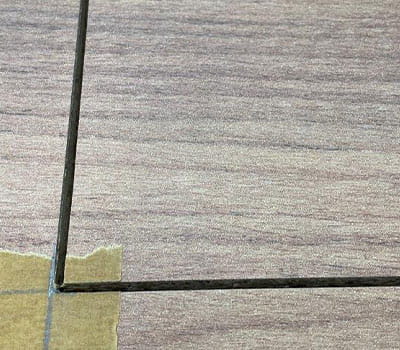

Opakujte jednotlivé kroky ke všem vyznačením výřezu (od přípravy a nastavení, kroky 5 a 6 až, po postup 1–4). Na obrázku je zřetelně vidět, jak je výřez čistý. Absolutně bez otřepů, což je u tohoto projektu velmi důležité.
-

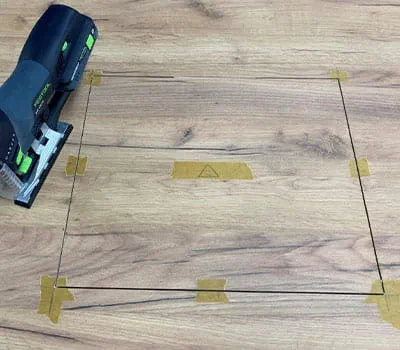

Příprava přímočaré pily pro rohy
Nyní se musí ještě úplně vyříznout rohy. Abyste i zde zabránili vytrhávání třísek, dbejte na to, abyste nepoužívali širší pilový plátek, než je pilový kotouč. Dbejte na správné nastavení na pile. Namontujte zábranu a vypněte kyvný zdvih.
-

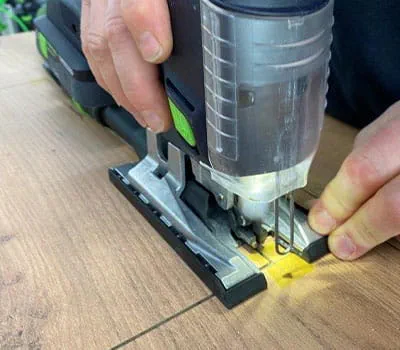

Opatrné vyříznutí rohů
Opatrně nasadíme pilový plátek a provedeme výřezy ve všech rozích. Poté se připraví hrany a olepovačka hran. Zde prosím také dodržujte návod k obsluze. Tento postup je ale nutný pouze tehdy, když se jako nosný materiál použije např. dřevotříska. U vícevrstvých desek lze následující kroky přeskočit (pokračujte krokem 15).
-
Olepení vnitřních hran stolu a odklápěcí desky tenkou hranou
Zde je třeba olepit vždy dvě protilehlé strany a poté je z obou stran ofrézovat, aby se olepovačka hran nikde nemohla zaseknout. V závislosti na tloušťce hrany se musí odklápěcí deska předem trochu seříznout. Malý tip: Přední hranu odklápěcí desky lze mírně šikmo seříznout, aby se snadněji otevírala a zavírala. (U vícevrstvé desky tento krok odpadá.)
-

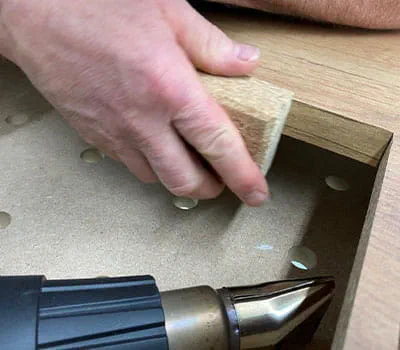

Volitelná alternativa: použít zažehlovací hranu
Pokud nemáte k dispozici olepovačku hran, nebo je na ni výřez příliš malý, můžete použít také zažehlovací hrany.
-
Ofrézování přesahů hran

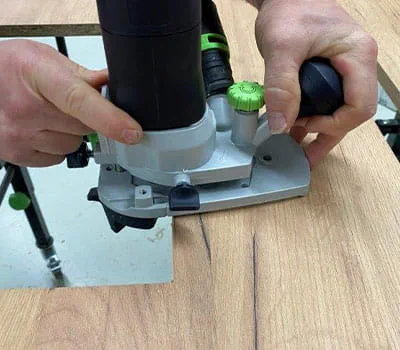

Pro odstranění případných přesahů nasaďte do frézky zaoblovací frézu a přesahující hrany ofrézujte do roviny podle popisu. (U vícevrstvé desky tento krok odpadá.)
-

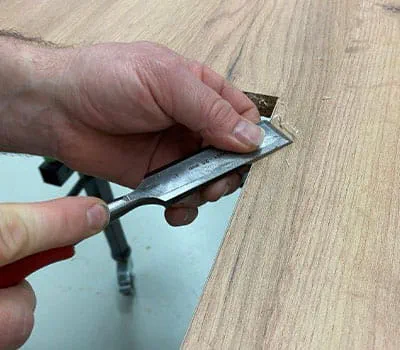

Přesahy v rozích opatrně odstraňte ostrým dlátem.
Poté ještě jednou zarovnejte škrabkou s odpovídajícím zaoblením.
-
Všechny díly mají nyní hotové hrany.
-
Krátká kontrola, zda všechno sedí.
-
Nasazení závěsů

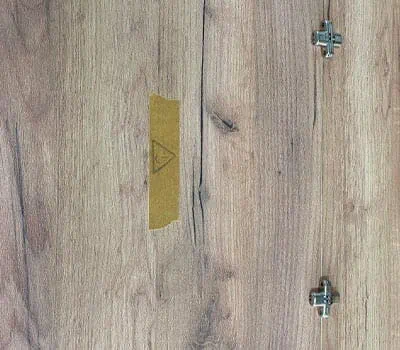

Vyznačte polohu závěsů na stole a na odklápěcí desce.
-

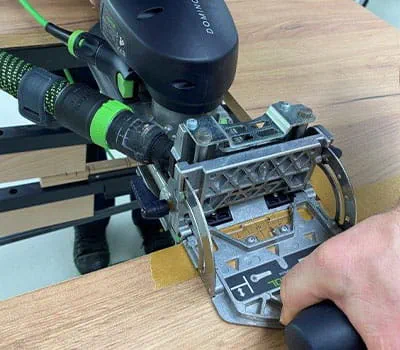

Vyfrézování otvorů pro závěsy
V našem případě se perfektně hodí 12mm fréza pro frézku na kolíkové otvory. Alternativně zde lze pro přesné vyfrézování otvorů pro závěsy samozřejmě použít také horní frézku.
-
Montáž závěsů
-
Výroba přihrádky

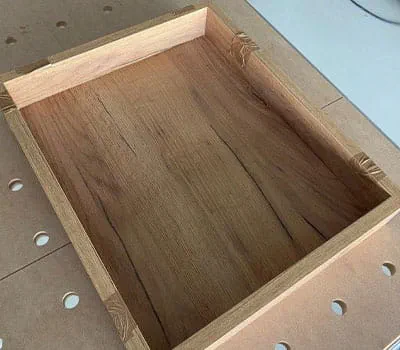

Podle přání zhotovte úložnou přihrádku s požadovanou výškou a všechny díly slepte. Podle požadovaného druhu uzávěru dbejte na odpovídající podložení odklápěcí desky. (Viz krok 19.)
-
Spojení přihrádky s deskou stolu

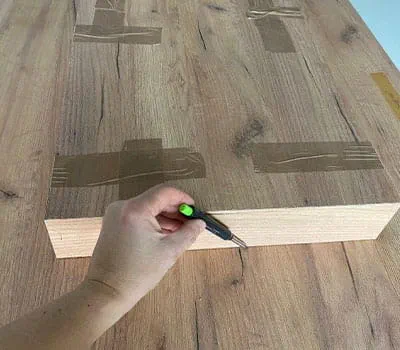

Otočte desku stolu (spodní stranou nahoru) a přiložte přihrádku na otvor. Nyní spojte díly přilepením nebo pomocí kolíků a upněte je, aby lepidlo zaschlo.
-
Montáž uzávěru přihrádky
Aby bylo možné odklápěcí desku otevírat a zavírat, aniž by to bylo vidět, opatří se např. magnetickým uzávěrem nebo otevíracím mechanismem push to open.
-

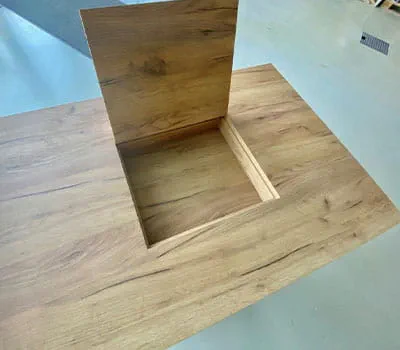

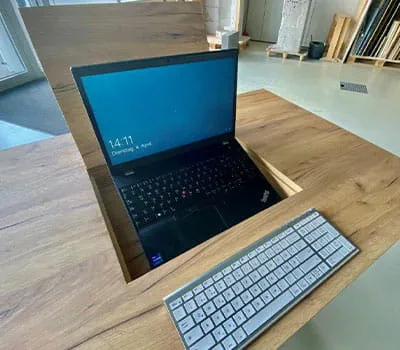

Použití úložné přihrádky v desce stolu

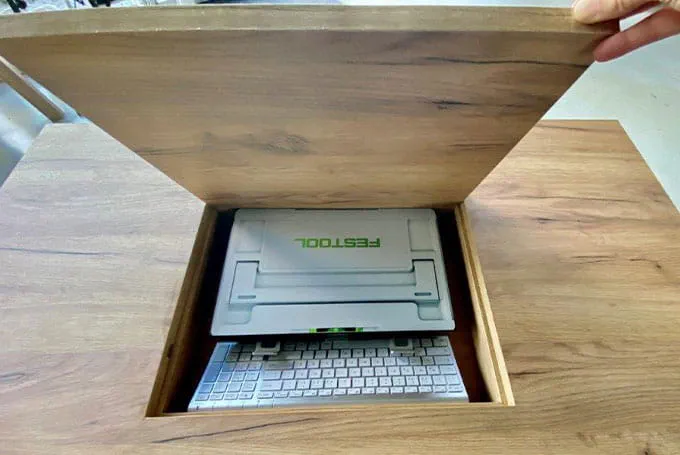

Vložte držák na notebook, na něj položte počítač a pusťte se do toho!
-

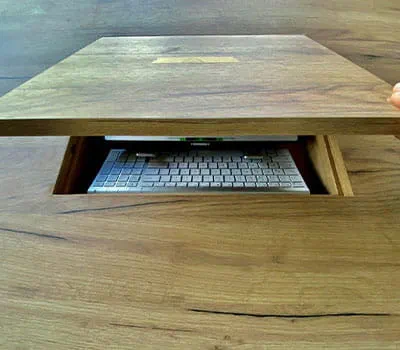

Po práci na homeofficu
Vše uložte do integrované přihrádky pod deskou stolu a zavřete desku.
-
