Frézování drážek pro automatická těsnění dveří
Popis

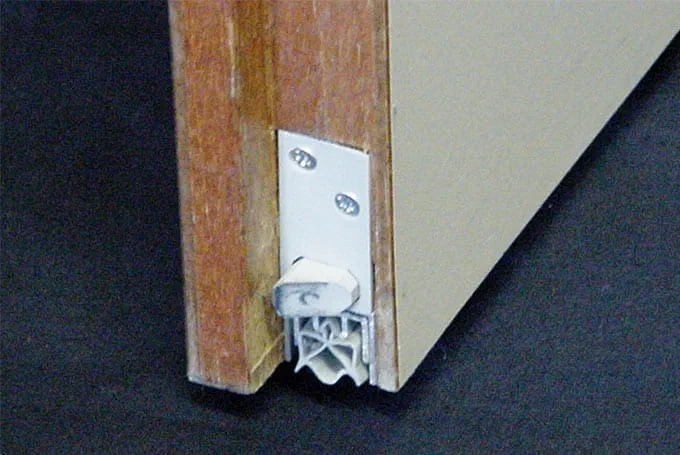

Automatická těsnění dveří se často používají u vchodových dveří do bytu a hlavně také ve správních a kancelářských budovách, jakož i ve školách aj. Výhodou tohoto těsnění dveří je, že se při zavření dveří spustí, a pokud jsou dveře zavřené, tlačí dolů k podlaze gumový profil. Při otevření dveří se gumový profil opět nadzvedne, a nedrhne tak po podlaze.
S frézovací pomůckou pro úzké plochy je možné vyfrézovat drážku na spodní straně dveří tak, aby nebylo nutné použít stacionární frézku.
V tomto názorném příkladu popisujeme, jak jednoduchá je práce s touto frézovací pomůckou pro úzké plochy a jak rychle lze s její pomocí provádět i náročnější práce.
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-
Frézovací pomůcku pro úzké plochy se zvolenou horní frézkou nastavíte následovně:
Zasuňte příslušnou frézu do horní frézky, šířka drážky se může produkt od produktu lišit.

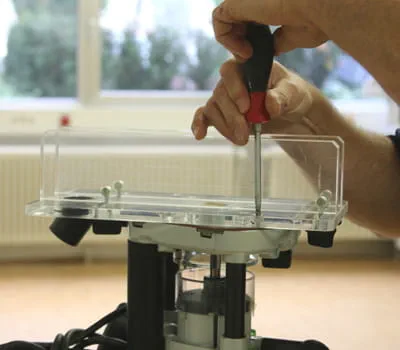

Jako další musí být do horní frézky připevněna frézovací pomůcka pro úzké plochy. Za tímto účelem jsou dodávány u příslušných fréz dva závitové šrouby. Pro vycentrování frézovací pomůcky pro úzké plochy na horní frézce je výhodné namontovat 30mm kopírovací kroužek. (Kroužek je součástí rozsahu dodávky frézy.)
-

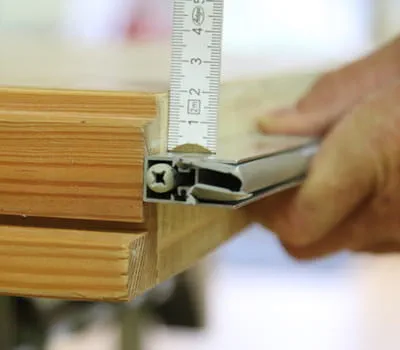

Při zaměření automatického těsnění dveří je třeba určit obě dvě vzdálenosti mezi vnějším rozměrem pouzdra a plochami dveří. Vyfrézujte těsnění dveří v oblasti drážky.
-

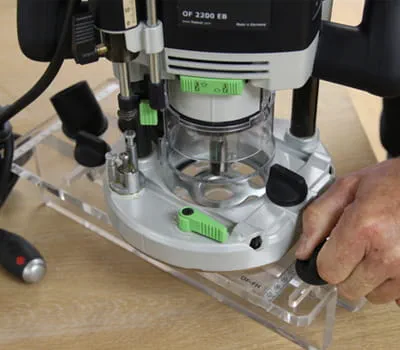

V dalším kroku musí být přeneseny rozměry vzdálenosti na měřítko frézovací pomůcky pro úzké plochy.
Aby mohla být horní frézka vedena bez vůle, musí celková vzdálenost nastavovacích ramen přesně odpovídat tloušťce dveří.
-
V dalším kroku položte frézované dveře na bezpečný podklad a případně je zajistěte šroubovou svěrkou proti sklouznutí.
Nyní nasaďte frézku s frézovací pomůckou pro úzké plochy na dveře.
V dalším kroku nastavte požadovaný rozměr hloubky frézování. Ta se může produkt od produktu lišit.
Připojte nyní 36mm sací hadici k frézovacímu zařízení.
Postup
-
Při frézování dbejte na následující:
Pokud jde o hloubku frézování, v žádném případě by neměl být proces frézování prováděn v jednom kroku. Doporučujeme postupovat při práci s OF 1400 v krocích po 10 mm. U OF 2200 můžete postupovat v krocích po 15 mm. Hloubka frézování je při každém procesu frézování silně závislá na materiálu. V případě masivních dubových dveří nesmí být hloubka frézování nastavena tak hluboko jako u jednoduchých interiérových dveří, u kterých je střední vrstva tvořena většinou z měkkého dřeva. Podle toho je nutné frézování několikrát opakovat.

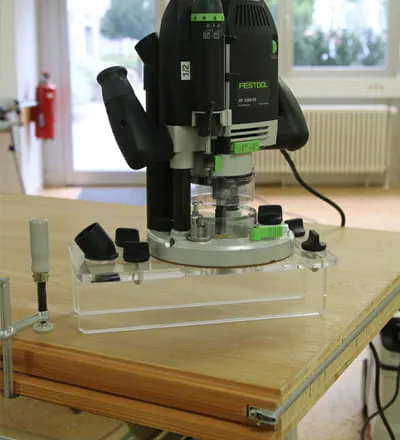

Frézujte vždy v opačném směru. To znamená, že posuv horní frézky musí být vždy veden v opačném směru k otáčení frézy.
Při frézování dbejte na to, abyste horní frézku a frézovací pomůcku pro úzké plochy drželi pevně a posouvali pomalu a rovnoměrně.
-

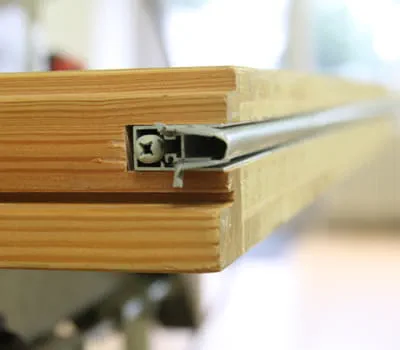

V posledním kroku se příslušné těsnění dveří (například Schallex, Kältefeind, Planet) našroubuje do drážky.
Tip: Frézujte drážku pro kování o 2–3 mm hlouběji, abyste měli větší vůli v případě, že dveře budou drhnout a bude nutné je zkrátit.
-
