Zahradní skládací stůl

Klasický a jednoduchý – přínos pro každou terasu
Zahradní skládací stůl

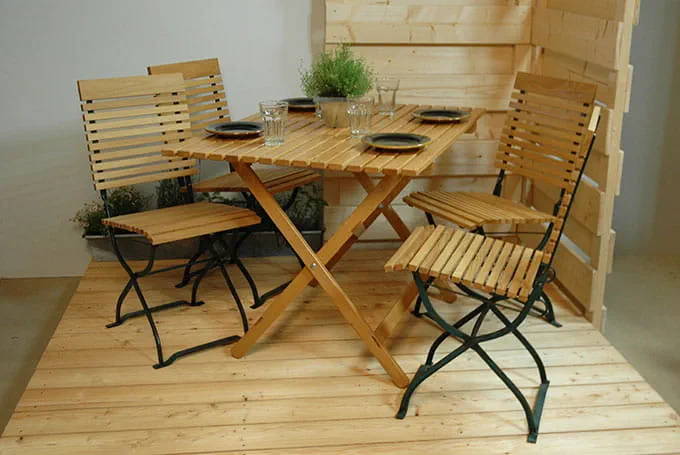

Vlastnoručně vyrobený skládací stůl ze dřeva, klasický a jednoduchého tvaru, je jistě kusem nábytku, který může obohatit i vaši terasu nebo zahradu. Princip skládacího stolu je pěkně starý. Tento stůl vychází z klasického tvaru a za použití nových materiálů a pracovních technik vznikne moderní kousek nábytku.

    Upozornění k materiálu

    Abychom vám zjednodušili výběr dřeva, na konci stránky jsme připojili tip ke dřevu. Na zobrazený stůl byl použit akát. Lepidlo je značky Ponal a jmenuje se „X-PERT Turbokleber“. Šrouby Spax jsou všechny z ušlechtilé oceli. U závitových šroubů lze použít šrouby z ušlechtilé oceli nebo mosazné šrouby.

    Potřebný materiál

    Dřevěný materiál:
    Pozice 1*: 15×: lišta desky stolu 1 100 × 45 × 20 akát (náš tip ke dřevu)
    Pozice 2: 2×: příčná lišta 800 × 45 × 20 akát
    Pozice 3: 2×: noha (s diagonální vzpěrou) 930 × 45 × 20 akát
    Pozice 4: 2×: noha 930 × 45 × 20 akát
    Pozice 5: 2×: příčná vzpěra krátká 742 × 45 × 20 akát
    Pozice 6: 1×: diagonální vzpěra krátká 845 × 45 × 20 akát
    Pozice 7: 2×: příčná vzpěra dlouhá 784 × 45 × 20 akát
    Pozice 8: 2×: pojistný špalík 70 × 20 × 15 akát
    Šrouby:
    Pozice 9: 4×: vratový šroub 50 mm M8 VA nebo Me
    Pozice 10: 8×: podložky M8 VA nebo Me
    Pozice 11: 4×: pružná podložka M8 VA nebo Me
    Pozice 12: 4×: matice M9 VA nebo Me
    Pozice 13: 30×: šrouby Spax délka 60 mm, tloušťka 4 mm, ušlechtilá ocel
    Pozice 14: 2×: šrouby Spax délka 30 mm, tloušťka 3,5 mm, ušlechtilá ocel
    Ostatní:
    Pozice 14: 1×: trubková vzpěra 764 D = 20 hliníková trubka
    Všechny údaje v mm
    * Pozice v nákresu

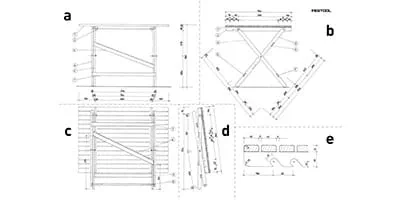

    Nákres konstrukčního plánu

    1. Celkový čelní pohled rozložený stůl
    2. Celkový boční pohled rozložený stůl
    3. Celkový čelní pohled složený stůl
    4. Celkový boční pohled složený stůl
    5. Pohled na detail desky stolu

    Pro konstrukční plán v měřítku stiskněte tlačítko

    Ke stažení
    Nářadí
    Příslušenství

    Postup

    Výroba zahradního stolu krok za krokem
    • Krok 1

      Uřízněte lišty na rozměr uvedený v seznamu materiálu. U řezů napříč vláknům by se měl používat jemný pilový kotouč (pilový kotouč s velkým počtem zubů, resp. pilový kotouč na překližku). Vyztužení pro podstavec (poz. 6)

      +
    • Krok 2

      se na obou stranách šikmo uřízne (25 stupňů). Aby bylo možné lišty snadněji přiřadit, označí se čísly ze seznamu materiálu. Nejprve se vyvrtají otvory 8 mm pro sklápěcí

      +
    • Krok 3

      mechanismus. Vyznačte si přesné polohy otvorů. Při vrtání obou otvorů pro zarážky nastavení výšky byste je měli pro zabránění vytrhávání třísek buď z obou stran vrtat do poloviny, nebo lištu upnout na odřezek dřeva.

      +
    • Krok 4

      Kuželovým záhlubníkem se 8mm vyvrtané otvory na obou stranách vystruží. Poté vyznačte středy 20mm otvorů. Při vrtání obou otvorů pro zarážky nastavení výšky byste je měli pro zabránění vytrhávání třísek buď z obou stran vyvrtat do poloviny

      +
      Vyvrtané otvor 8 mm s kuželovým záhlubníkem
    • Krok 4

      Slepte čtyři stěny. Na lepení použijte voděodolné lepidlo na dřevo nebo polyuretanové lepidlo. Navíc můžete slepené spoje ještě zafixovat vruty Spax 3,5 × 35 nebo hřebíky. Stěny špičky věže (poz. 12 + 13) se slepí stejným způsobem.

      +
    • Krok 6

      Spoje na podstavci jsou takzvaná přeplátování. To znamená, že se na každém prkně odebere polovina tloušťky materiálu a oba díly se pak zasunou do sebe. Vyznačte přesné polohy těchto spojů na nohách (poz. 3 + 4) a na vzpěrách (poz. 5, 6 + 7).

      +
    • Krok 7

      Existují různé varianty, jak vyrobit tyto spoje. Na následujících obrázcích jsou znázorněné tři způsoby. Podle toho, jaké nářadí máte k dispozici a jaký způsob práce vám lépe vyhovuje, můžete buď: použít ruční pilu a dláto, pracovat

      +
    • Krok 8

      s ponornou pilou a vodicí lištou, nebo použít stolní okružní pilu. Při práci s ručním nářadím se nejprve řeže podél nárysu směrem dolů a poté se dlátem vydlabe prostor uvnitř. Při práci s ponornou pilou a vodicí lištou se lišty upnou k sobě

      +
    • Krok 9

      a poté se ponornou pilou několika řezy vyřízne spoj. Tyto dva výše uvedené pracovní postupy můžete použít také u výřezů na vzpěrách nebo použijte stolní okružní pilu, jak je znázorněno.

      +
    • Krok 10

      Příčné lišty pod deskou (poz. 2) a nohy (poz. 3 + 4) se v rozích zaoblí. Za tímto účelem si vyznačte zaoblení pomocí kruhového předmětu nebo kružítka. Zaoblení se vyříznou přímočarou pilou a jemným pilovým plátkem na křivky.

      +
    • Krok 11

      Všechny podélné hrany na podstavci se zaoblí brusným špalkem nebo hranovou frézkou. Nezaoblujte místa, na kterých budou později spoje. Pro lepení podstavce se použije rychlé polyuretanové lepidlo. Je voděodolné a doba jeho vytvrdnutí činí cca 5 minut.

      +
    • Krok 12

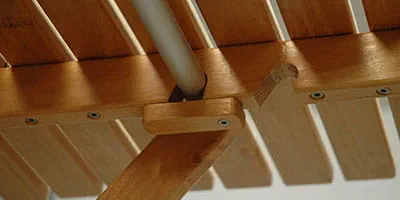

      Nejprve k oběma nohám přilepte hliníkovou trubku a poté přilepte dolní vzpěru. Celé to stáhněte svěrkami. Druhá část podstavce se slepí stejným způsobem.

      +
    • Krok 13

      Do příčných lišt (poz. 2) se pomocí ruční pily nebo přímočaré pily vyřežou zářezy pro nastavení výšky. Nyní zaoblete všechny lišty desky stolu (poz. 1). Poté lišty položte horní stranou dolů na pravoúhlý podklad a přisuňte je k sobě. Na jednu stranu se zarovnaně přiloží příčná lišta (poz. 2) a skládacím metrem se

      +
    • Krok 14

      změří přesah. Tento rozměr vydělte počtem mezer mezi lištami. Výsledek je přesný rozměr mezer mezi lištami desky. Nařezejte distanční špalíky s tímto rozměrem, které použijete při sešroubování desky. Upněte první lištu tak, aby byla jednou podélnou hranou a jednou příčnou hranou zarovnaná s vnější hranou podkladu.

      +
    • Krok 15

      Všechny lišty položte k sobě a vyznačte vzdálenost příčných lišt od kraje. Nejprve přišroubujte první a poslední lištu. Poté postupně pokládejte další lišty s distančními špalíky, do příčných lišt předvrtejte otvory o rozměru 4,5 mm a přišroubujte lišty pomocí šroubů Spax 4 × 60.

      +
    • Krok 16

      Ostrým dlátem odstraňte všechny zbytky lepidla a excentrickou bruskou a ručním brusným špalkem obruste drsná místa. Poslední zbroušení před povrchovou úpravou by se mělo provést se zrnitostí P 180. Poté se celý stůl jednou natře olejem odolným proti povětrnostním vlivům. Když je tento první nátěr suchý, zbrousí se brusným papírem

      +
    • Krok 17

      se zrnitostí P 240. Poté se hadrem nanesou ještě jedna nebo dvě další vrstvy oleje. Pro sešroubování dílů podstavce se použijí vratové šrouby z ušlechtilé oceli nebo mosazi, resp. strojní šrouby. Na místech, kde se matice dotýká dřeva, a mezi oběma pohyblivými díly podstavce se nasadí podložky. Použijte pojistné matice nebo

      +
    • Krok 18

      pod matice vložte pružné podložky, abyste zabránili samočinnému povolení matic. Abyste mohli stůl také přenášet, musí se jako pojistky pod oba zářezy přišroubovat dva dřevěné špalíky (poz. 9). Tyto špalíky se otočí vždy dopředu nebo dozadu, aby bylo možné vyndat hliníkovou trubku za zářezů.

      +
