Ptačí budka

Pastva pro oči a krmítko pro chladné zimní dny
Ptačí budka

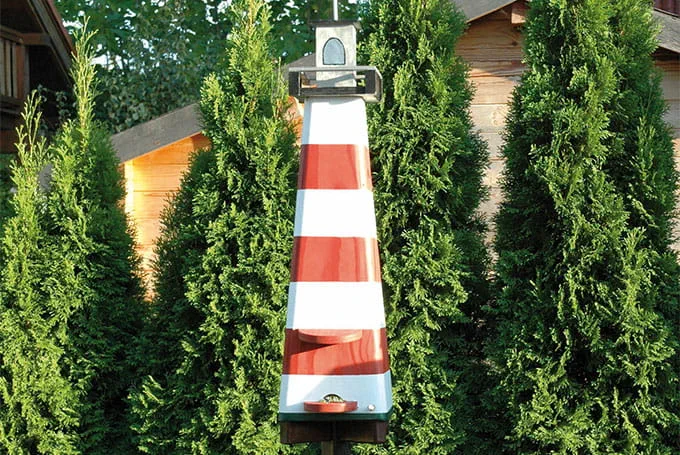

Pro spoustu lidí je samozřejmostí pomáhat opeřeným obyvatelům stromů v chladném ročním období. Zejména v zimě je radost pozorovat řádění našich tuzemských ptáků. Tvar ptačí budky je velmi variabilní. Může to být věž, hrázděná budka nebo boudička – možné je cokoli. Důležitá je ale vnitřní konstrukce, resp. skluz pro krmivo z vodovodních trubek. Díky tomuto skluzu je v krmítku vždy jen tolik krmiva, kolik ptáci sezobají, a nemůže dojít k znečištění krmiva trusem. Okénka, dvířka, bidýlka, stříšky a všechny ostatní díly lze vytvořit individuálně podle vlastního vkusu. Naše ptačí budka má podobu majáku. Základní materiál jsou voděodolné klížené překližky o tloušťce 15 a 6 mm. Na všechny šroubové spoje použijeme nerezové šrouby z ušlechtilé oceli. Skluz na krmivo je z normálních vodovodních trubek, které lze zakoupit v instalatérských potřebách.

    Potřebný materiál


    Dřevěný materiál:
    • Pozice 1*: 2×: délka stěny: 592; šířka: 207; tloušťka: 15; překližka
    • Pozice 2: 2×: stěna 592 × 177 × 15 překližka
    • Pozice 3: 1×: podlaha velká 208 × 208 × 15 překližka
    • Pozice 4: 1×: podlaha malá 177 × 177 × 15 překližka
    • Pozice 5: 1×: krmítko půlkruh D = 100 překližka
    • Pozice 6: 1×: stříška D = 120 překližka
    • Pozice 7: 2×: strana držák trubky 120 × 100 × 15 překližka
    • Pozice 8: 2×: podlaha držák trubky 90 × 50 × 15
    • Pozice 9: 1×: opěrka trubky 80 × 38 × 15 překližka
    • Pozice 10: 1×: plošinka 150 × 150 × 15 překližka
    • Pozice 11: 1×: upevnění špičky věže 58 × 58 × 15 překližka
    • Pozice 12: 2×: stěna špičky věže 120 × 70 × 6 překližka
    • Pozice 13: 2×: stěna špičky věže 120 × 58 × 6 překližka
    • Pozice 14: 1×: střecha špičky věže 90 × 90 × 6 překližka
    Šrouby
    • Pozice 15: 17×: SPAX délka: 35; tloušťka: 3,5
    • Pozice 16: 4×: SPAX délka: 25; tloušťka: 3,5
    • Pozice 17: 2×: SPAX délka: 16; tloušťka: 3,5
    Ostatní materiál
    • Pozice 18: 1×: redukce 75 × 50 plast
    • Pozice 19: 1×: trubka 250 × 50 plast
    • Pozice 20: 1×: trubka 150 × 50 plast
    • Pozice 21: 1×: koleno 30° šířka: 50 plast

    Všechny údaje v mm
    * Pozice v nákresu

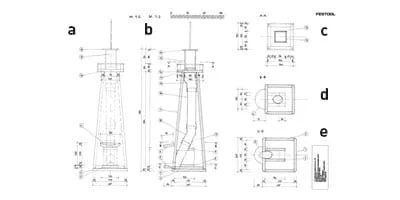

    Nákres konstrukčního plánu


    1. Čelní pohled řez
    2. Boční pohled řez
    3. Půdorys A-A
    4. Půdorys B-B
    5. Půdorys C-C

    Pro plánek v měřítku stiskněte tlačítko

    Ke stažení
    Nářadí
    Příslušenství

    Postup

    Ptačí budka krok za krokem

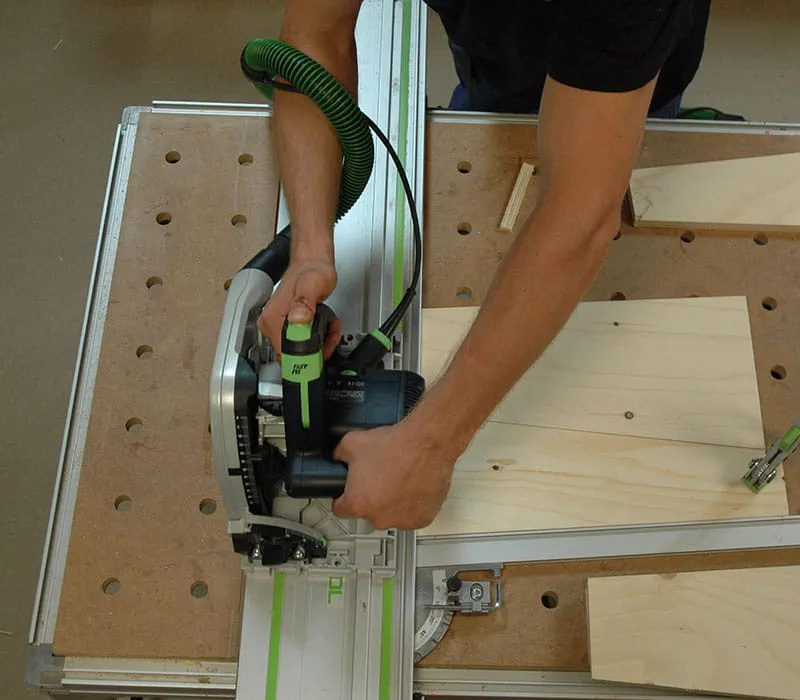

    • Krok 1

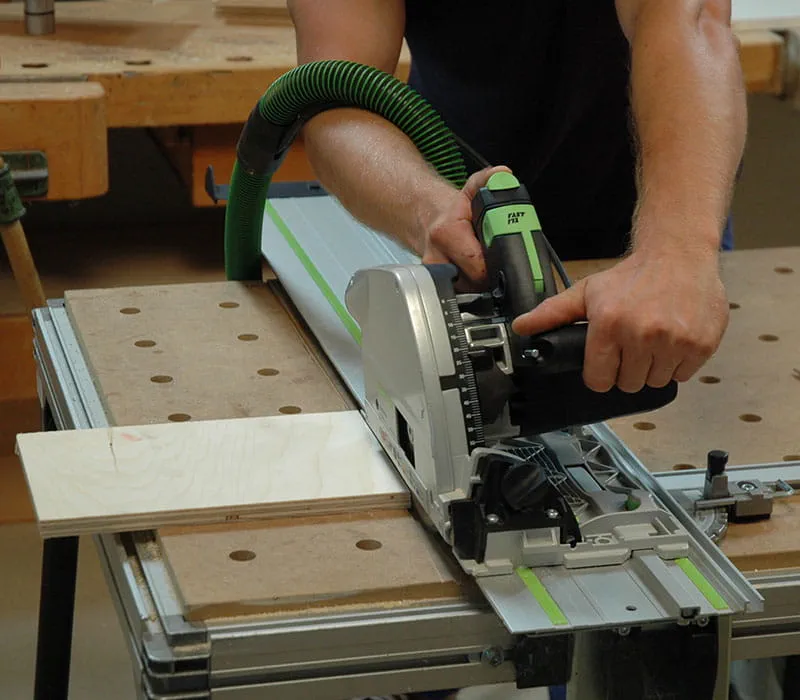

      Okružní pilou s vodicí lištou nebo stolní okružní pilou uřízněte překližku na rozměry uvedené v seznamu materiálu. Při řezání na multifunkčním stole, který je na obrázku, můžete nastavit dorazovou lištu šikmo na 5° a jednoduše a přesně tak uříznout stěny budky.

      +

    • Krok 2

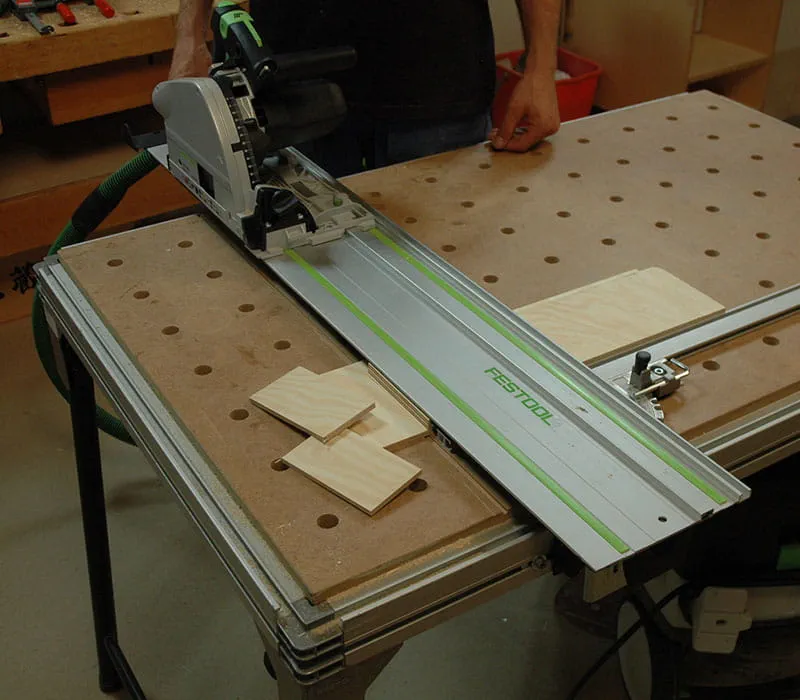

      Při řezání desek o tloušťce 6 mm musíte na stole použít pro podložení řezací podložku, protože minimální tloušťka s dorazovou lištou činí 15 mm.

      +

    • Krok 3

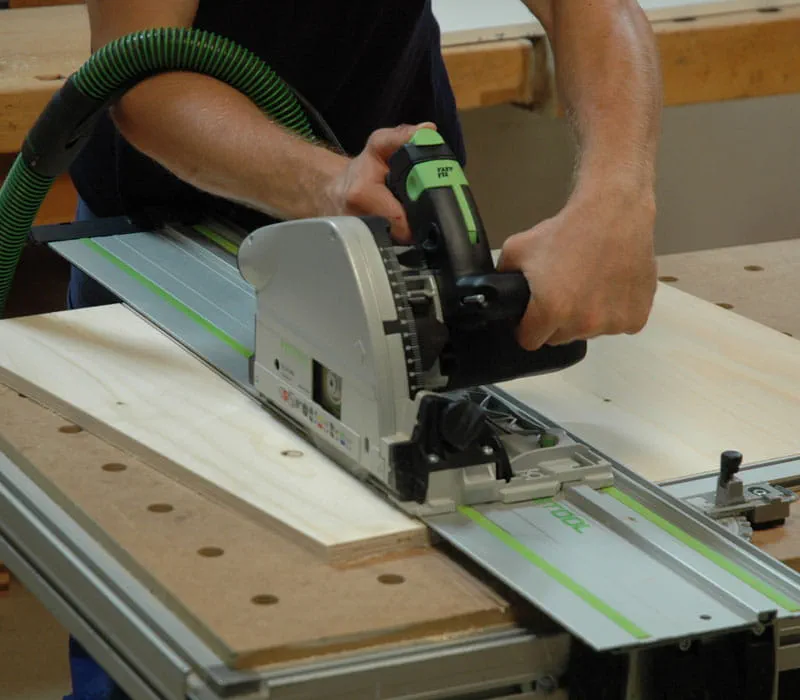

      Při řezání horní a dolní hrany stěn (poz. 1 + 2) se pilový kotouč nakloní o 5°. Je vhodné použít jako doraz druhou část stěny.

      +

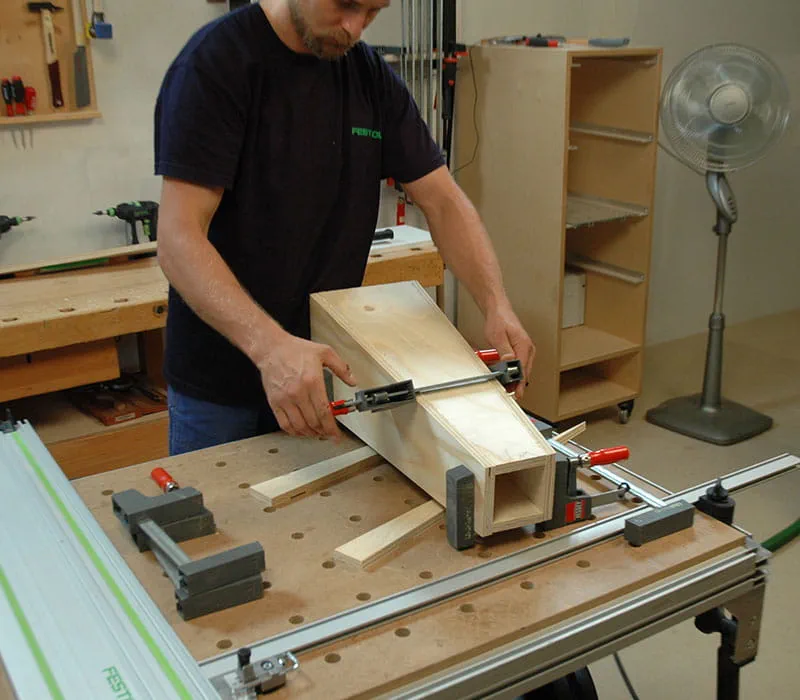

    • Krok 4

      Slepte čtyři stěny. Na lepení použijte voděodolné lepidlo na dřevo nebo polyuretanové lepidlo. Navíc můžete slepené spoje ještě zafixovat vruty Spax 3,5 × 35 nebo hřebíky. Stěny špičky věže (poz. 12 + 13) se slepí stejným způsobem.

      +

    • Krok 5

      Když lepidlo zaschne, stěny věže se zbrousí hrubým brusným papírem (zrnitost P 80). Uřízněte podlahové desky (poz. 3 + 4) věže. Menší podlahová deska se uřízne tak, aby přesně pasovala mezi stěny.

      +

    • Krok 6

      Větší deska je zarovnaná s vnějšími hranami věže. Všechny hrany podlahových desek jsou zkosené v úhlu 5°.

      +

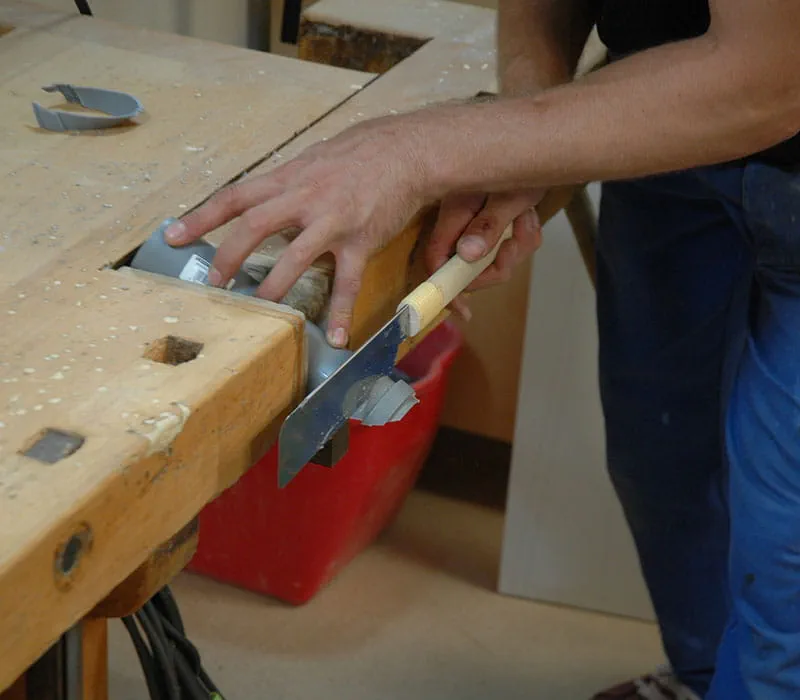

    • Krok 7

      Vodovodní trubku podržte ve věži a na dolním konci (poz. 17) vyznačte sešikmení, které se musí na trubce uříznout. Řezy lze provést pomocí ruční pily nebo úhlové brusky. Pro zarovnání se pak použije stacionární pásová bruska nebo pilník.

      +

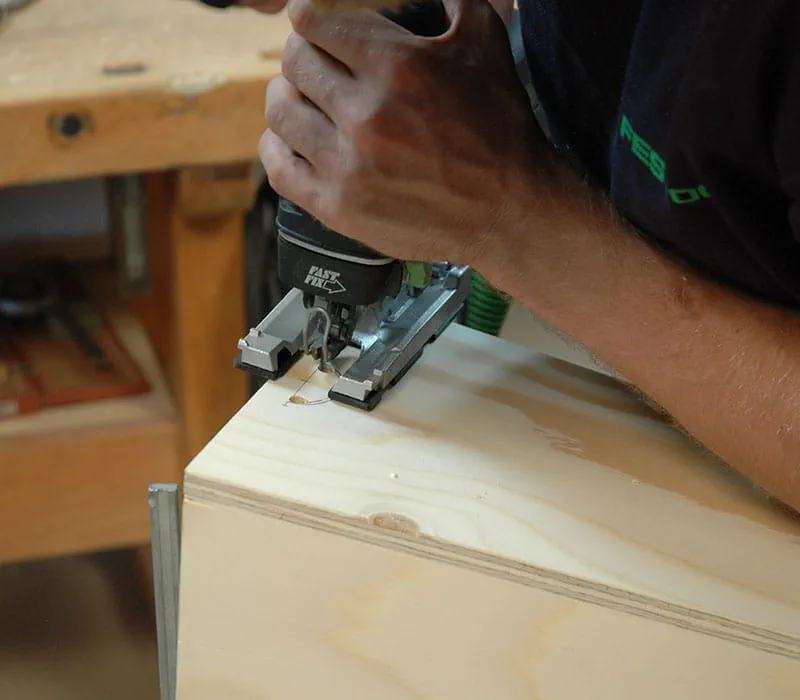

    • Krok 8

      Na věži vyznačte polohu otvoru pro krmivo. V každém dolním rohu vyvrtejte otvor o velikosti 8 mm a přímočarou pilou s pilovým plátkem na křivky vyřízněte oblouk. Sešroubujte jednotlivé díly držáku trubky.

      +

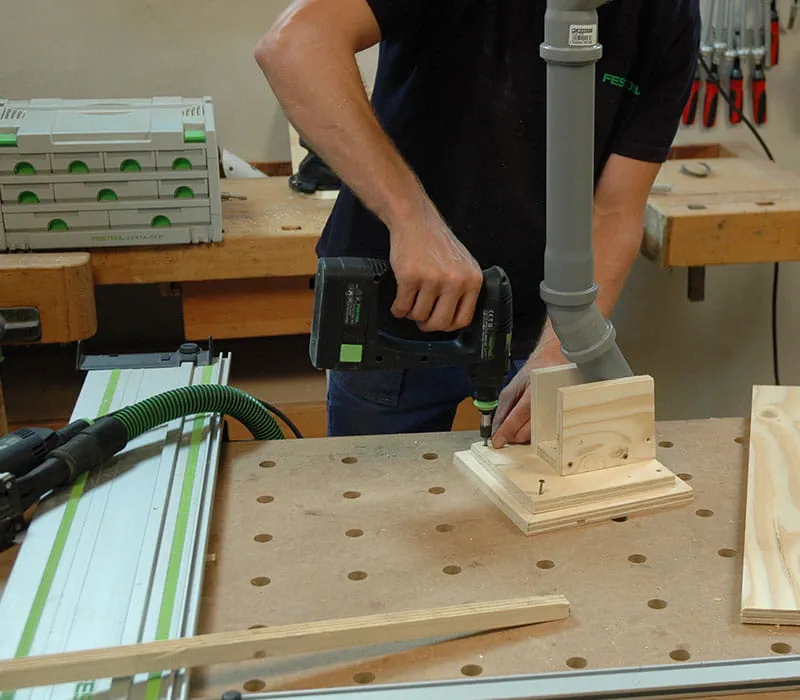

    • Krok 9

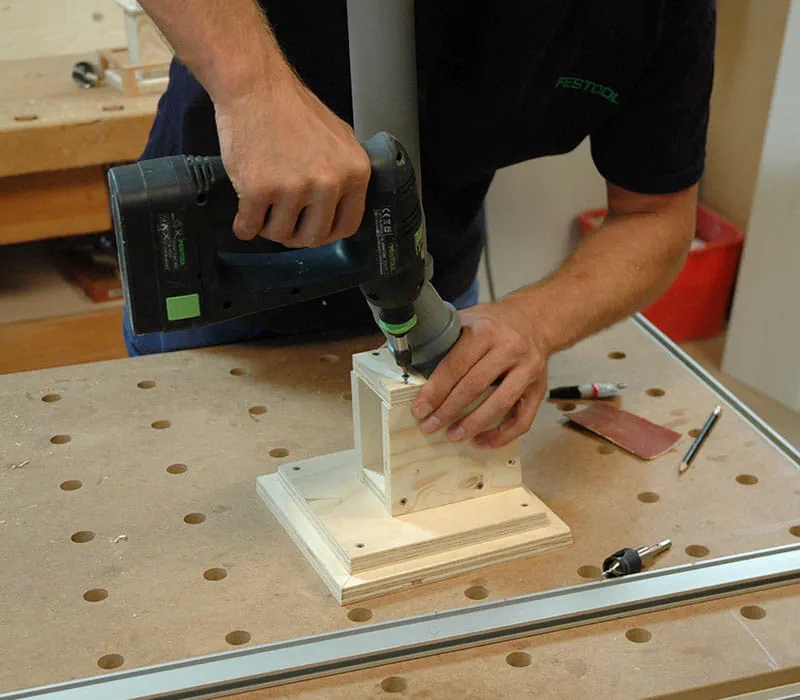

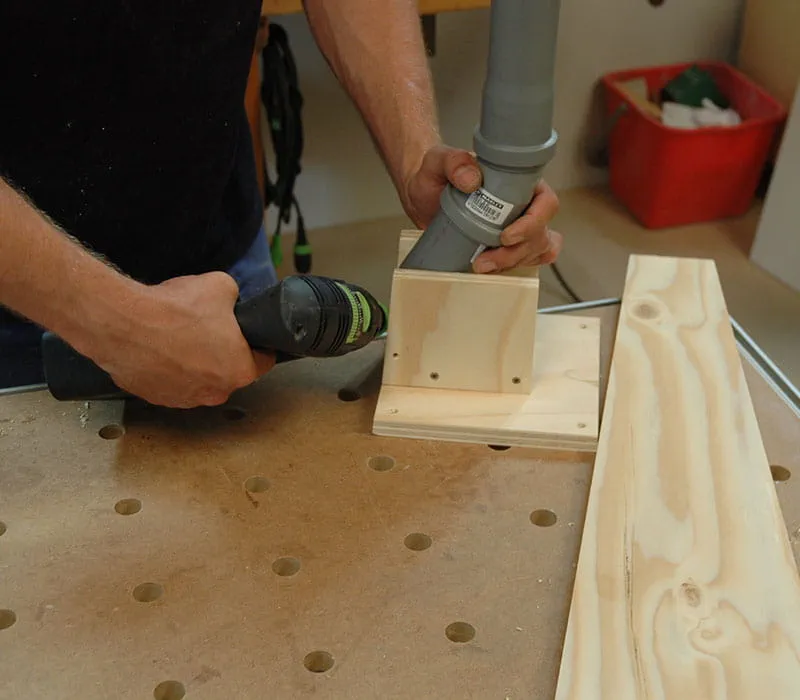

      Za tímto účelem se v bocích (poz. 7)  předvrtá otvor o velikosti 3,5 mm. Jednotlivé díly (poz. 7 + 8) se pak sešroubují pomocí vrutů Spax 3,5 × 35. Sešroubujte držák s malou podlahovou deskou. Trubka se na straně sešroubujte s držákem pomocí vrutů Spax 3,5 × 16.

      +

    • Krok 10

      Na velkou podlahovou desku nakreslete dvě úhlopříčky a umístěte malou podlahovou desku rohy přesně na čáry. Obě podlahové desky sešroubujte. Nyní na ně můžete postavit věž a zkontrolovat, zda pasuje otvor pro krmivo. V případě potřeby rašplí nebo přímočarou pilou otvor upravte.

      +

    • Krok 11

      Za trubku se na držák namontuje přídavná opěrka (poz. 9). Před otvor pro krmivo se ještě namontujte půlkruh jako sedátko a jako krmítko pro ptáky. Nad otvor pro krmivo přijde stříška, která bude chránit před deštěm. U prkna, ze kterého uříznete poz. 5 + 6, seřízněte jednu hranu šikmo v úhlu 5°. Tato hrana bude upevněná k věži.

      +

    • Krok 12

       V krmítku se Forstnerovým vrtákem (D = 35 mm) vyvrtá prohlubeň 5 mm. Jako vedení vrtáku slouží prkno s otvorem 35 mm. Nyní si nakreslete obrysy obou dílů a vyřízněte je přímočarou pilou. Oba díly se zevnitř sešroubují s věží.

      +

    • Krok 13

      Při ztvárnění špičky věže se fantazii meze nekladou. Na plošinku přišroubujte dřevěný špalík, na který můžete přilepit špičku věže. V rozích se lepidlem a hřebíky připevní úhlové lišty. Na tyto lišty se pak přilepí zábradlí.

      +

    • Krok 14

      Po dokončení špičky věže se tato špička připevní k věži pomocí šroubu, který slouží jako otočný bod. Pro naplnění trubky na krmivo uvnitř se celá špička jednoduše otočí na stranu.

      +

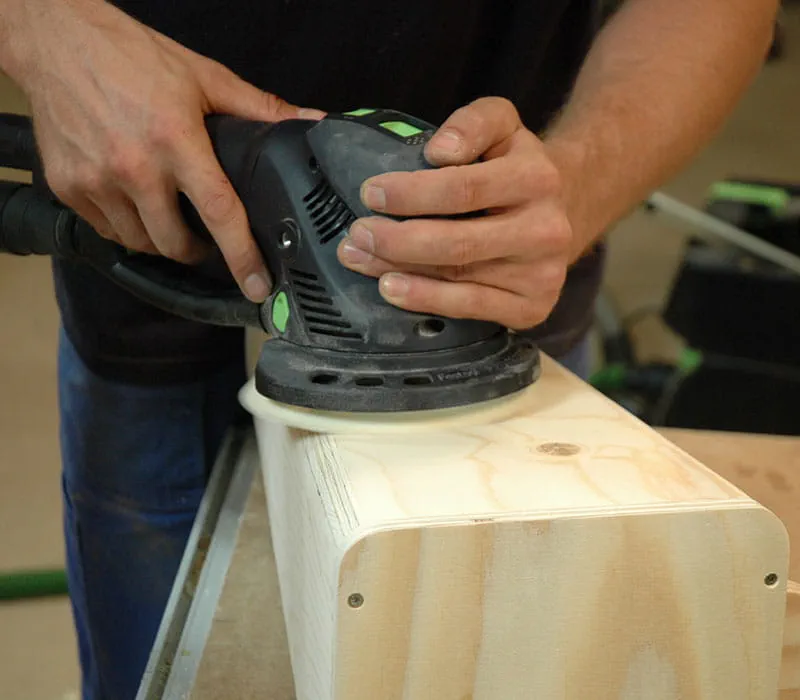

    • Krok 15

      Vnější rohy věže lze zaoblit pomocí horní frézky nebo ručního hoblíku. Pak všechny díly věže obruste ručním brusným špalkem a excentrickou bruskou.

      +

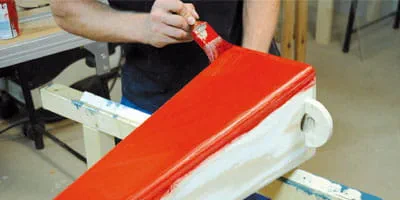

    Tip na povrchovou úpravu

    Dolní část věže se nejprve natře základním barevným odstínem (červená). Lepicí páskou se pak zakryjí místa, která mají zůstat červená. Nezakrytá místa se natřou bíle. Po odstranění lepicí pásky vzniknou velmi hezké pruhy. Celá špička se nejprve natře stříbrnou barvou a poté se oblepí a pokreslí štětcem. Obrysy a hrany se zvýrazní voděodolným popisovačem. Nakonec se povrch pro trvalou ochranu natře průhlednou lazurou.
