Psí bouda

Vlastní domov pro vašeho psa

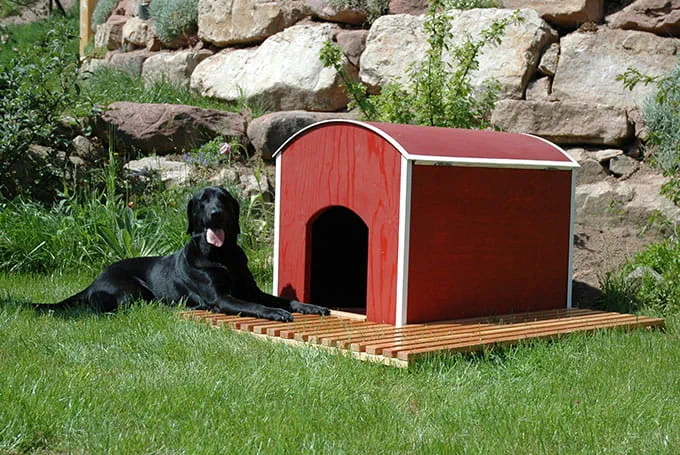

Psí bouda
Každé zvíře potřebuje svůj životní prostor, svůj revír, svou skrýš, svůj dům. U našeho konstrukčního plánu na psí boudu jde o přístřešek moderního pojetí. Pro život vašeho psa je důležité, aby měl vlastní útočiště, místo, které patří jenom jemu, kde si může schovávat kosti a hračky nebo jednoduše v klidu odpočívat. Pro vytvoření takového místa jsme navrhli psí boudu, která díky dvoustěnné konstrukci s izolací poskytuje dostatečnou ochranu a teplo i ve chladných dnech. Rozměry boudy jsou přizpůsobené pro psa o velikosti labradora, pro menší nebo větší psy je lze jednoduše upravit. Výroba je malý rodinný projekt. U většiny prací je dobré mít pomocníky. S trochou trpělivosti udělají svému psovi velkou radost i méně zkušení.

    Potřebný materiál

    Podlahová deska
    • Pozice 1*: 1×; spodní strana délka: 966; šířka: 656; tloušťka: 4; bednicí deska
    • Pozice 2: 1×; horní strana; 900 × 590 × 4; bednicí deska
    • Pozice 3: 2×; podélná lišta 900 × 35 × 4; smrk; bednicí deska
    • Pozice 4: 3×; příčná lišta 520 × 35 × 20; modřín
    • Pozice 5: 1×; práh; 320 × 33 × 24; modřín

    Přední/zadní stěna

    • Pozice 6: 2×; vnější strana; 695 × 638 × 9; BFU 100
    • Pozice 7: 2×; vnitřní strana 695 × 590 × 4; bednicí deska
    • Pozice 8: 4×; postranní lišta; cca 590 × 35 × 20; modřín
    • Pozice 9: 4×; horní oblouková lišta: cca 350 × 35 × 20; modřín
    • Pozice 10: 2×; boční lišta dveří; 325 × 35 × 20; modřín
    • Pozice 11: 2×; oblouková lišta dveří; cca 210 × 35 × 20; modřín

    Boční stěny

    • Pozice 12: 2×; vnější strana; 966 × 551 × 9; BFU 100
    • Pozice 13: 2×; vnitřní strana; 948 × 551 × 4; bednicí deska
    • Pozice 14: 4× podélná lišta; 448 × 35 × 20; modřín
    • Pozice 15: 6×; příčná lišta; 481 × 35 × 20; modřín

    Střecha

    • Pozice 16: 1×; horní strana; 990 × 760 × 4; BFU 100
    • Pozice 17: 1×; spodní strana; 900 × 670 × 4; bednicí deska
    • Pozice 18: 3×; střešní trámek; 635 × 140 × 18; bednicí deska
    • Pozice 19: 2×; okrajová lišta; 900 × 35 × 30; modřín

    Kování

    • Pozice 20: 4×; rohová lišta bílá; 590 × 25/25 × 2; plast
    • Pozice 21: 4×; kulisový závěs, pozinkovaný

    Podkladový rošt (rozměry přizpůsobit individuálně)

    • Pozice 22: 4×; nosný trám; 1 450 × 50 × 60; modřín
    • Pozice 23: 8×; latě dlouhé; 1 650 × 80 × 20; modřín
    • Pozice 24: 7×; latě krátké; 650 × 80 × 20; modřín
     Všechny údaje v mm
    * Pozice v nákresu

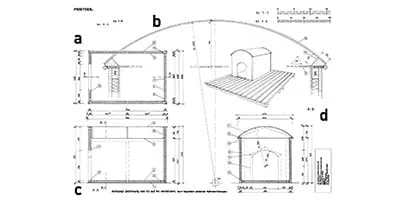

    Nákres

    Půdorys a řezy M 1 : 4
    Detail střechy M 1 : 1
    a: půdorys
    b: detail střechy
    c: řez A-A
    d: řez B-B

    Ke stažení
    Nářadí
    Příslušenství

    Další nářadí:



    • Špičák
    • Štětec
    • Lepicí páska
    • Lis na kartuše
    • Ruční pila



    Postup

    Výroba psí boudy krok za krokem
    • Krok 1

      Nechte si nařezat desky z překližky podle údajů v seznamu materiálu. Pokud si chcete jednotlivé desky nařezat sami, nejjednodušší je položit na zem jako podložky latě a poté desky uříznout pomocí ponorné pily a vodicí lišty. Ukázalo se, že je vhodné začít se stavbou obou bočních stěn

      +

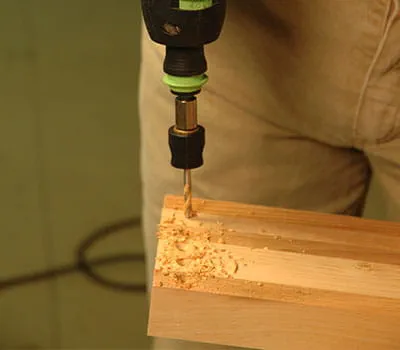

    • Krok 2

      a podlahy. Uřízněte hranoly (poz. 3, 4, 8, 14, 15) na uvedený rozměr. Pokud máte k dispozici pouze jiné průřezy, můžete je uříznout na potřebný rozměr pomocí stolní okružní pily. Před vrtáním otvorů se poloha vrtaných otvorů vyznačí na hranoly. Poté se sešroubují jednotlivé rámy pro nosnou konstrukci (velikost šroubů 4,5 × 80 mm).

      +

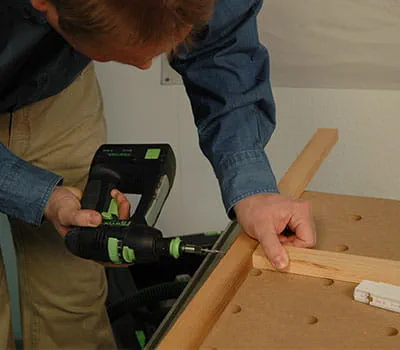

    • Krok 3

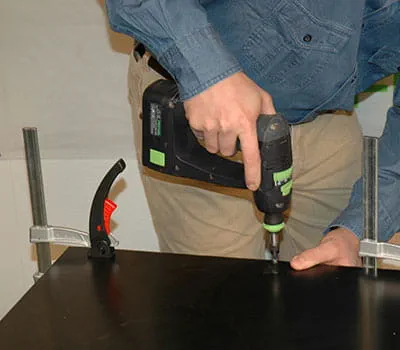

      Po sešroubování rámů nosné konstrukce nasaďte vnitřní obložení (poz. 2, 7, 13). Desky upevněte svěrkami a vyvrtejte otvory pro šrouby. Přišroubujte desky pomocí šroubů Spax (3,5 × 20 mm) k nosné konstrukci.

      +

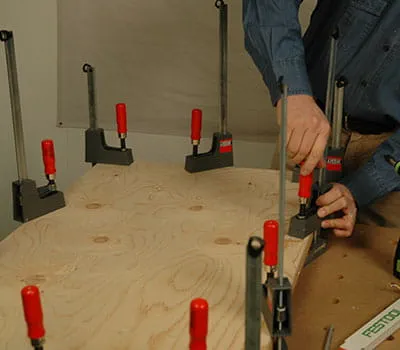

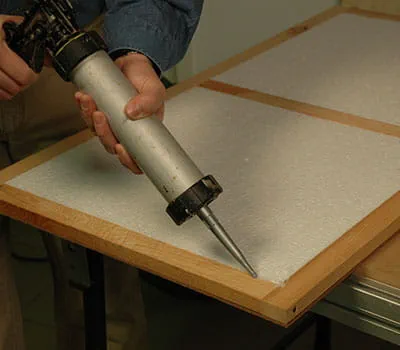

    • Krok 4

      Když jsou všechny vnitřní desky a podlahová deska (poz. 1) přišroubované, uřízněte polystyrenovou izolaci a desky vložte do rámečků. Nakreslete polohu nosné konstrukce na vnějších obloženích (poz. 6, 12). Ta se přilepí ke zbytku stěny (PU lepidlem). Nyní se jednotlivé díly stěny stáhnou svěrkami.

      +

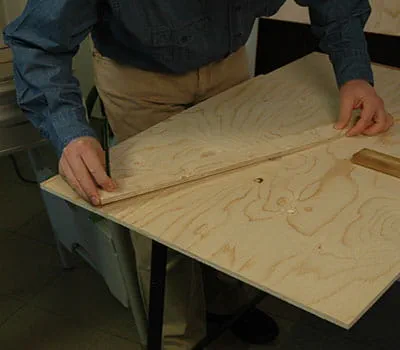

    • Krok 5

      Na vnější obložení štítu nakreslete střed pro poloměr oblouku střechy a dveří. Z pruhu překližky si vyrobte jednoduché kružítko (na jednom konci vyvrtejte otvor pro tužku, změřte poloměr od špičky tužky dozadu a vyvrtejte otvor D = 3,5). Tímto otvorem přišroubujte kružítko na vyznačeném středu.

      +

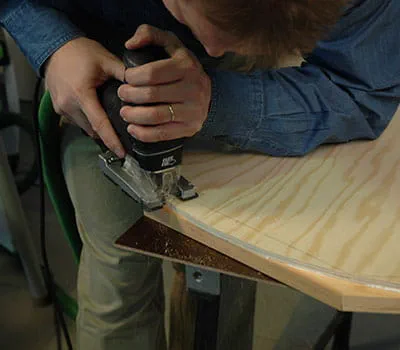

    • Krok 6

      Nyní lze nakreslit oblouk střechy a poté oblouk vstupních dveří. Pomocí přímočaré pily (pilovým plátkem na křivky) nyní uřízněte oba tyto oblouky a poté přeneste horní oblouk na zadní štítovou stěnu. I tu nyní vyřízněte do oblouku přímočarou pilou. Oblouk lze přenést také přímo z výkresu 1 : 1.

      +
    • Krok 7

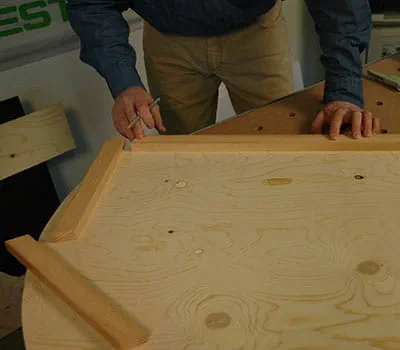

      Oba štíty k sobě upněte a hrubým brusným papírem obruste horní oblouk. Pokud máte horní frézku s kopírovacím kroužkem, můžete zaoblení štítových stěn také vyfrézovat. Vyznačte polohu nosné konstrukce (poz. 10, 11) na štítové stěny.

      +

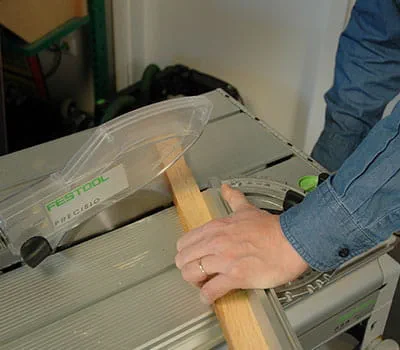

    • Krok 8

      Přitom je důležité, aby latě přesahovaly ven natolik, aby při pozdějším řezání zaobleného tvaru vznikla uzavřená horní hrana. Úhloměrem změřte přesně stupně, se kterými musíte lišty uříznout. Nastavte úhel ponorné pily a uřízněte první stranu lišt.

      +
    • Krok 9

      Uříznuté lišty položte na předtím vyznačená místa, vyznačte přesnou délku a uřízněte je.

      +
    • Krok 10

      Nyní jednu po druhé přilepte lišty na štítové prkno. K přednímu štítovému prknu se lišty připevní stejným způsobem. Uřízněte také lišty na dveřích a přilepte je. V dalším kroku se upraví polystyrenové desky a vnitřní obložení.

      +
    • Krok 11

      Když jsou obě štítové stěny kompletně smontované, podél zaoblení se přímočarou pilou uřízne vnitřní obložení a nosná konstrukce. Položte štítové strany na střešní trámky (poz. 18) střešní konstrukce a přeneste horní oblouk. Přímočarou pilou uřízněte střešní trámky.

      +

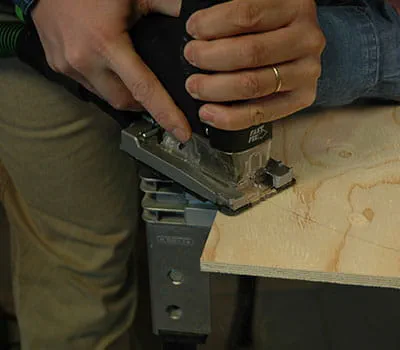

    • Krok 12

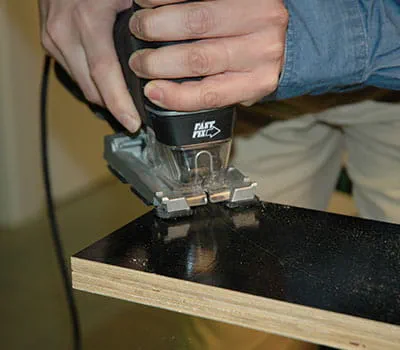

      Abyste získali přesnou hranu řezu, nastavte kyvný zdvih přímočaré pily do polohy 1. Stolní okružní pilou šikmo seřízněte zakončovací lišty střechy na správnou délku. Při podélných řezech do masivního dřeva je bezpodmínečně nutné používat hrubý pilový kotouč. Stolní okružní pilou uřízněte lišty na správnou délku.

      +

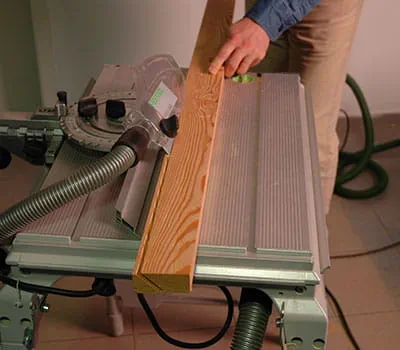

    • Krok 13

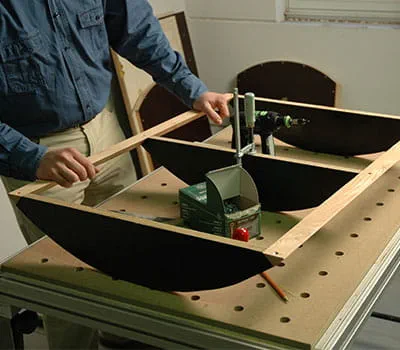

      Vyznačte šířku zakončovacích lišt na střešních trámcích a uřízněte rohy stolní okružní pilou. Vyznačte spojovací otvory pro šrouby mezi zakončovacími lištami a trámky a vyvrtejte otvory (D = 4 mm). Sešroubujte trámky a zakončovací lišty. Střešní trámky a vnější obložení střechy se slepí.

      +
    • Krok 14

      Pro usnadnění přesného umístění je důležité, abyste vyznačili přesah střechy. Pro přilepení opět použijte polyuretanové lepidlo. V tomto pracovním kroku musíte pracovat se dvěma osobami. Také je vhodné to celé předem vyzkoušet „nasucho“ (bez lepidla). Naneste lepidlo na střešní trámky a upevněte obložení na jedné vnější straně.

      +

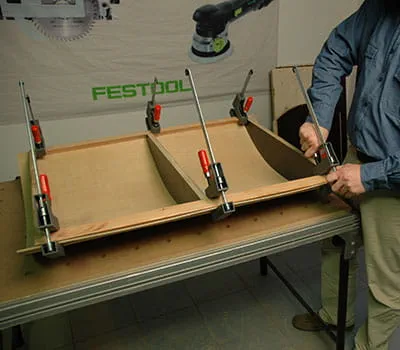

    • Krok 15

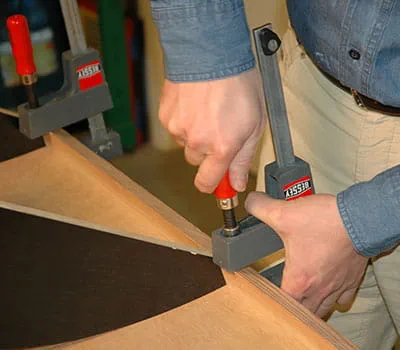

      Nosnou konstrukci s přítlakem odvalte na obložení a upevněte ji svěrkami nejprve uprostřed, potom na druhé zakončovací liště. Abyste dosáhli dobrého výsledku, použijte co možná nejvíc svěrek. Pokud jsou po zaschnutí ještě vidět mezery, utěsněte je uvnitř střechy silikonem.

      +

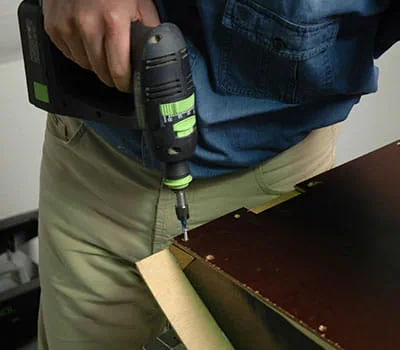

    • Krok 16

      Vyznačte polohu kulisových závěsů na vnitřním obložení (poz. 17) střechy a přímočarou pilou vyřízněte vybrání pro vyrovnání tloušťky materiálu závěsů. Nyní přišroubujte vnitřní obložení ke střeše. Vyvrtejte spojovací otvory (D = 4,5 mm) mezi jednotlivými stěnami a boudu sešroubujte.

      +

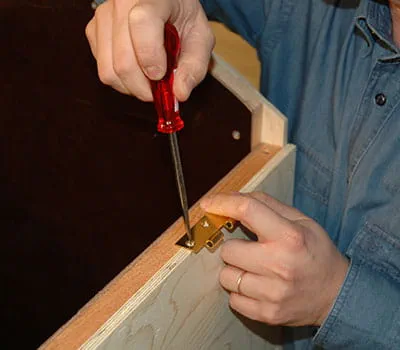

    • Krok 17

      Když je nyní střecha položená a vyrovnaná, vyznačte polohu závěsů. Špičákem vyznačte vnější stranu stěny na dolní hraně závěsu. Střechu znovu sejměte a přišroubujte závěsy. Nyní lze celou boudu smontovat a zbrousit všechny hrany a rohy. Boudu znovu rozložte a excentrickou bruskou obruste všechny vnější plochy.

      +

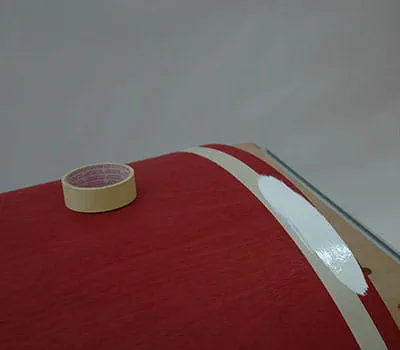

    • Krok 18

      Poslední zbroušení P 180. Podle vlastního přání se nyní plochy natřou voděodolnou lazurou nebo lakem. Řiďte se pokyny pro zpracování od výrobce! Pomocí pily na jemný řez odřízněte úhelníky z plastu, které se trvale připevní na rohy boudy polyuretanovým lepidlem (Pattex X‑PERT). Pro upevnění použijte lepicí pásku. Oblepte přední hranu střechy a okraj natřete bíle.

      +

    Tip pro lepení

    Polyuretanová lepidla (zkráceně PU lepidla) jsou díky vysoké odolnosti proti povětrnostním vlivům mimořádně vhodná pro použití ve venkovním prostředí. Dají se zakoupit v tubách, kartuších (jako silikon) nebo v láhvích. Jsou vhodná pro slepování dřeva s dřevem, dřeva s plastem, dřeva s kovem, dřeva s betonem a spoustou dalších. Důležité je, aby byly obě lepené plochy savé. Polyuretanová lepidla potřebují k vytvrzení vlhkost, proto jsou vhodná také pro lepení vlhkého dřeva.
