Fazetování a zaoblování dřevěných hran

Fazetování dřevěných hran
V tomto příkladu použití vysvětlíme, jak lze krok za krokem čistě fazetovat nebo zaoblovat hrany dřeva a dřevěných materiálů. Pro obrábění hran dřevěných materiálů je vhodná OFK 500, která pracuje obzvláště přesně u malých zaoblení a při zarovnávacím frézování. Užitečný může být multifunkční stůl pro bezpečné zafixování obrobku.

    Popis

    Fazetování hran je díky snadno ovladatelné, univerzálně použitelné hranové frézce OFK 500 mimořádně jednoduché. Tato hranová frézka je určená speciálně pro malé poloměry, fazetování a zarovnávací frézování. Zvláštností tohoto nářadí je frézovací systém: veškeré nástroje pro hranovou frézku mají stejný vnější průměr. Díky tomu byl otvor ve stolu frézky zmenšen na minimum, což zabraňuje převržení frézky v problematických oblastech v rozích.

    Nářadí/příslušenství

    V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Nasaďte požadovanou frézu do frézky OFK 500. Pak pomocí upínacího šroubu upevněte kryt odsávání z akrylátového skla.

      Důležité: Odpružený plastový díl slouží jako brzda kuličkového ložiska a musí doléhat na kopírovací kroužek. Nastavte potřebnou hloubku frézování otáčením černého kroužku nad stolem frézky. Nakonec připojte k hranové frézce mobilní vysavač.

      +
      Nasazení požadované frézy

    • Před fazetováním dřevěných hran upevněte obrobek na pevnou podložku, např. multifunkční stůl MFT. Obrobek upevněte tak, aby bylo možné hrany bez problémů frézovat. Vhodný je k tomu například vakuový upínací systém Festool VAC SYS. Lze ho pomocí adaptérové desky upevnit na MFT, obrobek je možné při fazetování dřevěných hran také natočit a pomocí otočného mechanismu pohodlně nastavit do požadované polohy.

      +
      Upevnění obrobku pro fazetování

    Postup

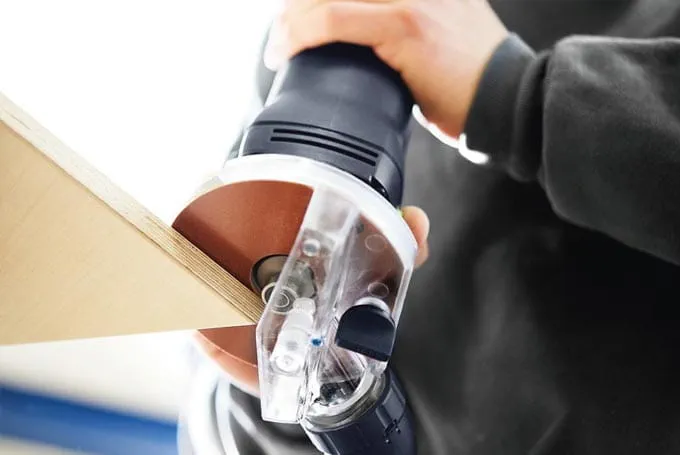

    • Pro srážení hran zapněte hranovou frézku v bezprostřední blízkosti obrobku. Poté veďte nářadí k hraně a nesousledně vyfrézujte požadovaný profil. Abyste zabránili spálení, jeďte po hraně rovnoměrně až na konec obrobku a po vyfrézování hrany nářadí vypněte.

      +
      Vyfrézujte nesousledně požadovaný profil

    • Pro zaoblování dřevěných hran lze nářadí nasadit vodorovně nebo svisle vůči obrobku. Při fazetování dřevěných hran je třeba dbát na to, aby nářadí neustále spolehlivě dosedalo, aby bylo dosaženo stejnoměrného výsledku frézování.

      +
      Pro zaoblování dřevěných hran lze nářadí nasadit vodorovně nebo svisle vůči obrobku
