Vrtání řady otvorů s vodicí deskou s řadou otvorů pro horní frézku

Aby se daly dveře skříně správně otevírat a zavírat, je nutné perfektně usazené kování. V tomto příkladu použití se dozvíte, jak můžete rychle, bezpečně a přesně vyvrtat řady otvorů a páskové závěsy, abyste zajistili dokonale fungující kování.

Pozor: Příklady použití nenahrazují návod k obsluze a bezpečnostní pokyny!

Popis

Průmyslová výroba kování má pro svá kování stanovené normy. Otvory se vyvrtají pomocí 5mm nebo 3mm vrtáku na kolíkové otvory v rastru 32 mm a 37 mm od přední hrany obrobku.

Tak lze namontovat veškeré běžně prodávané kování, jako např.:

páskové závěsy;
nosné kolíky;
upevňovací prvky na zadní stěnu;
svorníky pro korpusy;
pojízdné výsuvy.

Se systémem pro vrtání řady otvorů od firmy Festool můžete potřebné řady otvorů vyvrtat rychle, přesně a jednoduše pomocí horní frézky!

Nářadí/příslušenství

V tomto příkladu použití jsou doporučeny následující stroje a následující příslušenství:

Sada pro vrtání řady otvorů LR 32 Set

pro použití horních frézek OF 900, OF 1000, OF 1010, OF 1400 v systému pro vrtání řady otvorů FS-LR32
Vodicí lišta FS 1400/2-LR 32

pro ruční kotoučové pily, horní frézky s adaptérem, přímočaré pily s adaptérem, DSC-AG 125, DSC-AG 230
Horní frézka OF 1010 REBQ-Plus

Zapnout světlo pro maximální přesnost.
Šroubová svěrka FSZ 120

pro FS/2, FS/2-KP, FSK, MFT
Kolíkovací vrták HW S8 D5/30 Z

pro OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400
Kolíkovací vrták HW S8 D5/30

pro OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Vrták na kování HW S8 D35

pro OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Vrták na kování HW S8 D26
Mobilní vysavač CTM 36 EI CLEANTEC

Univerzální pomocník na stavbu a do dílny.

Alternativní nářadí

Alternativně doporučujeme následující stroje a následující příslušenství:

Horní frézka OF 1400 EBQ-Plus

Ideální spojení síly a komfortu.
Páková truhlářská svěrka FS-HZ 160

pro FS/2, FS/2-KP, FSK, MFT

Příprava/nastavení

Pozor:
Systém Festool pro vrtání řady otvorů je konstruovaný tak, že se vrtá vedle lišty s řadou otvorů. V otvorech v liště je zasunutý pouze kolíčkový čep vodicí desky.

Nastavení vodicí desky:

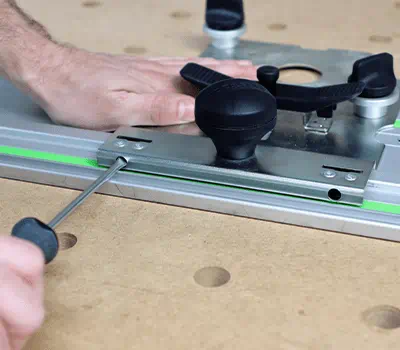

Vodicí deska se nejdříve musí bez vůle nastavit na lištu s řadou otvorů.
Za tímto účelem položte desku na lištu s řadou otvorů a do jednoho z otvorů zasuňte kolíčkový čep. Pomocí dvou nastavovacích šroubů zmenšete vůli tak, aby se deska pohybovala na liště s řadou otvorů lehce, a pokud možno bez vůle, když se odjistí aretační čep.

+

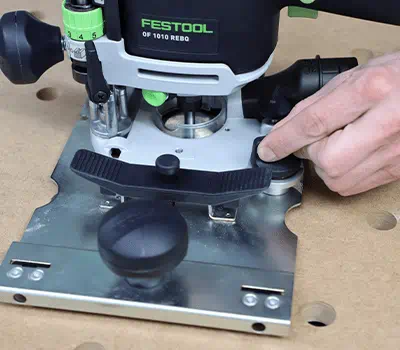

Montáž horní frézky na vodicí desku:
- Tato akce je nutná jak pro OF 1010, tak také pro OF 1400!
- Dodaný středicí trh namontujte do upínací kleštiny horní frézky.
- Nyní nasaďte horní frézku na vodicí desku a zanořením středicího trnu do otvoru desku vystřeďte.
- Utažením aretace hloubky frézování lze tuto polohu zachovat, dokud nebude pomocí upínacích prvků zafixovaná základní deska frézky OF 1010.
- OF 1400 se pomocí šroubů M6x20 sešroubuje přímo s vodicí deskou.
- Poté lze středicí trn vyjmout a nasadit vrták na kolíkové otvory nebo otvory pro páskové závěsy.
+
Seřízení bočních dorazů:
Před prvním použitím se musí provést počáteční nastavení bočních dorazů. Za tímto účelem se musí dorazové jezdce na stupnicích nastavit na „0“ (viz šipku).

+
V tomto stavu se boční dorazy umístí na lištu s řadami otvorů, pomocí 5mm inbusového klíče se povolí zajištění stupnice a nastaví se do takové polohy, aby dorazový kolík bočního dorazu zapadl do výřezu ve vodicí desce.
V tomto stavu se zajištění stupnice znovu utáhne. Toto nastavení se musí provést svědomitě, protože pomocí těchto hodnot na stupnici bude nastavená pozdější vzdálenost řady otvorů od hrany korpusu!

+

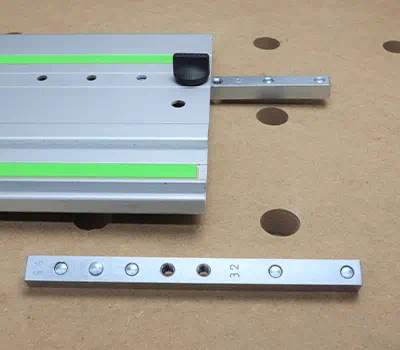

Podélné dorazy:
Na obou koncích lišty s řadou otvorů se upevní podélné dorazy.
Ty mají různé zalícované kolíky pro montáž pod lištu, pomocí kterých lze určit různé vzdálenosti pro polohu a vyvrtání prvních řad otvorů.

+
Údaje – čitelné vždy z pohledu uživatele – znamenají pro vrtání řad otvorů:

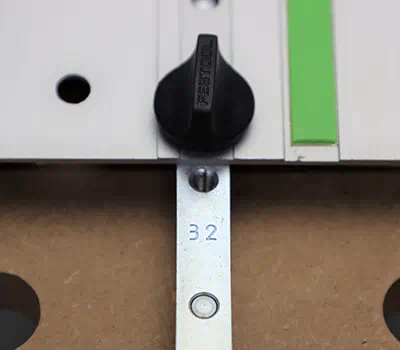

- „32“ = první otvor vzdálený 32 mm od hrany;
- „9,5“ = první otvor vzdálený 9,5 mm od hrany, například pro excentrický svorník;
- „16“ = první otvor vzdálený 16 mm od hrany, resp. přesně mezi dvěma otvory, které byly vyvrtány ve vzdálenosti 32 mm, například pro páskové závěsy ve dvířkách nábytku;
- „=“ toto znaménko je vidět na hraně lišty a používá se pro spojení dvou lišt s řadami otvorů pro delší řady otvorů a dále pro dodržování rozměru rastru 32 mm.
+

Postup

Vrtání řad otvorů:

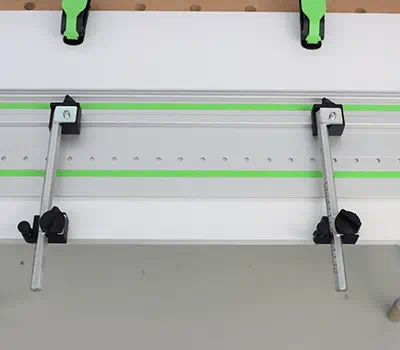

- U přední řady otvorů pro zarovnaná dvířka nastavte dorazové jezdce na 37 mm a namontujte na lištu s řadou otvorů.
- Rovněž podélné dorazy přišroubujte s potřebnou vzdáleností od hrany.
- Přiložte lištu horním podélným dorazem k horní hraně korpusu.
- Ta rovněž představuje referenční hranu pro zadní řadu otvorů, která se bude vrtat později.
- Nyní posuňte lištu na stranu tak, aby kolíky dorazových jezdců doléhaly k přední hraně obrobku.
+

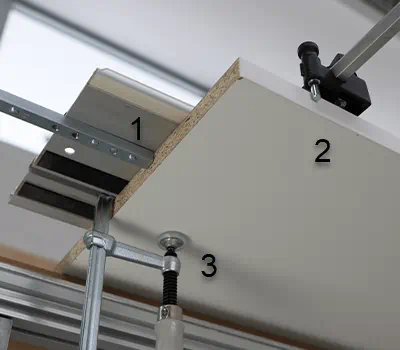

Pohled zespodu:

1 = podélný doraz
2 = dorazový kolík bočního dorazu
3 = šroubová svěrka pro upevnění lišty

Pro přesné výsledky při vrtání řady otvorů vždy zajistěte lištu šroubovou svěrkou!

+

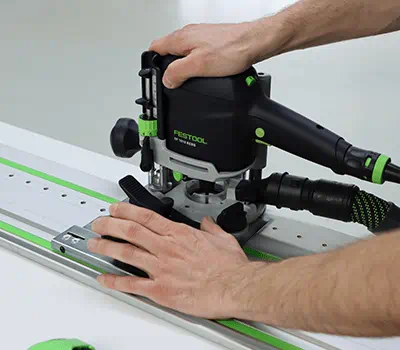

- Vodicí desku s namontovanou horní frézkou nasaďte na lištu a zasuňte kolíčkový čep do prvního otvoru.
- Nastavte potřebnou hloubku vrtání a natavte otáčky horní frézky na stupeň 6.
- Nyní vyvrtejte otvor, poté stisknutím kolébkového přepínače na desce odjistěte kolíčkový čep a posuňte frézku do další polohy.
- Tak se vyvrtá celá přední řada otvorů.
+

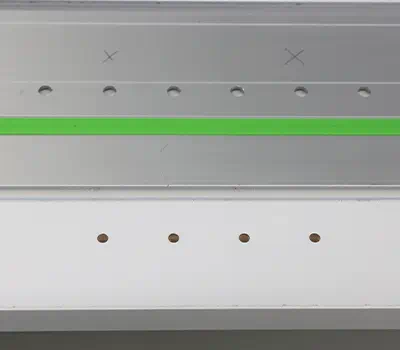

Pro vrtání skupiny otvorů lze použít výřez (šipka), který se nachází ve vodicí desce.

+
Tak můžete u řad otvorů označit a vyvrtat například jen čtyři otvory.

+
Zadní řada otvorů

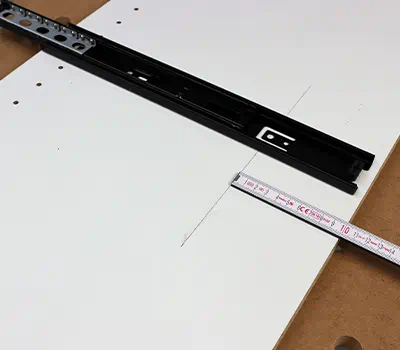

Příklad: Na boky skříňky se mají namontovat pojízdné výsuvy. Poloha zadní řady otvorů tak závisí na otvorech v použitých pojízdných výsuvech.
- Nastavte dorazové jezdce bočních dorazů na rozměr X.
- Lišta se opět přiloží ke stejné referenční hraně jako pro přední stranu a vyrovná pomocí nastavených bočních dorazů rovnoběžně s hranou obrobku.
- Tak lze nyní vyvrtat zadní řadu otvorů.
+
Vrtání otvorů pro páskové závěsy do čela dvířek:
- Pomocí příslušného vrtáku na otvory pro páskové závěsy se do dvířek vyvrtají otvory.
  K systému pro vrtání řady otvorů je přiložený 35mm vrták pro běžná kování.
- Nastavte otáčky na stupeň 1–2, v závislosti na materiálu čela dvířek.
- Na kování zjistěte hloubku vrtání a nastavte ji na horní frézce.
- Nyní umístěte podélný doraz tak, aby byla značka „16“ čitelná a bylo tak možné vrtat mezi 2 otvory řady otvorů.

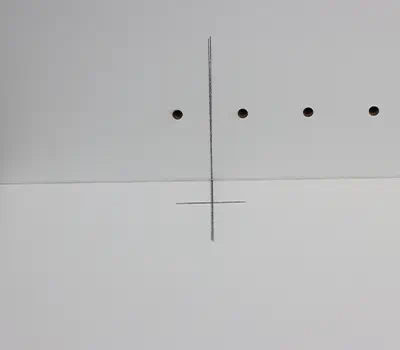

- Pro vyznačení požadované polohy páskových závěsů čelo dvířek jednoduše položte vedle boku skříňky.
- Nyní nastavte dorazové jezdce bočních dorazů tak, aby zůstal ještě dostatek materiálu
  (páskový závěs D35 mm: 2 = 17,5 mm + 4 mm tloušťka materiálu čela dvířek, rozměr nastavení činí 21,5 mm).
- Nyní položte lištu s řadou otvorů na vnitřní plochu čela dvířek a znovu přiložte k horní referenční hraně jako u bočních stěn.
  Boční dorazy znovu rovnoběžně vyrovnají lištu a ta se takto zafixuje pomocí šroubové svěrky.
- Horní frézka se nyní na základě předtím vyznačené polohy pro páskový závěs zajistí kolíčkovým čepem a vyvrtá se otvor.
- Stejný postup následuje pro 2. a příp. 3. nebo 4. páskový závěs.
+
