Výřezy do dřeva s ruční okružní pilou a multifunkčním stolem MFT/3

Výřezy do dřeva

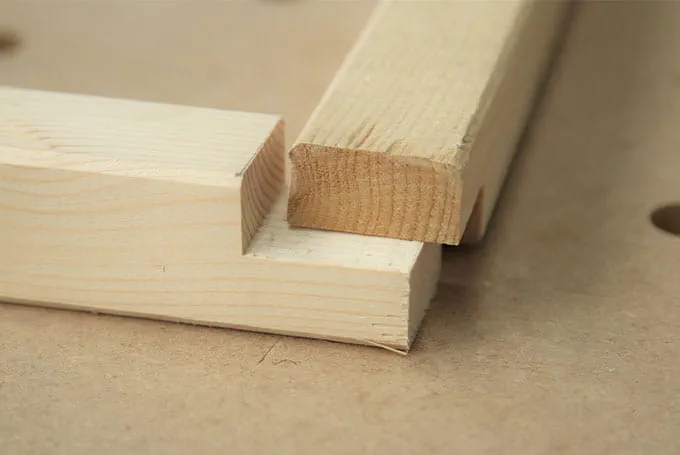

Při zhotovování výřezů do dřeva se vytvoří otvor, do kterého lze vložit další prvek s výřezem – tím vznikne pevný spoj. V tomto příkladu použití je popsáno, jak můžete jednoduše zhotovovat výřezy a spojovat dřevěné prvky.

    Popis

    Zejména na stavbě je často nutné provádět práce za účelem přizpůsobení. Je třeba vytvářet výřezy nebo drážky do lišt, latí, dřevěných rámů a podobně, například kvůli překlenutí kabelů či trubek.

    S pilou TS 55 REBQ Plus a stolem MFT/3 od firmy Festool lze vytvářet výřezy bezpečně a rychle.

    Nářadí/příslušenství

    V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Vodicí lišta se nastaví podle tloušťky obrobku. Aby se lišta při řezání úzkých lišt neprohýbala, je třeba ji podložit odřezky dřeva nebo jiným materiálem se stejnou tloušťkou.

      +

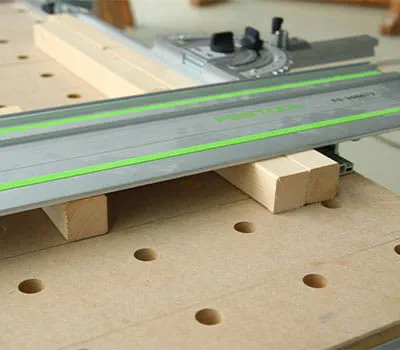

      Nastavení vodicí lišty podle tloušťky materiálu

    • Podobně jako u stolních okružních pil je u multifunkčního stolu možné pracovat s dorazy. K tomu lze použít dorazový jezdec (je součástí dodávky).

      Pro upnutí je možné použít upínací prvky MFT-SP, šroubovou svěrku FSZ 120 nebo pákovou svěrku FS-HZ 160.

      +

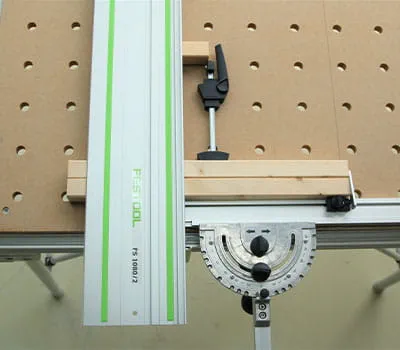

      Na multifunkčním stole je možné pracovat s dorazy.

    Postup

      • Dorazový jezdec nastavte na příslušnou délku podle značek na obrobku.
      • Hrana zábrany na vodicí liště se nastaví podle linie řezu. Nejprve se musí ruční okružní pila nastavit bez vůle na vodicí liště a zábrana se musí naříznout.
      • Nastavte na ruční okružní pile hloubku řezu a připojte vysavač.

      +

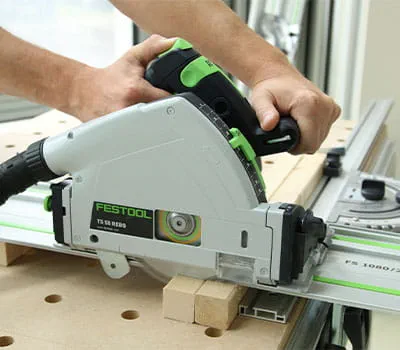

      Nastavení dorazového jezdce na příslušnou délku

    • Posouváním obrobku o tloušťku pilového kotouče je možné vytvořit výřez:

      • Zapněte okružní pilu a nařízněte obrobek.
      • Posuňte obrobek o šířku pilového kotouče a obrobek znovu nařízněte. Tento postup opakujte, dokud není výřez hotový.

      Při řezání dbejte na to, aby byla vodicí lišta vždy položená na celém dřevě. Obrobek se proto při vyřezávání posouvá vždy doprava.

      +

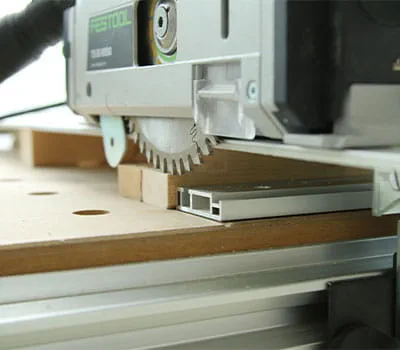

      Posouváním obrobku se vytvoří výřez
