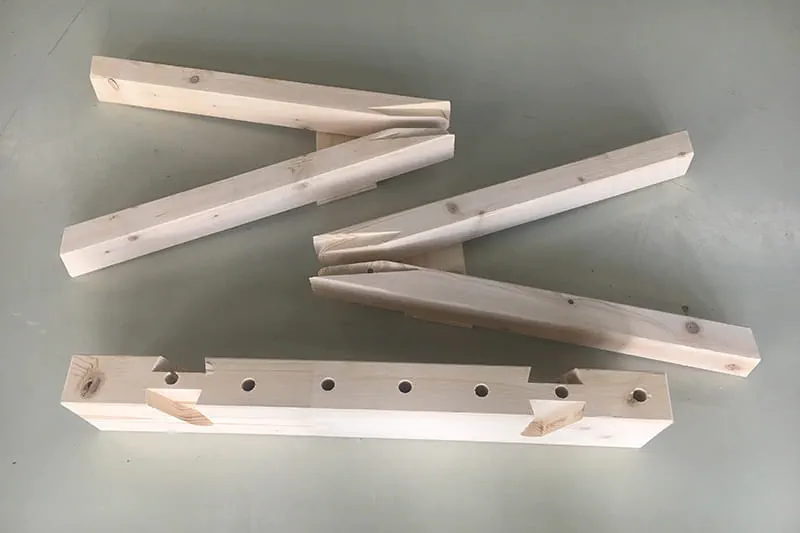

Truhlářská koza s rybinovými spoji vlastní výroby
Popis
Truhlářské kozy se šikmými nohami jsou vysloveně stabilní a unesou největší zatížení. Ve srovnání s jinými typy konstrukcí vyžadují ale při přepravě hodně místa. Konstrukce s rybinovými spoji umožňuje rozebrání a skladnou přepravu, aniž by se přitom musely snížit nároky na stabilitu.
Seznam materiálu
Na dvě kozy je zapotřebí:
- Podélníky, KVH hranol 80 × 160, délka 2 m, 1 ks
- Nohy, KVH hranol 60 × 80, délka 2 m, 4 ks
- Příložka, třívrstvá deska 19 mm, 120 × 300 mm, 4 ks
- Šrouby, 5,0 × 50 mm, 16 ks
Nářadí/příslušenství
Příprava/nastavení
-

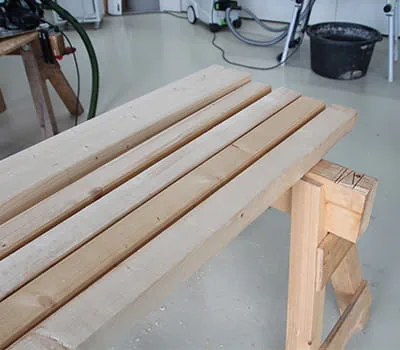

Příprava materiálu
Materiál uvedený v tomto konstrukčním plánu stačí na dvě truhlářské kozy.
-

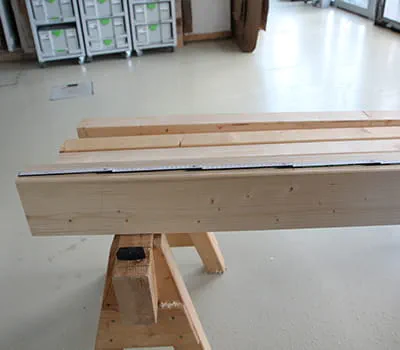

Orýsování podélníků
Truhlářské kozy, vyrobené podle tohoto návodu, mají celkovou délku 90 cm. Vždy 20 cm od konců se narýsuje značka osy pro polohu nohou. Přitom zůstanou dva podélníky v kuse, aby bylo možné jednotlivé díly lépe a bezpečněji upnout.
-

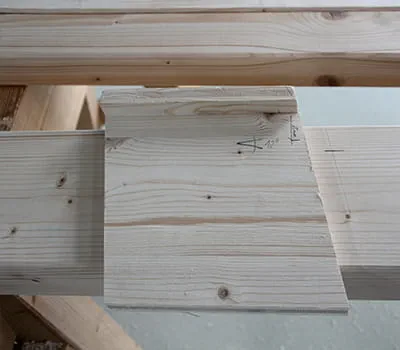

Orýsování podélníků pro frézování rybinových spojů
Nohy jsou šikmé v úhlu 12°. Pro jednodušší orýsování podélníků zde byla vytvořena šablona.
Na orýsování se navíc udělá značka u 35 mm, aby se později mohla přiložit šablona.
Šablona pro frézování rybinových spojů je od firmy LIGNATOOL.
-

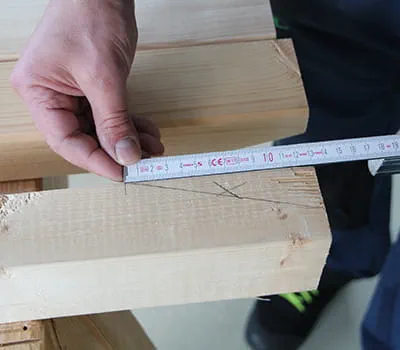

Orýsování noh kozy
Na koncích noh, které budou přiléhat k podélníku, je třeba vytvořit zkosení 15°. Za tímto účelem se nohy odpovídajícím způsobem orýsují. Vyznačí se klín s délkou hran 13 × 3,5 cm.
Postup
-

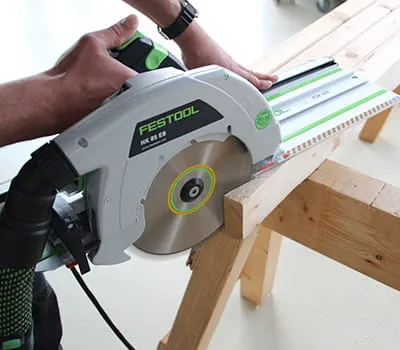

Řezání noh kozy
S ruční okružní pilou a namontovanou kapovací lištou se uříznou všechny nohy (6 × 8 cm). Stejně jako u podélníků i zde zůstanou vždy dvě nohy v kuse.
-

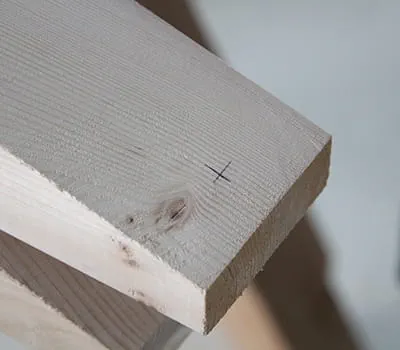

Orýsování značek pro čepy pro rybinové spoje na řezné ploše noh kozy
Zde uprostřed 2 cm od přední strany
-

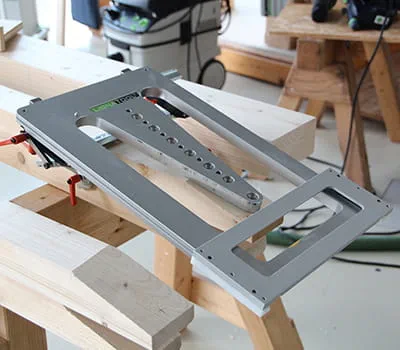

Přiložení šablony
Šablona se přiloží na značku a zafixuje se. Podrobnější informace k systému LIGNATOOL najdete zde: www.lignatool.at
-
Nastavení hloubky na horní frézce
Umístěte frézku na horní hranu materiálu a zafixujte ji.
-

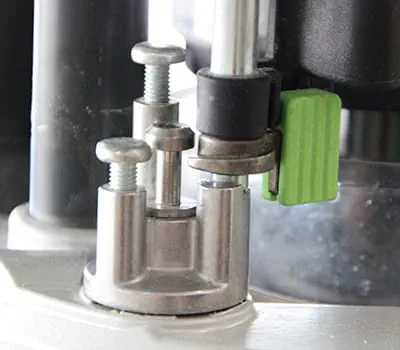

Stupňovitý doraz otočte na nejnižší nastavení
V této poloze lze později aktivovat aretaci, aby bylo možné spojit základní desku s frézovací jednotkou.
-

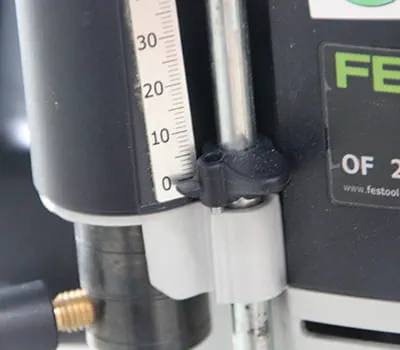

Ručičku hloubkového dorazu nastavte na nulu.
-

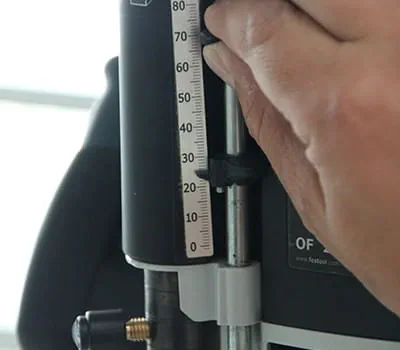

Nastavení hloubky frézování
Hloubkový doraz nastavte na 25 mm a zafixujte ho.
-

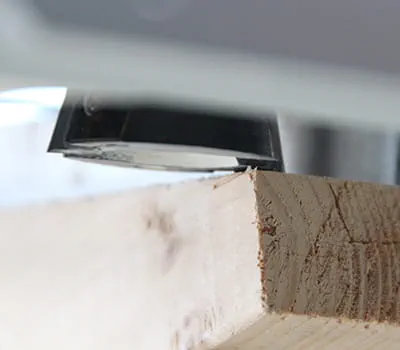

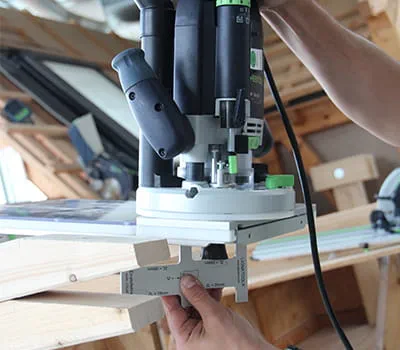

Jemné nastavení hloubky
Horní frézku nastavte na nastavenou hloubku a aktivujte excentr pro spojení hloubkového dorazu a stupňovitého dorazu. Poté povolte páčkou aretaci hloubky frézování. Nyní lze pohodlně pomocí měrky a jemného nastavení nastavit přesnou hloubku.
-

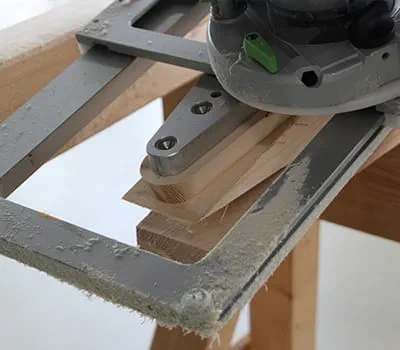

Frézování rybinového spoje
Proveďte frézování u všech noh.
-

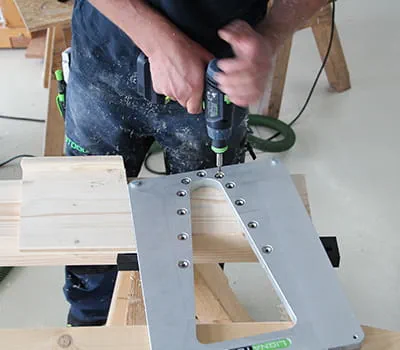

Přiložení šablony pro frézování otvorů pro čepy na podélník
Frézovací šablonu vyrovnejte a zafixujte.
-

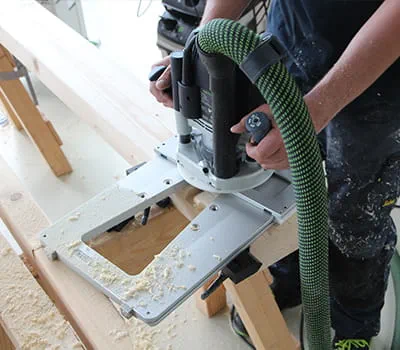

Provedení frézování u podélníků
Frézování se provede s již nastavenou hloubkou.
-

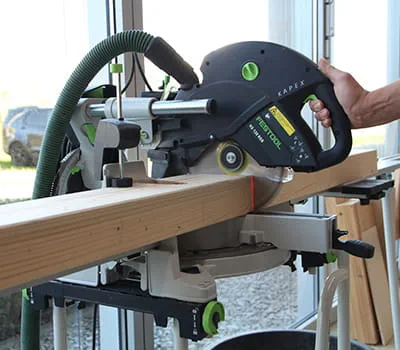

Uříznutí dílů
Jak již bylo zmíněno, doporučujeme podélníky uříznout na finální délku až po vyfrézování. Nyní se uprostřed uříznou také nohy. Finální délka noh se ale přesně uřízne až později v namontovaném stavu.
-

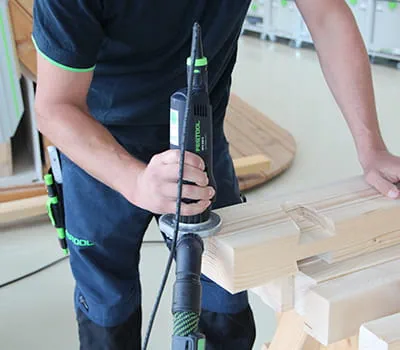

Zkosení dílů
Uříznuté díly lze nyní zkosit a v případě potřeby ještě zbrousit.
-

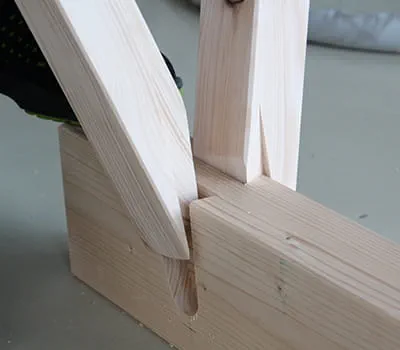

Nasazení noh
Nasaďte nohy a kladivem je zatlučte do pevného spojení.
-

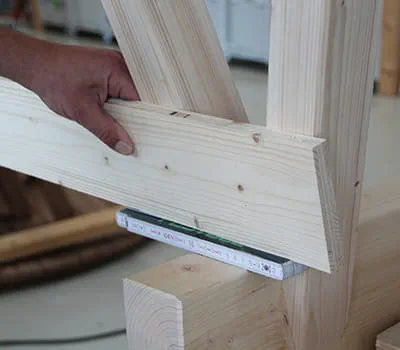

Přiložení a vyznačení příložky
-

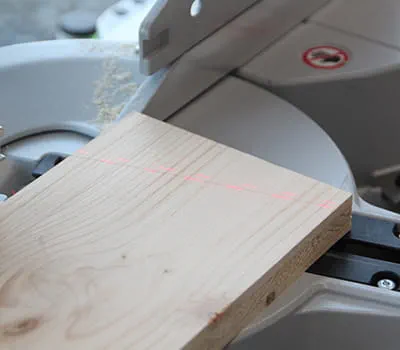

Uříznutí příložek kapovací pilou
Prkna vyrovnejte podle laseru vyznačujícího čáru řezu a uřízněte je.
-

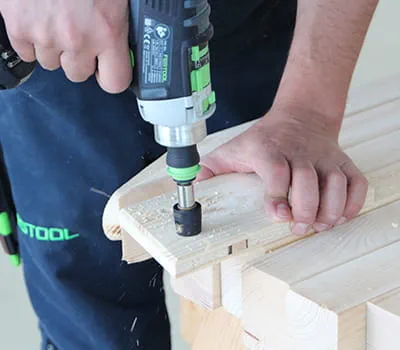

Předvrtání příložek
Záhlubníkem předvrtejte polohy šroubů.
-

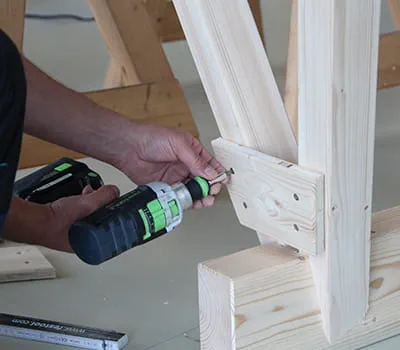

Montáž příložek
Dbejte na to, aby nohy seděly ve spoji pevně. Důležité: Příložky by měly být namontované v určité vzdálenosti od podélníku (zde na šířku skládacího metru).
-

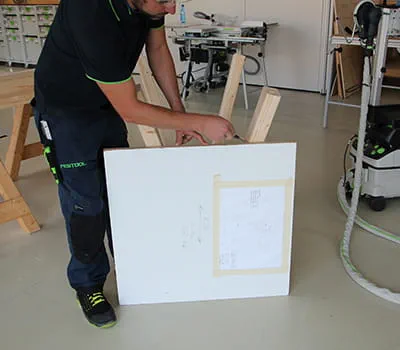

Označení uříznutí noh
Na nohách vyznačte požadovanou výšku kozy s deskou (zde 75 cm)
-

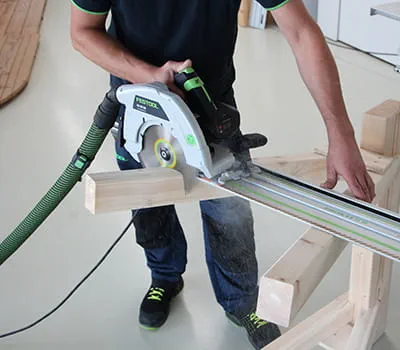

Zkrácení noh pomocí ruční okružní pily a kapovací lišty
Na ruční okružní pile se nastaví sklon 12°. Nyní jednoduše pilu přiložte a proveďte řez.
-

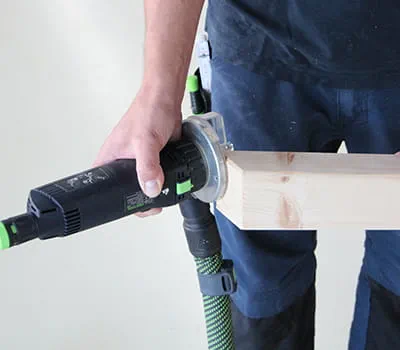

Sražení hran stojných ploch
Řezné hrany a pozdější stojné plochy by se měly ještě upravit pomocí hranové frézky.
-

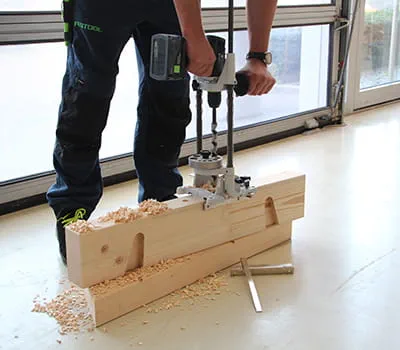

Tip: Vyvrtání přídavných otvorů do podélníků
Pomocí přídavných 20mm otvorů lze používat upínací systém MFT. Doporučujeme vytvořit průchozí otvory, aby mohly třísky propadávat dolů.
-

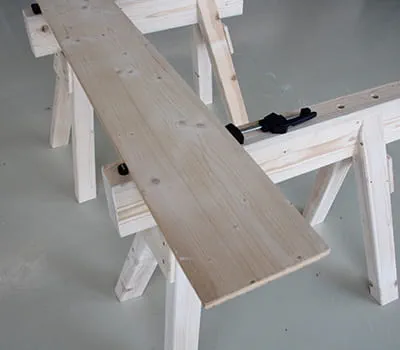

Finální výsledek
Hotové truhlářské kozy s upnutým obrobkem
-
