Frézování drážek pro těsnění oken a dveří

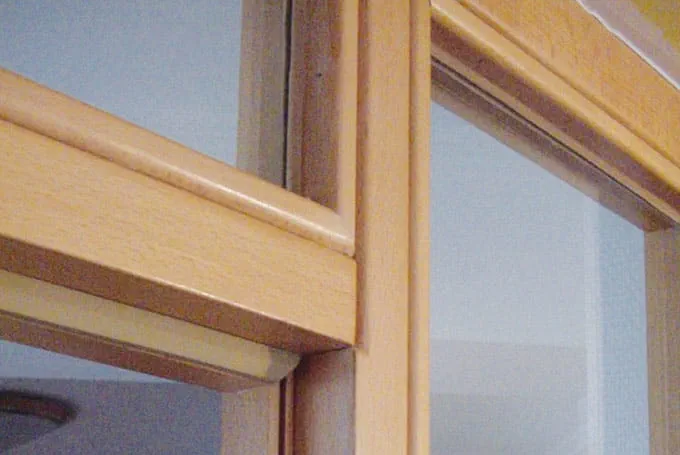

Frézování těsnění dveří
Za účelem montáže těsnicích profilů v rámu oken a dveří je nutné nejprve vyfrézovat drážku, do které se následně natlačí příčka těsnění dveří. V tomto návodu AWB najdete popis frézování drážky a správné drážkování těsnění dveří.

    Popis

    Vchodové a interiérové dveře si kvůli požadavkům na zvukovou a tepelnou izolaci již nemůžeme představit bez těsnicího profilu. Proto je rozmanitost těsnicích profilů nabízených v obchodě velmi veliká. Pro truhláře představuje montáž těchto těsnicích profilů do vytvořených osazovacích nebo blokových rámů značný problém. Ta se provádí frézováním drážky v dílech rámu, do kterých se vloží profil dveřního těsnění.

    Pomocí horní frézky a kotoučové frézy lze snadno zapustit jakýkoli typ těsnicího profilu do dveří nebo dodatečně vyfrézovat těsnění dveří.
    Kotoučové frézy nabízíme v různých tloušťkách, vhodné pro různé profily a také s různými náběhovými/vodicími kroužky. Díky náběhovým/vodicím kroužkům je nastavena hloubka drážky a aplikace je velmi jednoduchá.

    Nářadí/příslušenství

    V tomto názorném příkladu doporučujeme následující nářadí a příslušenství:

    Alternativní nářadí

    Alternativně doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

    • Pro drážkování těsnění dveří proveďte prosím následující přípravy:

      • Před slepením upravte dřevo osazovacího nebo blokového rámu.
      • Upevněte dřevo rámu na multifunkční stůl tak, aby byl obrobek volně přístupný a snadno zpracovatelný.

      +
      Zpracování dřeva

    • Nastavte nyní horní frézku pro frézování následujícím způsobem:

      • Upněte kotoučovou frézu do vřetena horní frézky, fréza by měla být upnuta do minimální hloubky upnutí (značka na fréze).
      • Nastavte stupeň otáček podle materiálu a průměru frézy.

      +

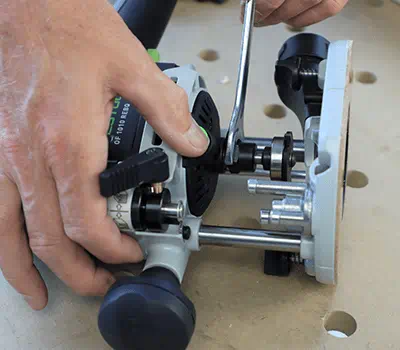

      Příprava horní frézky

    • Nastavte hloubku frézování pomocí nastavení hloubky tak, že umístíte nože kotoučové frézy na obrobek a poté zvolíte hloubku frézování podle těsnění dveří. Již při vytváření drážek pro dveře musí být samozřejmě zohledněna šířka těsnění dveří. V našem příkladu se jedná o standardní velikost se šířkou 12 mm.

      V tomto příkladu se vypočítá hloubka frézování drážky široké 4 mm následovně:

      (šířka těsnění / 2) + (tloušťka kotoučové frézy / 2) = nastavení hloubky frézy

      Pro naši ukázku je u 12 mm širokého těsnění s kotoučem 4 mm nutná hloubka frézování 8 mm.

      Zvolte frézovací vřeteno podle požadované hloubky drážky s náběhovým – vodicím kuličkovým ložiskem o průměru 16 mm nebo 28 mm.

      +

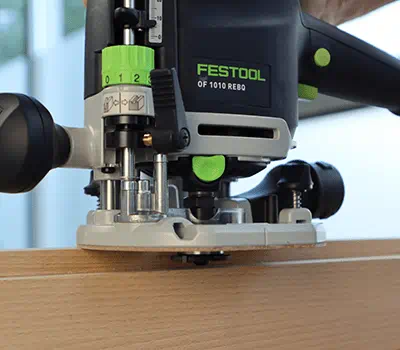

      Výpočet hloubky frézování

    Postup

    • Při frézování postupujte následujícím způsobem:

      Nasaďte frézku na stranu obrobku, abyste mohli frézovat v opačném směru. Potom nastavte hloubku frézování na horní frézce a zafixujte ji pomocí nastavovacího tlačítka na přední straně frézy.

      +
      Postup při frézování

    • Po vyfrézování drážky můžete snadno zatlačit těsnění dveří.

      +

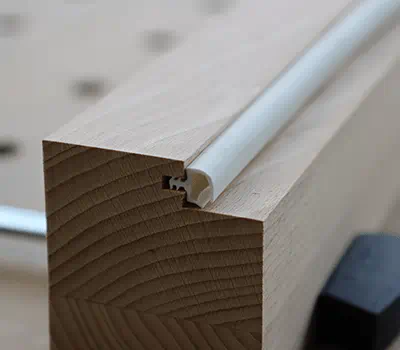

      Zatlačení těsnění dveří
