Podélné spojování (přeplátování) pro částečnou výměnu nebo pro prodloužení u vaznice či pozednice
Popis
Se správným nářadím lze podélně spojovat trámy. Při částečné výměně u starých staveb přesný postup při podélném spojování dřevěných trámů samozřejmě velice závisí na místních skutečnostech, prostorových podmínkách a průřezech dřeva. V následujícím příkladu použití je popsaná situace u nové vázané konstrukce. Příklad použití vysvětluje přesně od řezání přes čepování až po montáž závitových svorníků, které kroky jsou pro podélné spojování zapotřebí. Používají se zde hlavně různé ruční okružní pily.
Seznam materiálu
- Trámy 12 × 20 cm
- Závitové tyče nebo závitové svorníky
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

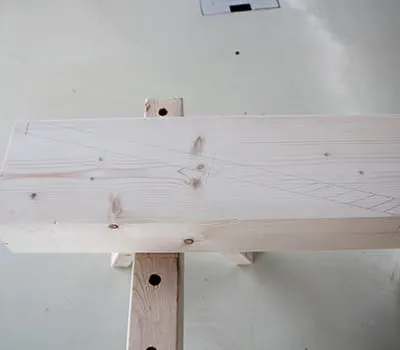

Orýsování trámů
Než lze trámy podélně spojovat, musí se nejprve orýsovat. Provedení šikmého plátu závisí na tloušťce dřeva. Pro délku podélného přeplátování byla zvolena trojnásobná tloušťka dřeva (3× h). Hloubka kampu činila 3 cm.
Postup
-

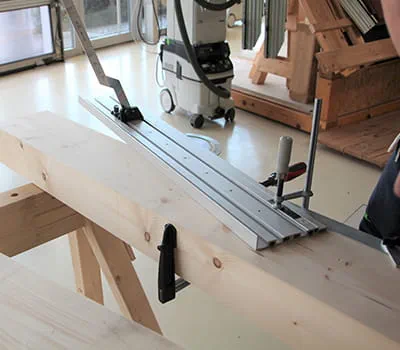

Upevnění vodicí lišty pro podélné spojování
Když je úhlový doraz vyrovnaný, lze ho upevnit pomocí šroubových svěrek.
-

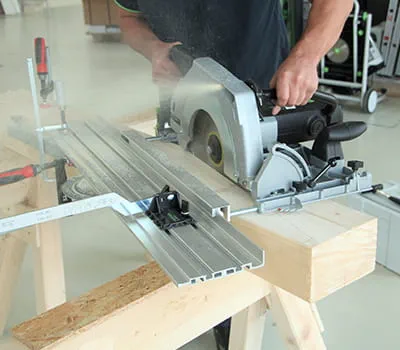

Řezání ruční okružní pilou
Nyní lze ruční okružní pilou provést výřez. Postup zopakujte u protilehlého kusu.
-
Dokončení podélného výřezu

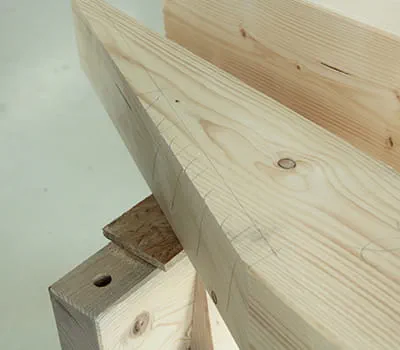

Hotový výřez
-

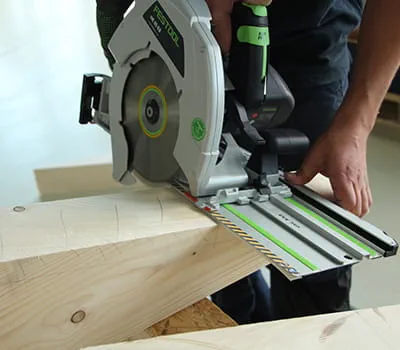

Výroba kampu
Pro výrobu kampu se nejprve provedou zářezy v místě vymezovacích linií. To lze provést jednoduše pomocí ruční okružní pily ve spojení s kapovací lištou. Za tímto účelem nastavte odpovídající hloubku řezu, přiložte pilu k nárysu a proveďte zářez.
-

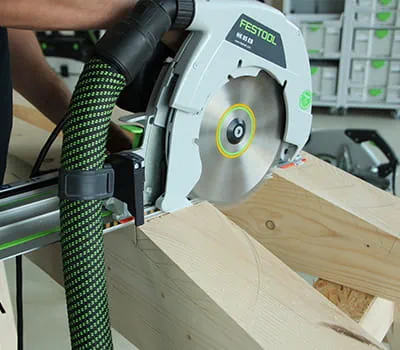

Výroba kampu
Zářez ve středové ose
-

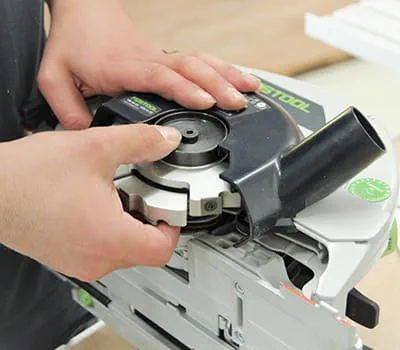

Montáž drážkovací frézy do ruční okružní pily
Pomocí drážkovací frézy lze rychle vyfrézovat prostřední část kampu. Za tímto účelem se musí demontovat pilový kotouč a podle návodu k obsluze namontovat drážkovací fréza. Zde byla zvolena maximální šířka frézování 25 mm.
-

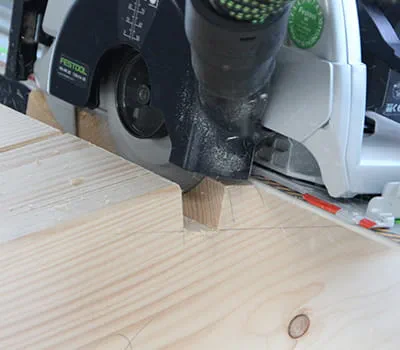

Vyfrézování kampu
Po nastavení hloubky frézování lze nyní ve spojení s kapovací lištou vyfrézovat kamp. U později viditelných spojů doporučujeme předem upnout obětované dřevo, aby se minimalizovalo vytrhávání třísek.
-
Dokončení kampu

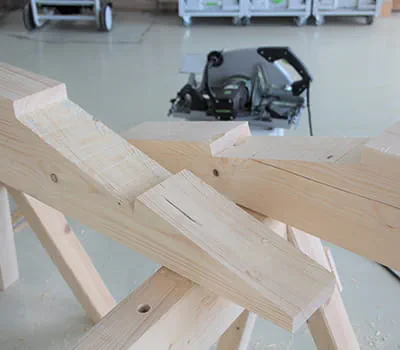

Hotový kamp
-

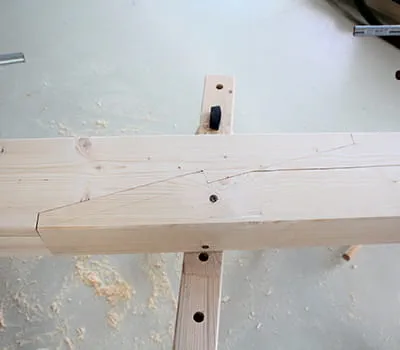

Přiložení
Oba díly lze nyní přiložit.
-

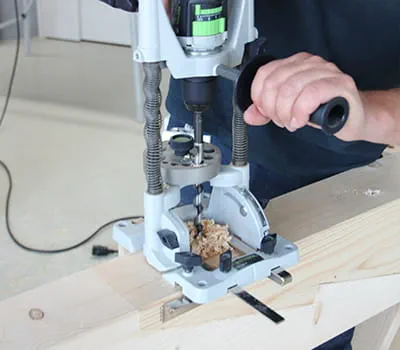

Vytvoření otvorů pro spojení trámů se stojanem na vrtačku
Pomocí akumulátorového šroubováku upnutého v tesařském stojanu na vrtačku lze nyní vytvořit potřebné otvory.
-

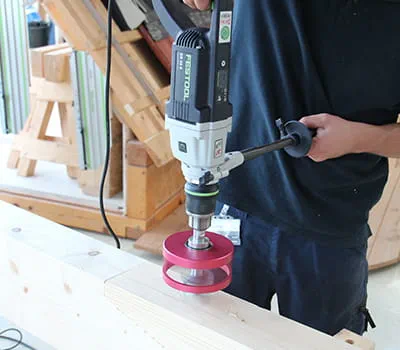

Druhý krok vrtání
Navíc se pomocí Forstnerova vrtáku s omezovačem hloubky vyvrtají otvory pro podložky.
-

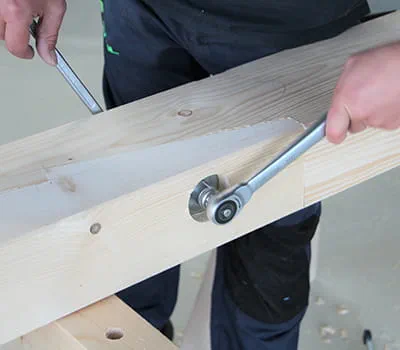

Montáž závitových svorníků
Nyní lze namontovat a utáhnout závitové svorníky.
-

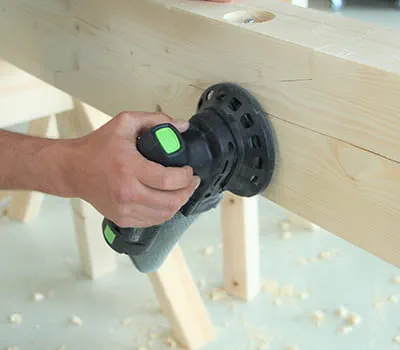

Odstranění značek
Volitelně lze opracované plochy dřevěného podélného spoje obrousit akumulátorovou bruskou, aby se odstranily značky tužkou.
-

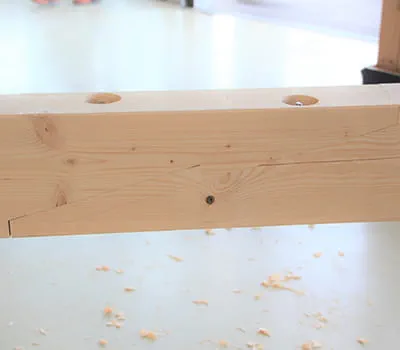

Hotový spoj
Výsledek při podélném spojování trámů je vzhledný a odolný.
-
