V tomto příkladu použití je uvedeno zpracování konce sloupku s kleštinovou konstrukcí.
Kleštinové konstrukce s plátovým spojením na sloupku představují stabilní spojení, které se používá např. při stavbě přístřešku pro automobil.
Plátové spojení pro kleštinovou konstrukci
Popis
Plátové spojení u kleštinových konstrukcí se používají často jako podpora pro snížení zátěže a usnadnění montáže nosné konstrukce.
Pro přířez a výrobu plátového spojení u sloupků se v tomto příkladu použití používá HK 85 ve spojení s nastavovacím drážkovacím zařízením.
Seznam materiálu
- Sloupek 16 × 16 cm
- Fošna 8 × 16 cm pro kleštinu
Nářadí/příslušenství
Alternativní nářadí
Příprava/nastavení
-

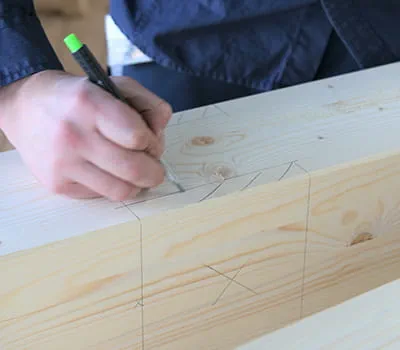

Nařízněte konce sloupku. Hloubka plátového spojení je v tomto příkladu 25 mm. Kvůli případnému sesychání dřeva by měl být výřez konce sloupku pod horní hranou kleštiny (zde −0,5 cm).
Postup
-

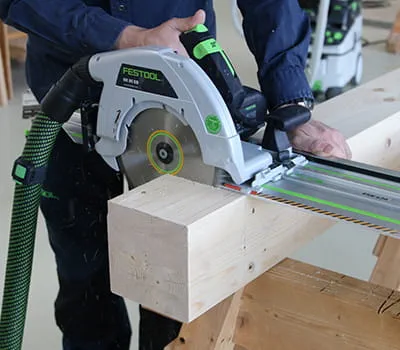

Konce sloupků kapujte s použitím kapovací lišty a pily HK 85. Kapovací řez se musí provádět ve dvou krocích.
-

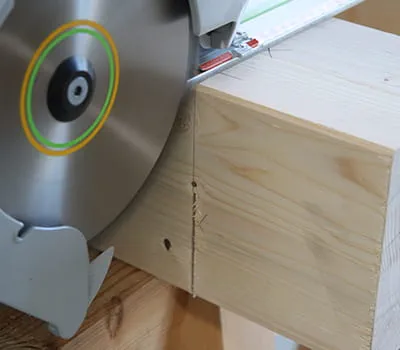

Ohraňte sloupek a proveďte druhý řez. S použitím kapovací lišty se rychle dosahuje velmi dobrého výsledku, a to i při řezání větších tlouštěk.
-

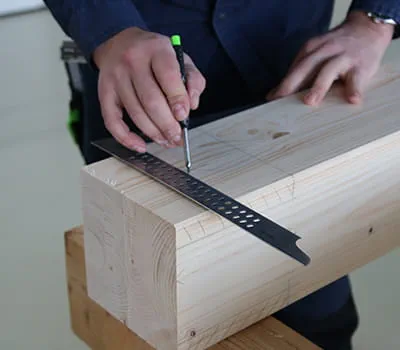

Označení otvoru
Pro toto spojení je třeba vytvořit otvor (14 mm) pro svorníkový spoj.
-

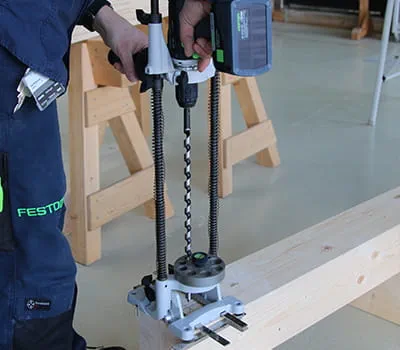

Pro rychlé a rovné provádění otvorů je vhodný tesařský vrtací stojan Festool ve spojení s akumulátorovým šroubovákem nebo kabelovým nářadím.
-

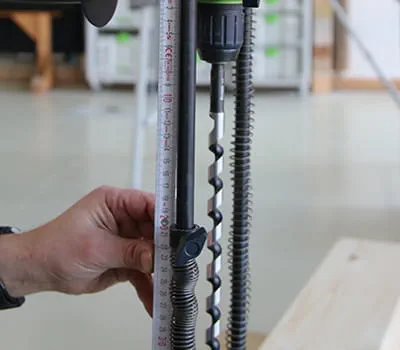

Na tesařském vrtacím stojanu lze pomocí omezovače hloubky na vodicí liště nastavovat hloubku vrtání.
-

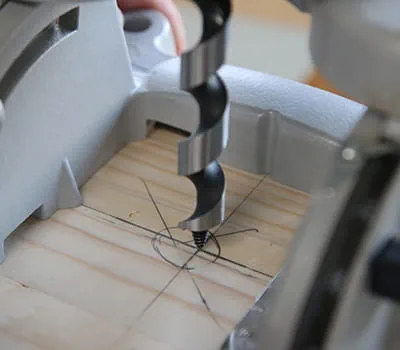

Osové značky na základně vrtacího stojanu usnadňují jeho vyrovnání.
-

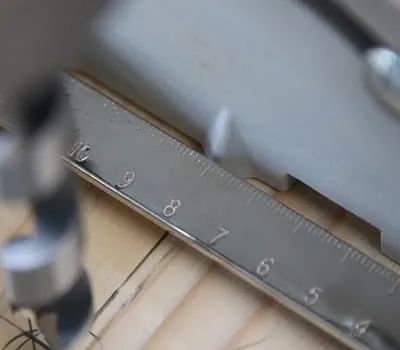

Pro sériové otvory doporučujeme nastavení paralelních dorazů. Na ukazateli osových značek lze zobrazit a příslušně nastavit požadovanou vzdálenost od strany dorazu.
-

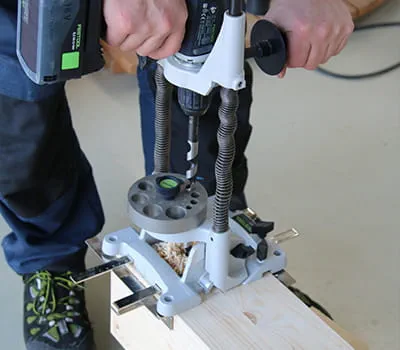

Vrtání otvorů
-

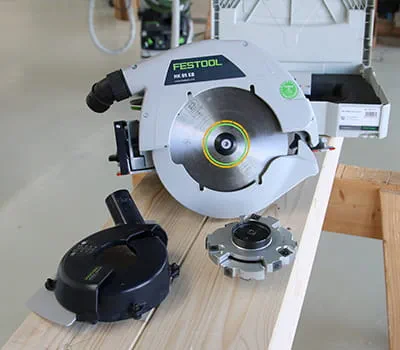

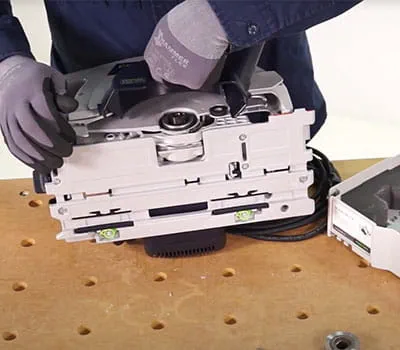

Pro vytvoření plátových spojení je pila HK 85 vybavena nastavovacím drážkovacím zařízením.
-

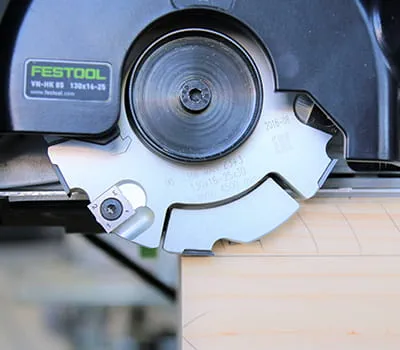

Nastavte požadovanou hloubku frézování. Doporučujeme kontrolu podle nárysu. Maximální hloubka frézování s lištou je cca 32 mm
-

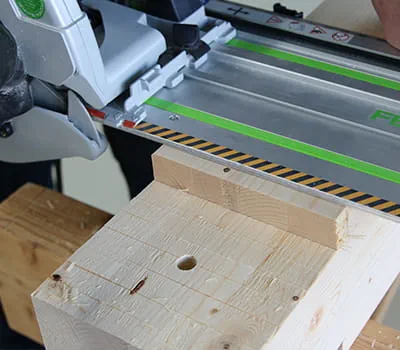

Pro vytvoření plátového spojení frézování několikrát opakujte.
Tip: Aby nedošlo k vytrhávání materiálu při posledním frézování, doporučujeme dlátem kapovat dřevěná vlákna u značky.
-

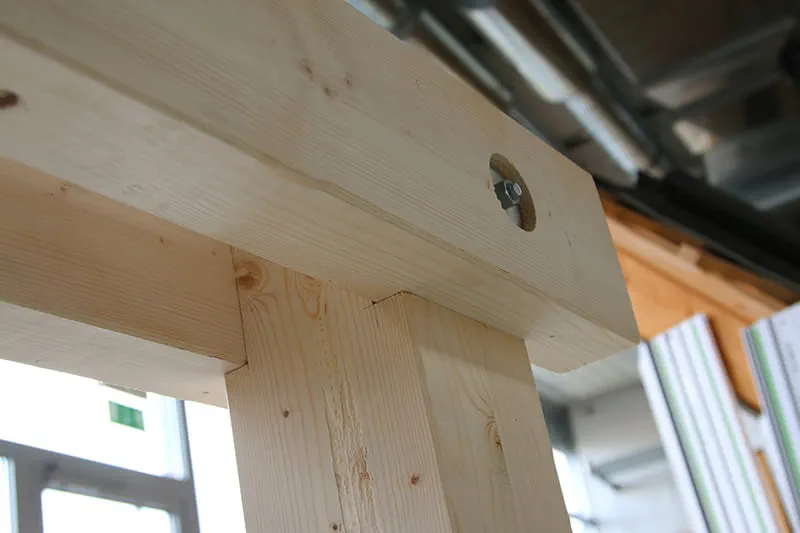

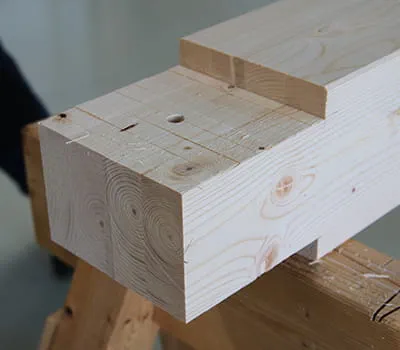

Zpracovaný konec sloupku
-
Namontujte připravené kleštiny s příslušnými otvory.
-

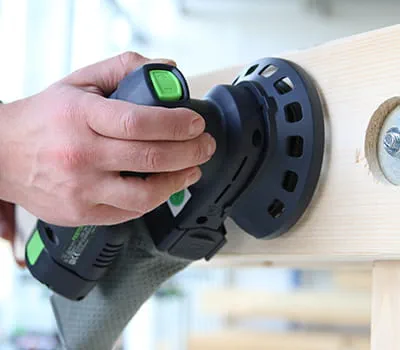

Často se po montáži na dřevěné konstrukci objevují nepěkná místa, která se musí brousit. Pro následné odstranění menších znečištění a značek tužkou se výborně hodí akumulátorová excentrická bruska.
-
