Frézování se širokou pracovní deskou

Abyste při frézování získali větší opěrnou plochu, je zapotřebí rozšíření. V tomto příkladu použití je popsáno, jak můžete frézovat se širokou pracovní deskou, a tedy pohodlněji a bezpečněji. Navíc získáte užitečné informace k bezpečnosti při frézování.
Frézování se širokou pracovní deskou

    Popis

    Při zařizování interiérů se často vyskytuje profilování a práce v oblasti hran. Standardní základní desky horních frézek zde neposkytují dostatečnou opěrnou plochu. V tomto příkladu použití je popsané perfektní řešení s rozšířenou pracovní deskou horní frézky. Pomocí několika málo kusů příslušenství můžete sami provádět s horní frézkou i práce, které by jinak byly možné pouze se stolní frézkou. Ofrézování obrobku je díky přesnému uložení hnacího hřídele a s tím spojenému běhu fréz s minimálními vibracemi velmi kvalitní. Je tak zapotřebí pouze minimum ručních dodělávek! Také pracovní prostor zůstává velmi čistý díky optimálnímu odsávání!

    Nářadí/příslušenství

    V tomto příkladu použití doporučujeme následující nářadí a příslušenství:

    Příprava/nastavení

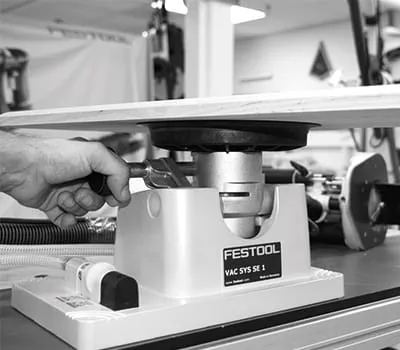

    • Upevněte obrobek podle velikosti na opěrné kozy, multifunkční stůl MFT nebo vakuový upínací systém VAC SYS.
      Pro zachycení třísek a prachu si připravte mobilní vysavač konstrukční řady CTM.
      K horní frézce připojte 36mm hadici a kontrolu průtoku proudu na vysavači nastavte na použitý průměr.

      +
      Upevnění obrobku

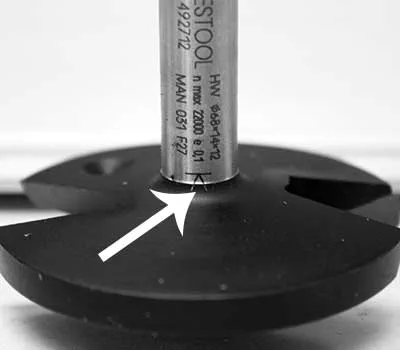

    • Z bezpečnostních důvodů zkontrolujte frézu před nasazením do horní frézky, zda není poškozená, a dbejte na minimální hloubku upnutí. (Viz šipku.) Elektronickým kolečkem nastavte otáčky horní frézky v závislosti na průměru frézy a materiálu.

      +
      Dodržujte minimální hloubku upnutí.

    Postup

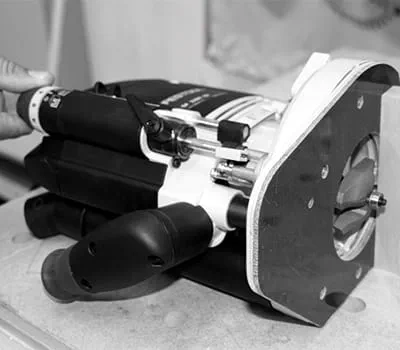

    • Otáčením jemného nastavení lze nyní nastavit přesnou polohu:
      Pomocí ohoblované lišty, která se položí na základní desku, lze v minimálním čase nastavit perfektní výstup frézy na břitu frézy.

      +
      Jemné nastavení

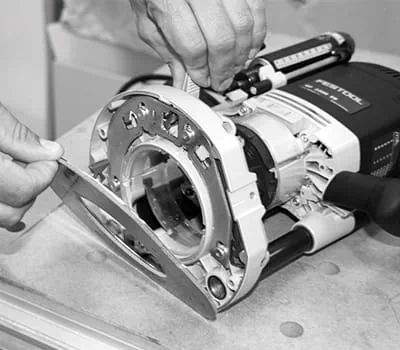

    • Zelenou páčkou povolte aretaci základní desky a sejměte standardní základní desku.

      +
      Sejmutí standardní základní desky

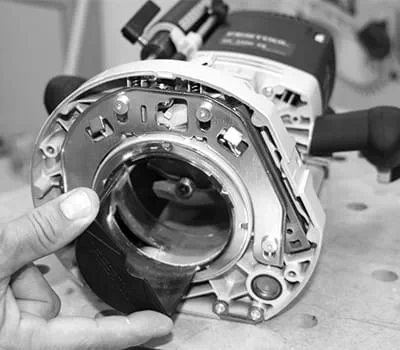

    • Lapač třísek, který je součástí dodávky frézky, nasaďte do základní desky a pomocí čtyř malých výstupků umístěte do správné polohy.

      +
      Nasazení lapače třísek

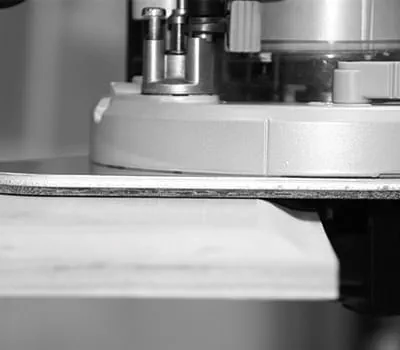

    • Nasaďte širší pracovní desku a zajistěte ji. Jak je vidět na obrázku, je opěrná plocha při frézování se širokou pracovní deskou výrazně větší, čímž se zmenšuje riziko převržení, především v rozích.

      +
       Nasazení širší pracovní desky
    • Tip:

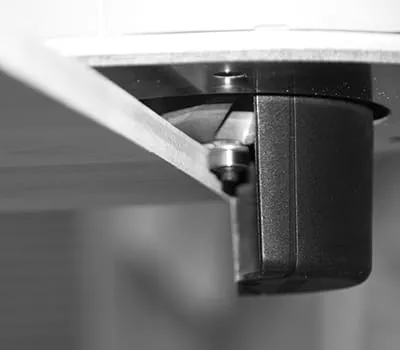

      U celoobvodového profilu začněte frézovat vždy napříč žilkování, abyste zabránili vytrhávání materiálu na konci poslední hrany.



      +
       Frézování napříč žilkování
