Řezání izolace mezi krokvemi pilou na izolační materiály ISC 240

Řešení detailů u průniků trubky
Krokve s kleštinou

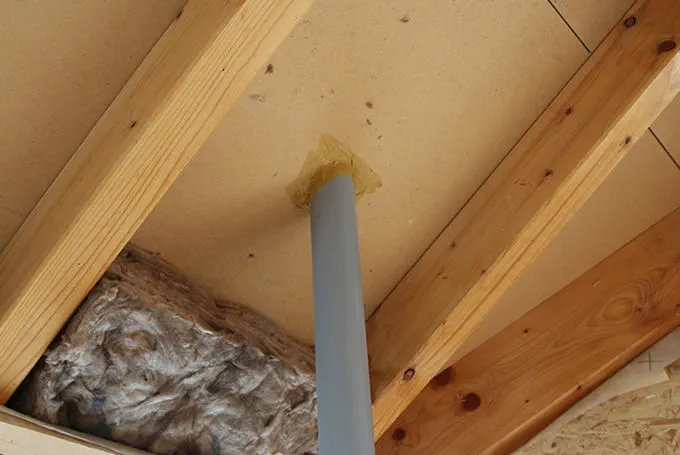

Průnik trubky v mezikroví
Následující příklad použití podrobně popisuje řezání izolace mezi krokvemi. Přitom je zde popsáno především řezání v oblasti průniků trubek. Příklad má znázornit, jak se dají takové detaily snadno a rychle vypracovat pilou na izolační materiály firmy Festool.

    Popis

    Při montáži izolace mezi krokvemi je třeba dbát na to, aby izolační materiál vyplnil všechny dutiny. Proto je velmi důležitý správný přířez. Nesprávně nainstalovaná izolace vede k poškození budovy v důsledku kondenzované vody a plísně. U průniků trubky nebo jiných stavebních součástí hrázděné stěny musí být izolace mezi krokvemi odpovídajícím způsobem upravena. Pilou ISC můžete i takovéto detaily rychle a snadno vyříznout do izolace mezi krokvemi.

    Nářadí/příslušenství

    Příprava/nastavení

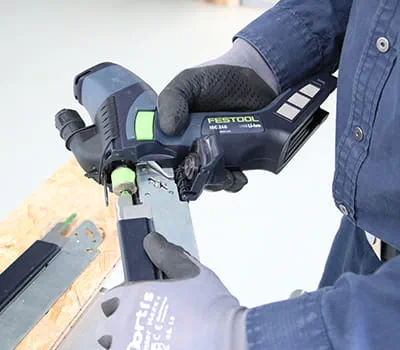

    • Výměna soupravy na řezání

      U šikmých řezů může být případně nutné použít delší soupravu na řezání. Pokud je to nutné, proveďte výměnu soupravy podle pokynů v návodu k obsluze.

      +
      Výměna soupravy na řezání

    Postup

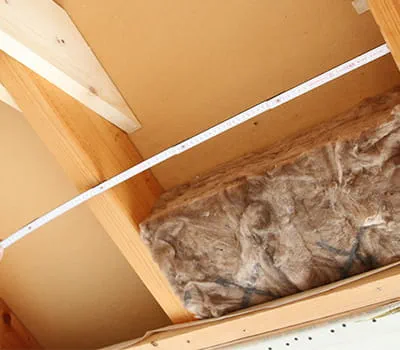

    • Změření šířky oddílu

      Změřte šířku oddílu a připočítejte přídavek pro lepší upnutí (zde 1 cm).

      +
      Změření šířky oddílu

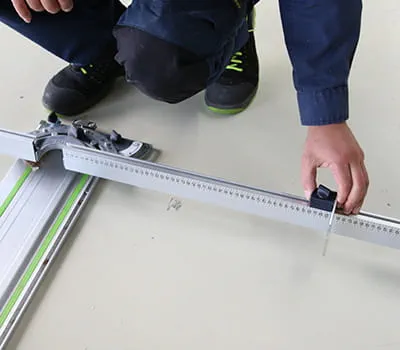

    • Nastavení šířky na úhlovém dorazu

      Požadovaný rozměr lze odečíst na stupnici a vhodně zafixovat.

      +
      Nastavení šířky na úhlovém dorazu

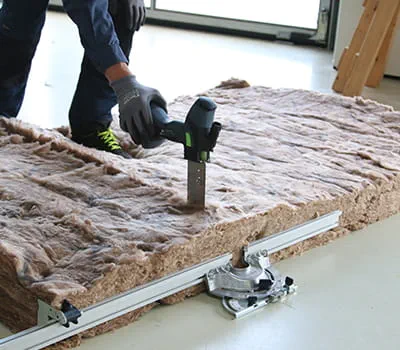

    • Řezání izolace

      Umístěte izolaci mezi krokvemi na úchytku a izolaci odřízněte pomocí ISC za použití vodicí kolejnice.

      +
      Řezání izolace

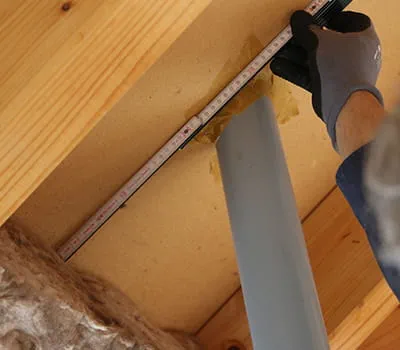

    • Měření zbývajícího rozměru do středu trubky

      +
      Změřte zbývající rozměr do středu trubky.

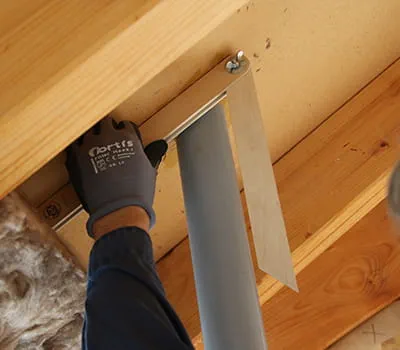

    • Sejmutí měřítka

      +
      Sejměte měřítko.

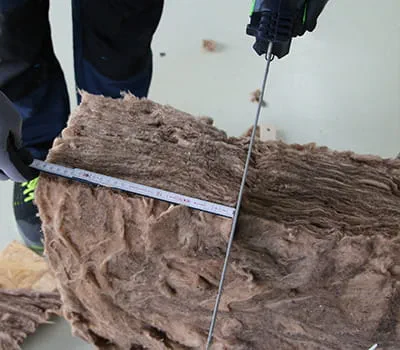

    • Přiložení měřítka a řezání izolace mezi krokvemi

      V tomto případě se pro přenesení rozměru (až ke středu trubky) provádí řez přímo do izolace krokve. Volitelně lze pro vyznačení místo řezání použít popisovač.

      +
      Přiložení měřítka a řezání izolace mezi krokvemi

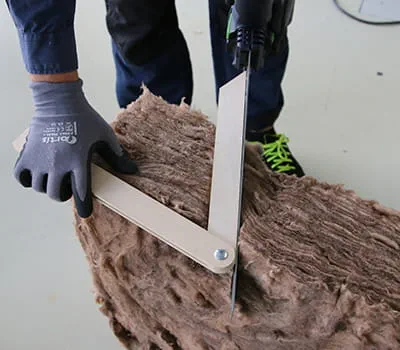

    • Přiložení pro šikmý řez

      Přiložte úhelník na předem provedené zářezy, resp. značky a také proveďte zářez.

      +
      Přiložení pro šikmý řez

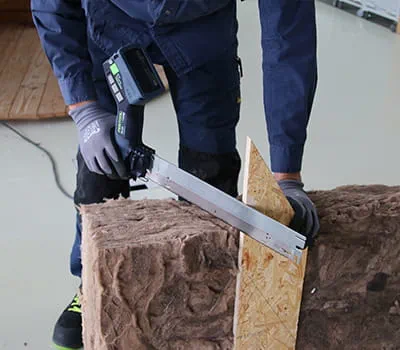

    • Provedení šikmého řezu

      Prkno lze nyní použít jako vodítko pro řezání do izolace mezilehlé krokve.

      +
      Provedení šikmého řezu

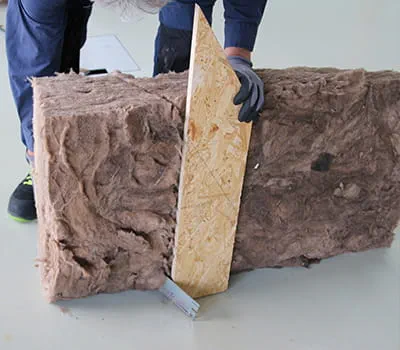

    • Provedení šikmého řezu

      I bez vodicího stojanu je možné provést přesný šikmý řez.

      +
      Provedení šikmého řezu

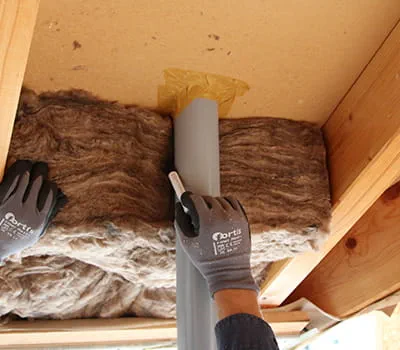

    • Vyznačení polohy trubky

      Nasaďte izolaci a tužkou vyznačte polohu trubky.

      +
      Vyznačení polohy trubky

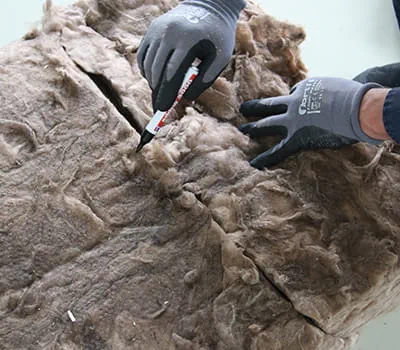

    • Přeneste značky na obě poloviny izolačního materiálu

      Oba dva kusy položte na sebe a přeneste značky.

      +
      Přeneste značky na obě poloviny izolačního materiálu

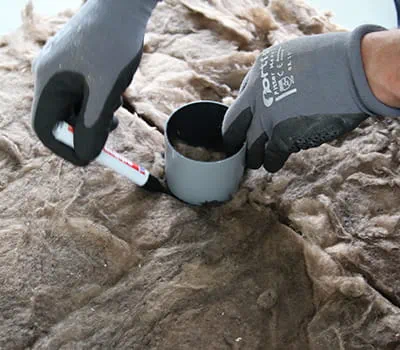

    • Vyznačení kruhu

      +
      Vyznačení kruhu

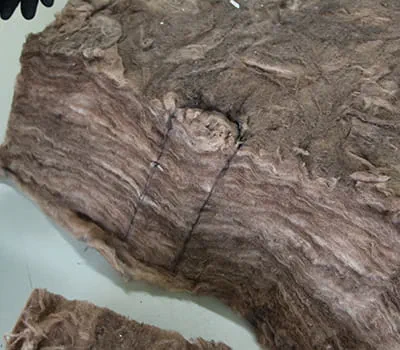

    • Hotové označení

      Hotově označená izolace

      +
      Hotové označení

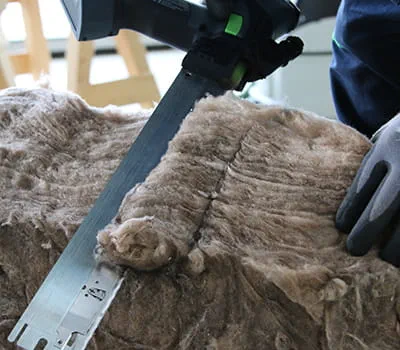

    • Řezání izolace mezi krokvemi

      Ručně vyřízněte izolaci na příslušném místě a to samé proveďte na protikusu.

      +
      Řezání izolace mezi krokvemi

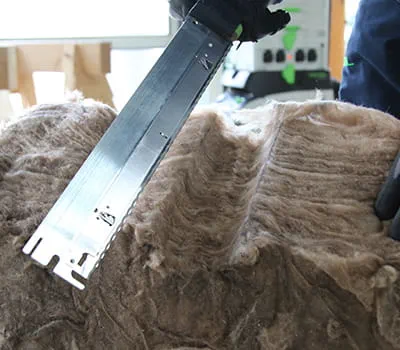

    • Vyříznutá izolace

      +
      Vyříznutá izolace

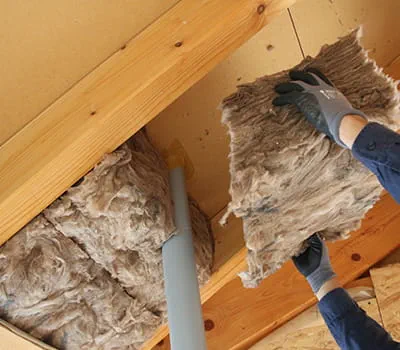

    • Nasazení izolace

      +
      Nasazení izolace

    • Finální výsledek

      Po vyříznutí izolace mezilehlé krokve vypadá ideální průchod pro trubku takto.

      +
      Finální výsledek
